Seite: 6/26 USB-RFID: Beschreibung

USB-Schnittstelle

Das Modul verfügt über eine USB-Schnittstelle zur Datenübertragung
zwischen dem Modul und einem Steuerrechner (üblicherweise einem
PC). Die Datenübertragungsrate beträgt 230,4 kBaud, wodurch kurze
Antwortzeiten gesichert sind.
Die USB-Schnittstelle erfordert einen kurzen Abstand zwischen dem
Steuerrechner und dem Modul, durch die Datenkabel wird der Steuer-
rechner mit dem Modul galvanisch verbunden. Durch die galvanische
Kopplung können Störsignale vom Steuerrechner übertragen werden
oder können Störungen von Außen die Funktion des Steuerrechners
beeinflussen.
Für die Funktion der USB-Schnittstelle ist an der PC-Seite ein virtuel-
ler Porttreiber erforderlich, welcher einen virtuellen COM-Port erstellt
(siehe Abschnitt "USB-Schnittstelle"). Die Kommunikation mit dem
RFID-Modul erfolgt über diesen Port, der Schnittstellenadapter kom-

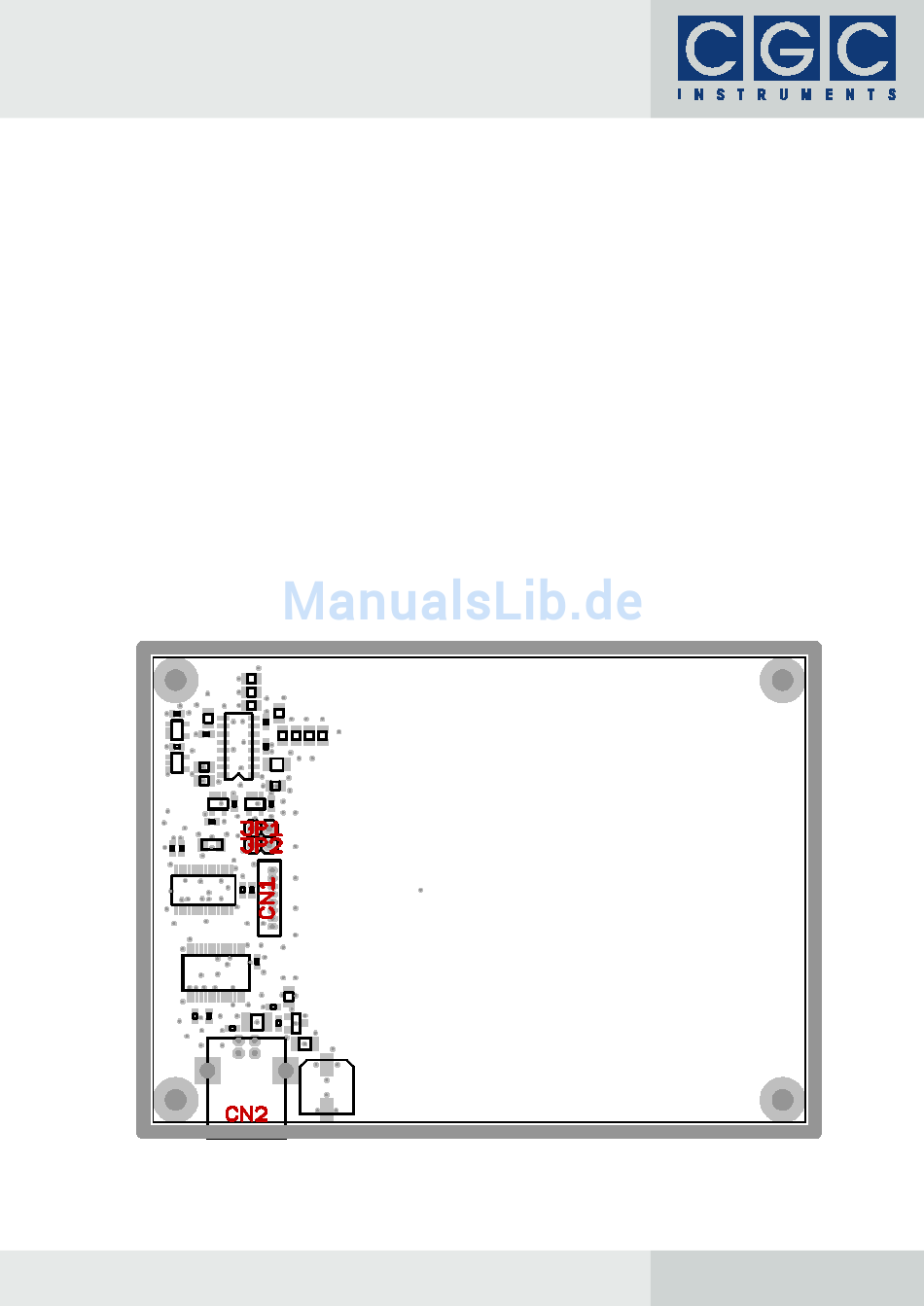

Abb. 1. Anschlüsse und Konfigurationselemente des Moduls.
CN1: Programmierstecker, CN2: USB-Anschluss, JP1, JP2: Kurzschlussbrücken zum
Programmieren des Mikrocontrollers.
