Volta 7.5
LED-Unterwasserscheinwerfer
Seite 1 | 8
1. Ausgabe 01/2018
Montage- und Bedienungsanleitung
für LED-Unterwasserscheinwerfer
VOR GEBRAUCH SORGFÄLTIG LESEN UND FÜR SPÄTERES NACHSCHLAGEN AUFBEWAHREN!
Inhalt
1.
Produktbeschreibung ............................................................................................................................. 2
2.
Verpackungsinhalt ................................................................................................................................. 2
3.
Produktübersicht / Zubehör ................................................................................................................... 2
4.
Datenblatt .............................................................................................................................................. 3
5.
Einbauschema ....................................................................................................................................... 4
5.1.
Notwendiges Montagezubehör ....................................................................................................... 4
5.2.
Demontage ..................................................................................................................................... 4
6.
Elektrischer Anschluss .......................................................................................................................... 5
6.1.
Volta 7.5 W ..................................................................................................................................... 5
6.2.
Volta 7.5 RGBW ............................................................................................................................. 6
7.
Sicherheitshinweise ............................................................................................................................... 7
8.
Installationshinweise .............................................................................................................................. 8
9.
Produkthinweise .................................................................................................................................... 8
10.
Richtlinien .......................................................................................................................................... 8
Volta 7.5 W / RGBW
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für purlite Volta 7.5

  • Seite 1: Inhaltsverzeichnis

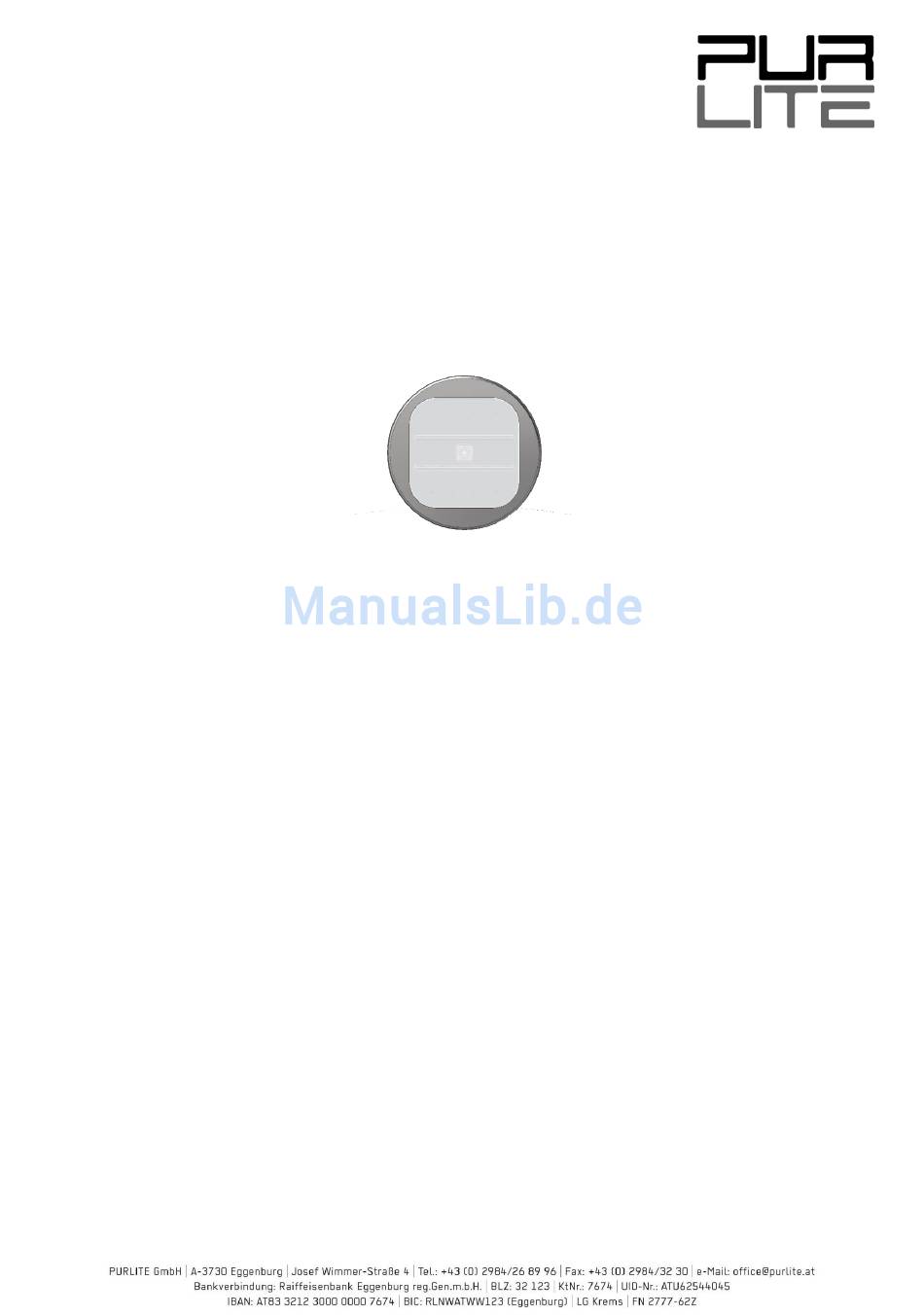

    Volta 7.5 LED-Unterwasserscheinwerfer Seite 1 | 8 1. Ausgabe 01/2018 Montage- und Bedienungsanleitung für LED-Unterwasserscheinwerfer Volta 7.5 W / RGBW VOR GEBRAUCH SORGFÄLTIG LESEN UND FÜR SPÄTERES NACHSCHLAGEN AUFBEWAHREN! Inhalt Produktbeschreibung ..........................2 Verpackungsinhalt ..........................2 Produktübersicht / Zubehör ........................2 Datenblatt ..............................

  • Seite 2: Produktbeschreibung

    LED-Unterwasserscheinwerfer Seite 2 | 8 1. Ausgabe 01/2018 1. Produktbeschreibung Die LED-Unterwasserscheinwerfer von PURLITE sind energieeffiziente Hochleistungsleuchten, verpackt in ein modernes Design und sorgen für eindrucksvolle Lichtakzente in jedem Schwimmbad. Die Vorteile auf einen Blick: • Kleine und kompakte Form •...

  • Seite 3: Datenblatt

    Volta 7.5 LED-Unterwasserscheinwerfer Seite 3 | 8 1. Ausgabe 01/2018 4. Datenblatt Type Volta 7.5 W Volta 7.5 RGBW Leuchtmittel 18 Power-LEDs a 2W, 12 Power-LED Gruppen a 4x1,5W, neutralweiß rot/grün/blau/weiß max. 42W max. 72W Ausgangsleistung/ 4200lm / 24 VDC...

  • Seite 4: Einbauschema

    Volta 7.5 LED-Unterwasserscheinwerfer Seite 4 | 8 1. Ausgabe 01/2018 5. Einbauschema Fertigbecken Bohrloch in der Beckenwand mit Durchmesser 35 mm vorbereiten. Einbauflansch auf der Beckeninnenseite mit Klebedichtmasse (z.B. Innotec Easy Seal XS) gründlich abdichten und durch die Bohrung stecken. Auf der Beckenaußenseite die Nut zum Bohrloch ebenso sorgfältig mit der...

  • Seite 5: Elektrischer Anschluss

    Seite 5 | 8 1. Ausgabe 01/2018 6. Elektrischer Anschluss 6.1. Volta 7.5 W Anschluss des Scheinwerfers und der Netzspannung an die E-Box gemäß nachfolgenden Anschlussschema durch zugelassene Elektrofachkraft. Achtung: Eine falsche Anschlussbelegung kann den Scheinwerfer und die Versorgungseinheit zerstören! Scheinwerfer: + rot / - weiß...

  • Seite 6: Volta 7.5 Rgbw

    Volta 7.5 LED-Unterwasserscheinwerfer Seite 6 | 8 1. Ausgabe 01/2018 6.2. Volta 7.5 RGBW Anschluss des Scheinwerfers und der Netzspannung an die E-Box gemäß nachfolgenden Anschlussschema durch zugelassene Elektrofachkraft. Achtung: Eine falsche Anschlussbelegung kann den Scheinwerfer und die Versorgungseinheit zerstören! Gruppe 1: + rot / - rosa Gruppe 2: + grün / - gelb...

  • Seite 7: Sicherheitshinweise

    Volta 7.5 LED-Unterwasserscheinwerfer Seite 7 | 8 1. Ausgabe 01/2018 Option 2: Farbsteuerung mittels Funk RGBW (Art.Nr.: 14020) Mittels Funk RGBW Einheit (Art.Nr.: 14020) kann der Unterwasserscheinwerfer ein- und ausgeschaltet, sowie nachfolgende 9 Farbszenen nacheinander aufgerufen werden. Funk RGBW Einheit (Art.Nr.: 14020) ist nicht im Lieferumfang enthalten.

  • Seite 8: Installationshinweise

    Eine falsche Anschlussbelegung kann den Scheinwerfer und die Versorgungseinheit zerstören. • Die Installation des Unterwasserscheinwerfers muss in Verbindung mit der passenden E-Box der Firma PURLITE und nach vorangegangenem Anschlussschema erfolgen. • Montage der E-Box nur in trockenen Räumen. Es muss darauf geachtet werden, dass alle Durchführungen der E-Box gegen Wassereintritt gesichert sind.
