Bedienungsanleitung

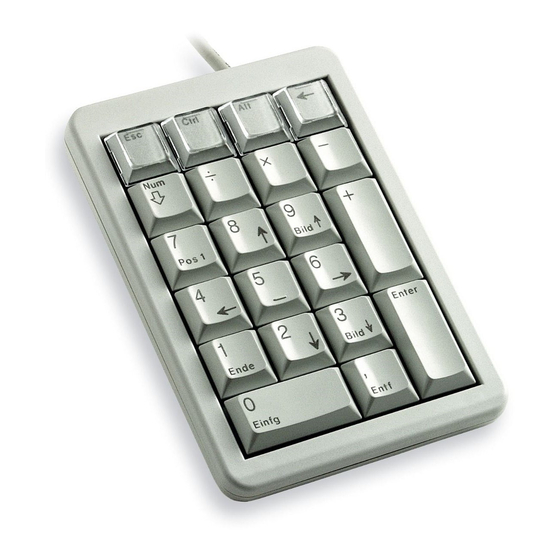

Keypad G84-4700
PS/2-Ausführung
1 Anschluss des Geräts
1 Schalten Sie den PC aus.
2 Entfernen Sie den PS/2-Stecker der Standard-
Tastatur
3 Stecken Sie den PS/2-Stecker des Keypads in die
entsprechende Buchse am System.
4 Schließen Sie die Standard-Tastatur an der
PS/2-Buchse des Keypads an.
5 Schalten Sie den PC ein.
2 Konfiguration
Die 4 Zusatztasten können Sie direkt mit max. 24 Zei-
chen pro Taste frei belegen. Die restlichen Tasten (bis
auf die Taste Num) können Sie im Modus 4 belegen.
Die Konfiguration wird in den internen Speicher der
Tastatur geschrieben. Sie bleibt auch nach Abziehen
des Anschlusskabels erhalten.
1 Drücken Sie, während Sie Num gedrückt halten,
die Zusatztaste, die Sie konfigurieren möchten.
2 Geben Sie die Zeichenfolge, mit der Sie die Taste
belegen möchten, über die Standard-Tastatur ein.
Die Zeichen erscheinen zur Kontrolle auf dem
Bildschirm. Ältere Konfigurationen werden
überschrieben.
3 Drücken Sie Num, um den Konfigurationsmodus zu
verlassen.
Eine Ebene des Keypads können Sie mit der Soft-
ware CHERRY Tools auch virtuell programmieren.
Die Konfiguration wird dann nicht in der Tastatur, son-
dern als Datei auf dem PC gespeichert. Die aktuelle
Version der Software erhalten Sie im Internet unter:
http://support.cherry.de
6440372-01 DE, US, FR Aug 2011
3 Betriebsmodi
Die Tastatur unterstützt 4 Betriebsmodi, die sich in der
Funktion der Tasten unterscheiden.
3.1 Betriebsmodus ändern
 Drücken Sie die Tasten in der entsprechenden
Reihenfolge und halten Sie sie gedrückt: Num,
Zifferntaste für entsprechenden Modus, Enter.
Beispiel: Um den Modus 1 zu erreichen, drücken
Sie Num, 1 und Enter.
Der Modus bleibt nach dem Ausschalten des
Systems erhalten.
3.2 Modus 1 (Standardfunktion)
Im Modus 1 reagiert das Keypad wie eine Standard-
Tastatur. Wenn Sie Num drücken, ändert sich der
Num-Status am System, also auch an einer weiteren
angeschlossenen Tastatur.
3.3 Modus 2 (Num-Status nur am Keypad,
Alternative Dezimaltrennzeichen)
Wenn Sie im Modus 2 Num drücken, ändert sich nur
der Num-Status am Keypad.
In diesem Modus können Sie die Belegung der
Komma-Taste ändern.
1 Drücken Sie die Tasten in der entsprechenden
Reihenfolge und halten Sie sie gedrückt: Num,
Komma und Enter.
Bei jedem Drücken dieser Kombination ändert sich
die Belegung der Komma-Taste wie folgt: Komma,
Punkt, 00 und 000.
2 Prüfen Sie die Einstellung am Bildschirm.
3.4 Modus 3 (Französisches
Betriebssystem)
Damit das Keypad bei einem französischen
Betriebssystem die aufgedruckten Zeichen ausgibt,
müssen Sie diesen Modus verwenden.
Wenn Sie im Modus 3 Num drücken, ändert sich nur
der Num-Status am Keypad.
Die Belegung der Komma-Taste kann nicht geändert
werden.
3.5 Modus 4 (Freie Konfiguration)
Im Modus 4 können Sie alle Tasten frei konfigurieren.
Siehe "Konfiguration".
