impac DA 6000 Handbuch
Inhaltszusammenfassung für impac DA 6000

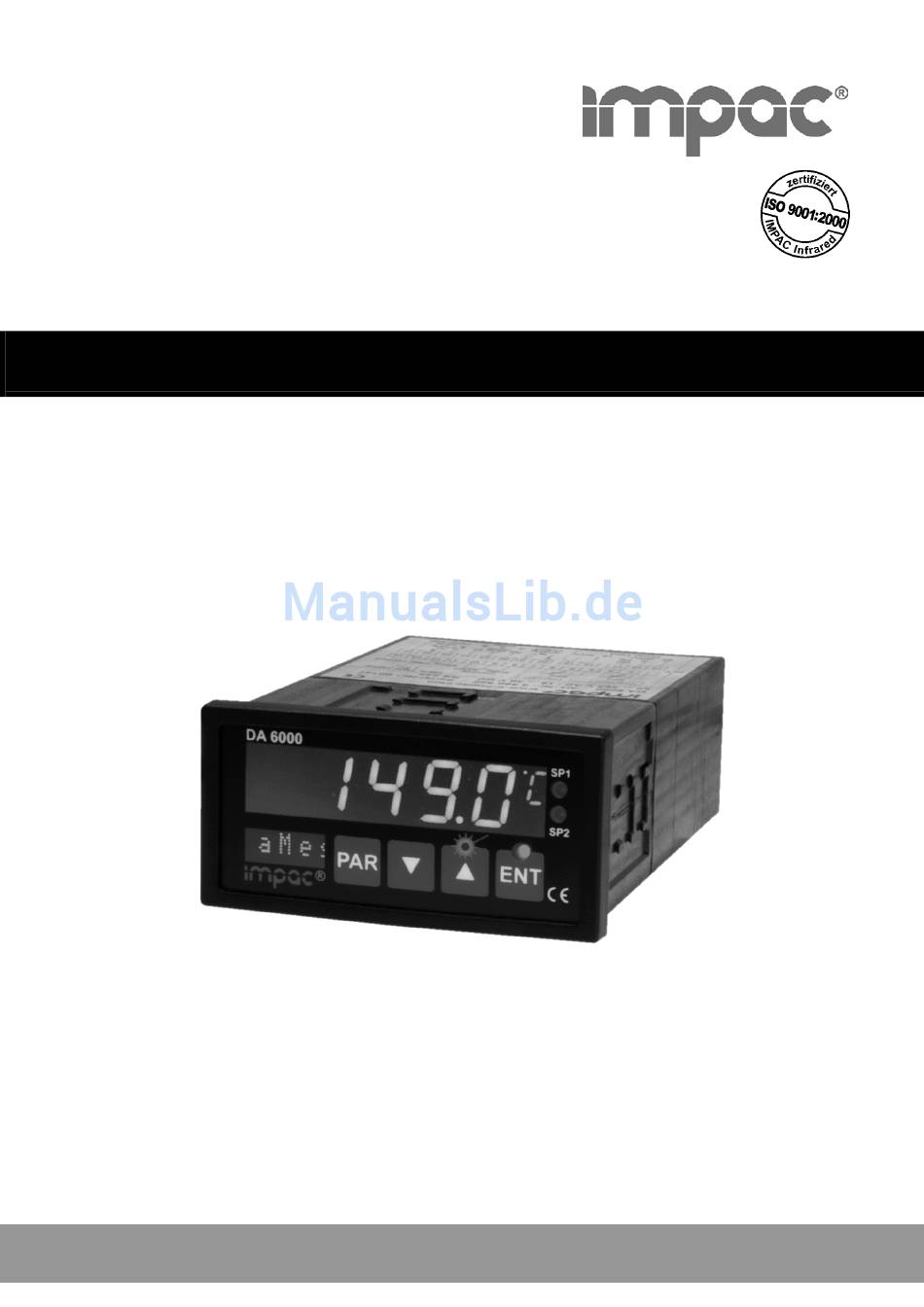

- Seite 1 DA 6000 Digitalanzeige - Digital display Handbuch · User Manual IMPAC - Spezialist für berührungslose Temperaturmessung IMPAC - Specialist in non-contact thermometry...
-
Seite 2: Inhaltsverzeichnis
[aMes] ) .............. 6 4.4.3. Anschluss Analog-Ausgang................... 6 4.4.4. Anschluss Schnittstelle ....................7 4.4.5. Anschlussbeispiel Schnittstelle: für DA 6000 mit RS485 ..........7 4.4.6. Anschluss Schalt-Ausgänge ..................7 4.4.7. Anschluss Steuer-Eingänge (Schaltbrücken) ..............8 Inbetriebnahme............................8 5.1. Kurzbeschreibung ......................... 8 5.2. - Seite 3 Contents Scope of delivery........................... 20 Special features of the DA 6000 digital display.................. 20 Technical data............................20 Electrical connections .......................... 21 4.1. Analog measuring mode [aMes] ....................21 [dMes] 4.2. Digital measuring mode ....................22 4.3. Assembly............................. 22 4.4. Electrical connections on the rear panel ..................22 4.4.1.
-
Seite 4: Lieferumfang
Wir beglückwünschen Sie zum Kauf dieser hochwertigen und leistungsfähigen Digitalanzeige. Lesen Sie dieses Handbuch bitte sorgfältig durch und bewahren es gut auf. Es enthält alle Informationen, die benötigt werden, um die einwandfreie Funktion und Bedienung Ihres neuen IMPAC-Pyrometers sicherzustellen. Sollten dennoch Fragen auftreten, steht Ihnen unser technischer Kundendienst unter der Rufnummer +49 (0)69 / 9 73 73 - 190 telefonisch gerne zur Verfügung. -
Seite 5: Elektrischer Anschluss
[aMes] 4.1. Analog-Messmodus Der Anschluss eines Pyrometers mit Analogausgang an die Digitalanzeige DA 6000 ermöglicht die stan- dardmäßige Nutzung als Anzeiger zur Temperaturüberwachung (Messmodus: Analog-Messung [aMes] siehe 5.2.1.). Eine Parametrierung der angeschlossenen Geräte ist in diesem Modus nicht möglich. Die Energieversorgung eines Zweileitergerätes kann aus dem DA 6000 erfolgen. -
Seite 6: Digital-Messmodus [Dmes]
Digital-Messmodus [dMes] Beim Anschluss eines Digitalpyrometers (mit Schnittstellenanschluss) an den Schnittstellenanschluss des DA 6000 kann die gesamte Parametrierung, die sonst über einen PC erfolgt (z.B. mit der PC-Software InfraWin), über die Parametereinstellungen des Digitalanzeigers vorgenommen werden (Messmodus: Digital- Messung [dMes] , siehe 5.2.2.). -
Seite 7: Versorgungs-Anschluss
4.4.1. Versorgungs-Anschluss Die Versorgung des DA 6000 ist möglich mit einer Netzspannung von 85... 265 V AC (An- 9 10 11 13 14 schlüsse 15, 16 und 17) oder alternativ mit einer Spannung von 18... 30 V DC (Anschlüs- 16 17... -
Seite 8: Anschluss Schnittstelle
Anschlüsse 9 und 10 gebrückt sein! Achtung bei Anzeige-Geräten mit RS485: Jedes DA 6000 muss eine eigene Adresse und die gleiche Baudrate zugeordnet bekommen. Auf die richtige Bustopologie sowie ggf. notwendige Abschlusswiderstände ist zu achten. 4.4.5. Anschlussbeispiel Schnittstelle: für DA 6000 mit RS485... -
Seite 9: Anschluss Steuer-Eingänge (Schaltbrücken)
4.4.7. Anschluss Steuer-Eingänge (Schaltbrücken) Partielle Tastatursperre Mem. clear w. signal Parameteränderungen können über die Be- - 5V + dientasten nur durchgeführt werden, wenn die Disable Brücke über 8 und 9 offen ist (Die LED über Enter aMes der Enter-Taste leuchtet dann). Ausnahme: Die Mem. -
Seite 10: Betriebsarten
Analog-Messung [aMes] In dieser Betriebsart arbeitet das DA 6000 als reine Anzeige – eine Parametrierung der angeschlossenen Geräte ist nicht möglich! Für die Geräte IS 300 und IGA 300 besteht eine Anschlussmöglichkeit des LED- Pilotlichts, das dann von der Anzeige aus geschaltet werden kann. - Seite 11 Analog-Eingang: Das Pyrometer liefert entsprechend seinem Messbereich ein Ausgangssig- nal, bei dem 0 bzw. 4 mA dem Messbereichsanfang und 20 mA dem Messbereichsende ent- spricht. Da das DA 6000 nicht erkennen kann, welche Zuordnung besteht, müssen diese Ein- stellungen (dem Messbereich Ihres Pyrometers entsprechend) am Anzeiger erfolgen: [iLO Messbereichsanfang des Analog-Eingangs in °C...
-
Seite 12: Digital-Messung [Dmes]
Anschluss eines analogen Auswertegerätes (0/4... 20 mA) an Klemmen 20 + 21 Nach dem Einschalten sucht das DA 6000 nach einem angeschlossenen Digitalpyrometer. Dabei zeigt die Haupt-Anzeige die Baudrate und die Menü-Anzeige die Adresse an, mit der ein Gerät gesucht wird. Wäh- rend des Suchvorgangs bewirkt ein beliebiger Tastendruck einen Neustart der Suche beginnend mit der höchsten Baudrate (38,4 kBd). - Seite 13 Eingespiegelte Umgebungstemperatur, die kompensiert werden soll °C (Einstellbereich: OFF, –98,9 °C ... Messbereichsende; OFF = automatische Kompensation, normaler Pyrometer-Modus) [I/II] Umschaltung Einkanal-Betriebsart / Quotienten-Betriebsart [I/Fl] Umschaltung Einkanal-Betriebsart / Flammen-Betriebsart [E1E2] ε ε Emissionsgradverhältnis (Einstellbar zwischen 0,800 ... 1,250) 2) Fl) [%Off] Mindestintensität für Quotienten-/Flammenmessung (Quotientenmessung: 2,0 %...
-
Seite 14: Besondere Anzeigen
Chopper-Regelung noch in Vorbereitungsphase Einstellungen über Schnittstelle / Software InfraWin Haben Sie ein Analog-Pyrometer, das in Verbindung mit dem DA 6000 betrieben werden soll, so können Sie über die Schnittstelle eine Verbindung mit dem PC herstellen, um so Ihre Messdaten auch grafisch auszu- werten. -
Seite 15: Das Menü
Bedienung Bevor das Programm benutzt wird, sind zunächst unter Computer die Schnittstelle(n), mit der das (die) DA 6000 verbunden ist (sind) auszuwählen. Anschließend können alle voreingestellten DA 6000-Parameter ausgelesen oder ggf. verändert werden. Hinweise: • Der Messbereichs-Eingang gibt den am DA 6000 wirksamen Messbereich des Pyrometers an. -
Seite 16: Hinweise Maximalwertspeicher
Die Einstellung der Baudrate legt die Schnittstellengeschwindigkeit zwischen Rechner und DA 6000 fest. • „1 Messung“ zeigt kurz die aktuelle Messtemperatur an. Ein Klick auf „Test“ öffnet ein Fenster, das die direkte Kommunikation mit dem DA 6000 über die Schnittstel- ® lenbefehle ermöglicht (siehe 13. Datenformat UPP Nach Eingabe eines Schnittstellenbefehls (00 ist die voreingestellte Geräteadresse, „ms“... -
Seite 17: Messung (Farb-Balken)
550 °C, oben [oHI°C] auf 650 °C ein. Sinkt der Ausgang des DA 6000 unter 555 °C (kalter Hintergrund) und steigt bei neuem Messgut wieder über diesen Wert, so wird der Maximalwertspeicher beim Überschreiten die- ser 555 °C gelöscht und eine neue Messung kann beginnen. -
Seite 18: Tabelle (Nachbearbeitung)
Hinweis: Bei Aufruf von Messung „Farb-Balken“ oder „Online-Grafik“ werden die Messdaten au- tomatisch gespeichert unter der Bezeichnung standard.i12. Sollen die Daten später zur Nachbearbeitung zur Verfügung stehen, bietet es sich an, die Datei in einer ande- ren .i12-Datei zuspeichern, da der erneute Beginn einer Messung die Werte der alten Messung überschreibt. - Seite 19 Beispiel: Eingabe: “01ms“ + <CR> Es wird die aktuelle Messtemperatur des Gerätes mit der Adresse 01 zurückgegeben Antwort: “07568“ + <CR> bedeutet 756,8 ° Hinweise: - Anstelle von AAm2 kann auch AAre verwendet werden. (Reset nach m1 ist erforderlich!) - negative Temperaturen werden im ms-Befehl als ´-0995´ für –99,5 ° dargestellt oder hexadezimal im 2er Komplement Broadcast Einstellzeit setzen...
-
Seite 20: Bestellnummern
9.3. Garantieleistungen IMPAC Infrared GmbH gibt auf den Digitalanzeiger DA 6000 eine Garantie von zwei Jahren ab Datum der Rechnungslegung. Diese bezieht sich auf Fabrikationsfehler sowie Fehler, die sich während des Betriebes einstellen und auf einen Fehler der Firma IMPAC Infrared GmbH hinweisen. Selbstverschulden, wie fehler- hafte Behandlung, eigenmächtige Veränderung oder grobes, mechanisches Einwirken fallen nicht unter die... - Seite 40 IMPAC Infrared GmbH Temperaturmessgeräte Krifteler Str. 32 D - 60326 Frankfurt/Main Tel.: +49 (0)69-9 73 73-0 Fax: +49 (0)69-9 73 73-167 Internet: www. impacinfrared.com E-Mail: info@impacinfrared.com 3 890 051-b...
