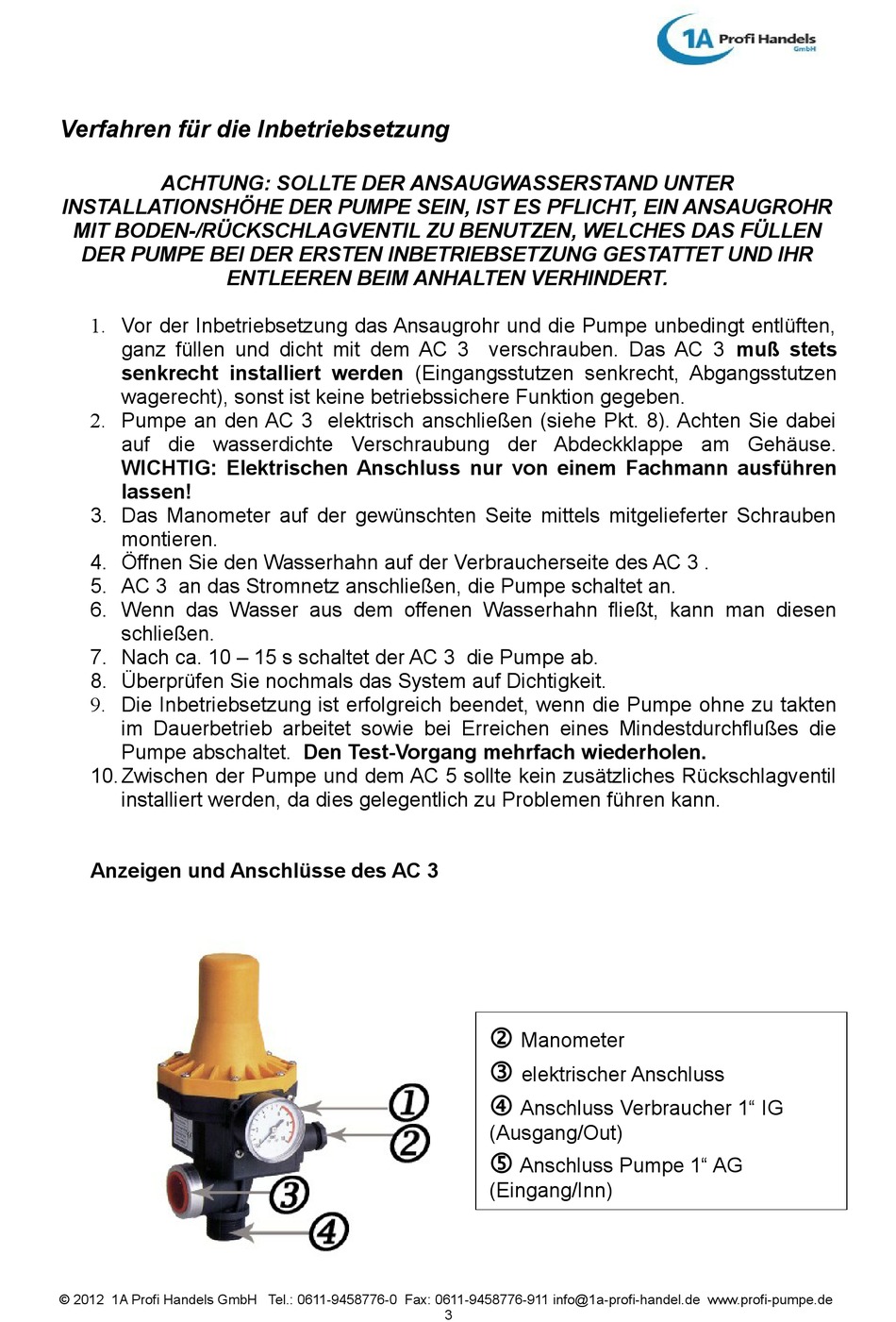

Verfahren für die Inbetriebsetzung
ACHTUNG: SOLLTE DER ANSAUGWASSERSTAND UNTER
INSTALLATIONSHÖHE DER PUMPE SEIN, IST ES PFLICHT, EIN ANSAUGROHR
MIT BODEN-/RÜCKSCHLAGVENTIL ZU BENUTZEN, WELCHES DAS FÜLLEN
DER PUMPE BEI DER ERSTEN INBETRIEBSETZUNG GESTATTET UND IHR
ENTLEEREN BEIM ANHALTEN VERHINDERT.
1. Vor der Inbetriebsetzung das Ansaugrohr und die Pumpe unbedingt entlüften,
ganz füllen und dicht mit dem AC 3 verschrauben. Das AC 3 muß stets
senkrecht installiert werden (Eingangsstutzen senkrecht, Abgangsstutzen
wagerecht), sonst ist keine betriebssichere Funktion gegeben.
2. Pumpe an den AC 3 elektrisch anschließen (siehe Pkt. 8). Achten Sie dabei
auf die wasserdichte Verschraubung der Abdeckklappe am Gehäuse.
WICHTIG: Elektrischen Anschluss nur von einem Fachmann ausführen
lassen!
3. Das Manometer auf der gewünschten Seite mittels mitgelieferter Schrauben
montieren.
4. Öffnen Sie den Wasserhahn auf der Verbraucherseite des AC 3 .
5. AC 3 an das Stromnetz anschließen, die Pumpe schaltet an.
6. Wenn das Wasser aus dem offenen Wasserhahn fließt, kann man diesen
schließen.
7. Nach ca. 10 – 15 s schaltet der AC 3 die Pumpe ab.
8. Überprüfen Sie nochmals das System auf Dichtigkeit.
9. Die Inbetriebsetzung ist erfolgreich beendet, wenn die Pumpe ohne zu takten
im Dauerbetrieb arbeitet sowie bei Erreichen eines Mindestdurchflußes die
Pumpe abschaltet. Den Test-Vorgang mehrfach wiederholen.
10. Zwischen der Pumpe und dem AC 5 sollte kein zusätzliches Rückschlagventil
installiert werden, da dies gelegentlich zu Problemen führen kann.
Anzeigen und Anschlüsse des AC 3
© 2012 1A Profi Handels GmbH Tel.: 0611-9458776-0 Fax: 0611-9458776-911 info@1a-profi-handel.de www.profi-pumpe.de
Manometer
elektrischer Anschluss
Anschluss Verbraucher 1" IG
(Ausgang/Out)
Anschluss Pumpe 1" AG
(Eingang/Inn)
