Beschreibung

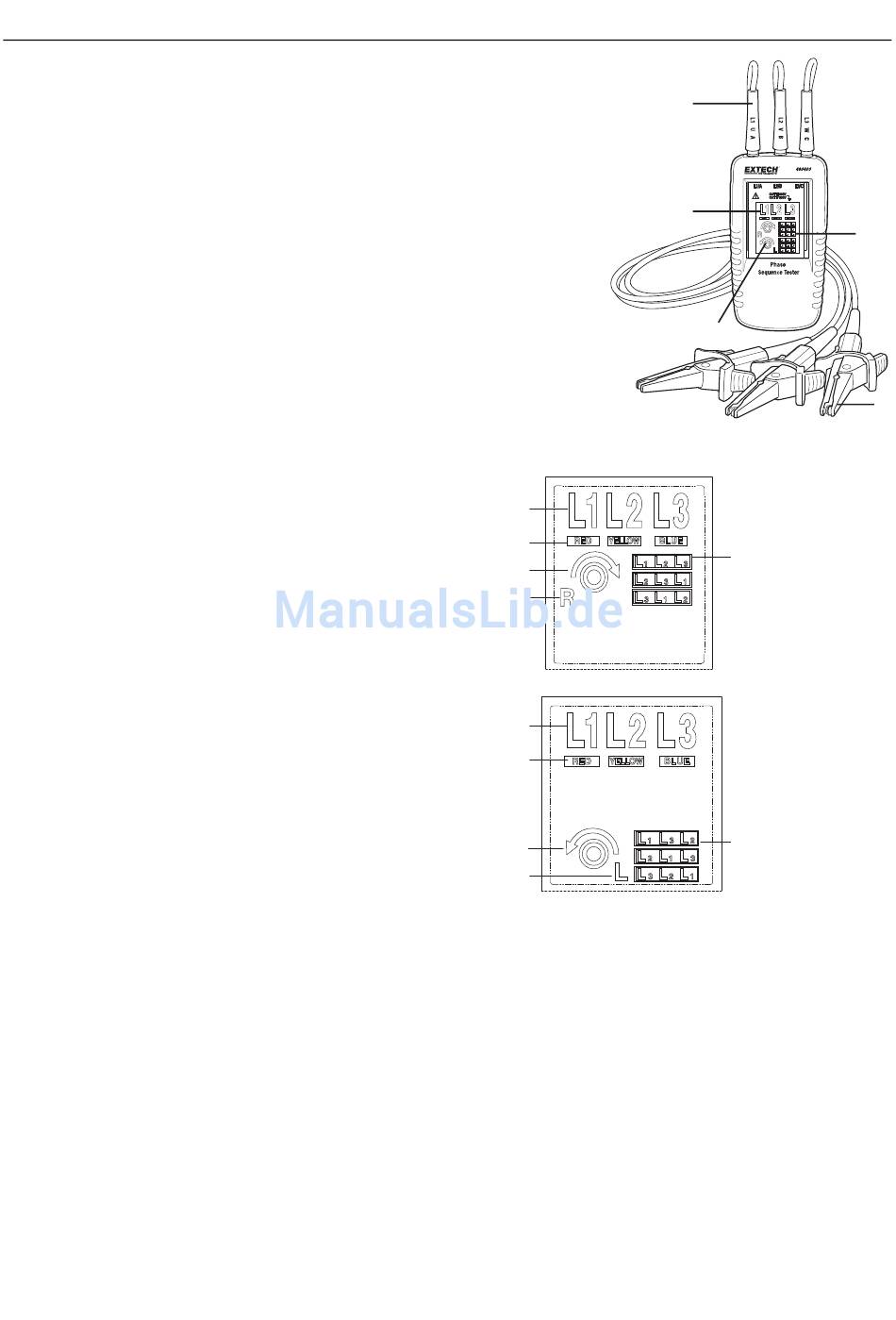

Beschreibung des Messgeräts
1. Krokodilklemmen der Messfühler
2. Anschlussbuchsen der Messfühler
3. L1, L2, L3 Bildschirmsymbole
4. Rechtsdrehender LCD-Drehrichtungsanzeiger, Symbole R
(rechts) und L (links)
5. Drehfeldraster
Beschreibung des Bildschirms
1. Leiterbezeichnung (L1, L2 und L3)
2. Farbmarkierungen für Messfühler
3. Anzeige „Rechtsdrehend"/ „Linksdrehend"
4. LINKE (L) oder RECHTE (R) Drehrichtung
5. Drehfeldraster
1
2
3
4
1
2
3
4
3
2
3
4
5
5
480400‐de‐DE_V3.3 9/14
