LyconSys MRT150N Einrichtungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für LyconSys MRT150N
Inhaltszusammenfassung für LyconSys MRT150N

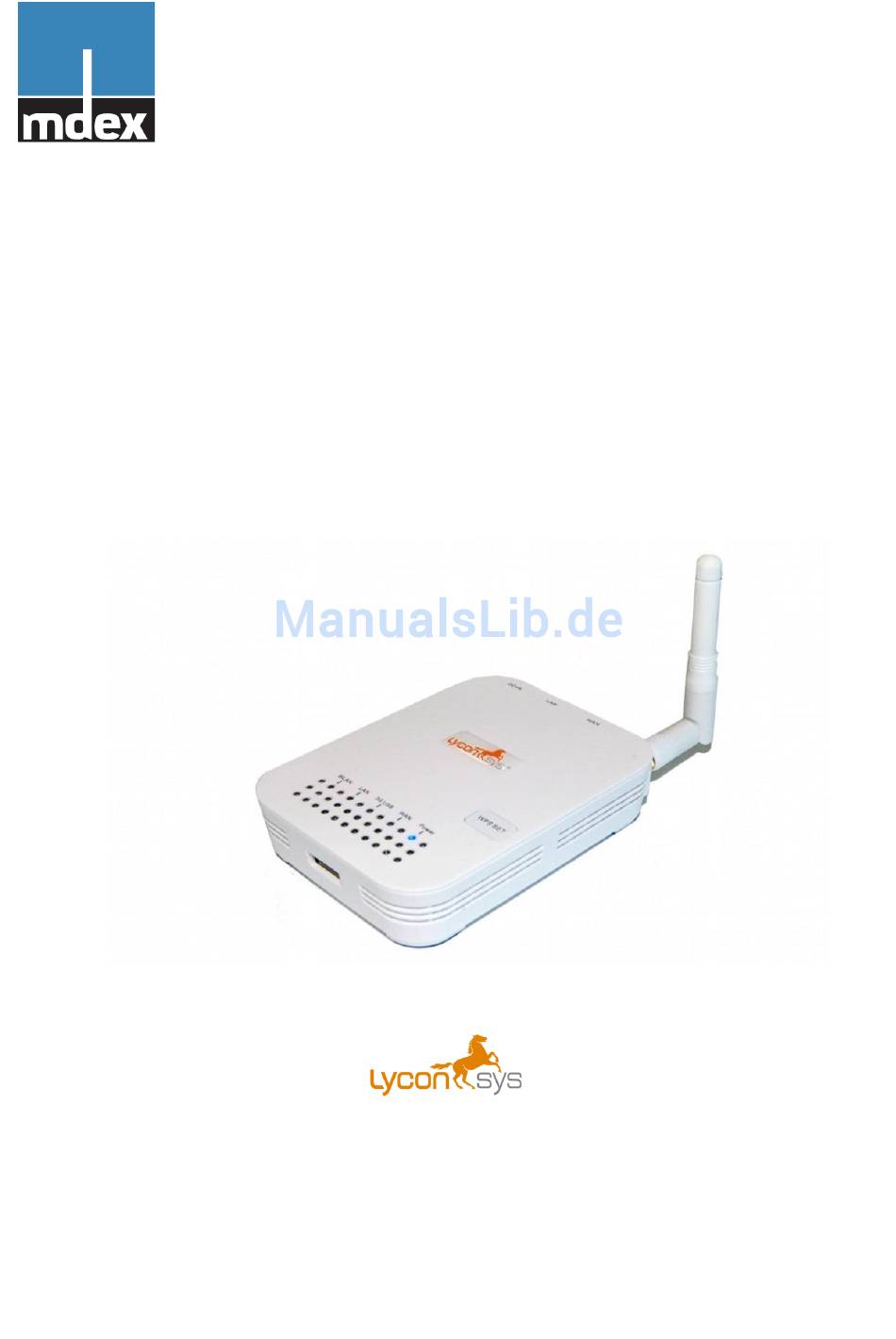

- Seite 1 Einrichtungsanleitung MRT150N fixed.IP+ & (Stand: 22. Juli 2013) Mini-VPN-Router MRT150N...
-
Seite 2: Inhaltsverzeichnis
IP-Adresse des MRT150N ändern ....................... 13 DNS Server im MRT150N ändern ......................16 Default-Gateway im MRT150N ändern ....................19 Ziel für Forwarding im MRT150N ändern .................... 22 MRT150N neu starten (Reboot) ......................25 Sonstiges ........................26 Hilfe & Support ............................26 Konfiguration des MRT150N auf PC sichern .................. -
Seite 3: Lieferumfang
1x mdex fixed.IP+ (inkl. web.direct Link) 1x Zugangsdaten my.mdex 2.0 Managementportal (werden per E-Mail versendet) 2 Vorkonfiguration des MRT150N Im Paket befindet sich der von mdex vorkonfigurierte LyconSys Router MRT150N mit folgenden Voreinstellungen: IP-Adresse des MRT150N Routers: ………………… 192.168.1.10 IP-Adresse des LTE-Modems (DNS /Gateway): ……... -
Seite 4: Inbetriebnahme Des Mrt150N
Verwenden Sie unbedingt das mitgelieferte Steckernetzteil. Andere Netzteile können das Gerät beschädigen oder zerstören. mdex haftet nicht für Schäden die durch fremde Netzteile verursacht werden. Stecken Sie zuerst den kleinen Stecker in die Stromanschlussbuchse DC-IN des MRT150N und danach den großen Stecker in die Steckdose. DC-IN Die Startdauer beträgt ca. -
Seite 5: In Den Mrt150 Einloggen
MRT150N fixed.IP+ Einrichtungsanleitung & Schritt 3 MRT150N auf fixed.IP+ umstellen Zum Zugriff auf den MRT150N muss sich die IP-Adresse der PC-Netzwerkkarte im IP- Adressbereich 192.168.1.xxx befinden. (nicht 192.168.1.10) Mehr Informationen finden Sie im Kapitel 4.1 IP-Adresse der PC-Netzwerkkarte einstellen. In den MRT150 einloggen Die IP-Adresse 192.168.1.10... -
Seite 6: Klicken Sie Auf Clients (Oben), Dann Auf Mdex Client
Einrichtungsanleitung & Klicken Sie auf Clients (oben), dann auf mdex Client Clients mdex Client Den Tarif fixed.IP einstellen, dann Apply dann auf Apply klicken fixed.IP einstellen Auf SAVE klicken Mit Save die neuen Einstellungen dauerhaft im MRT150N speichern Seite 6... -
Seite 7: Mrt150N Einstellungen An Das Netzwerk Anpassen
(LTE-Router) 192.168.1.1 192.168.1.10 192.168.1.100 Endgerät Wenn die Vorkonfiguration des MRT150N Routers zu Ihrem Netzwerk passt, können Sie diesen Schritt überspringen und direkt mit Schritt 5 fortfahren. Sollte Ihre Netzwerkstruktur von der Vorkonfiguration abweichen, nehmen Sie zunächst die Änderungen im MRT150N laut Kapitel 4 Einstellungen des MRT150N anpassen (S.10) vor. -
Seite 8: Der Mrt150N Meldet Sich Automatisch Bei Mdex An
MRT150N fixed.IP+ Einrichtungsanleitung & Schritt 5 Der MRT150N meldet sich automatisch bei mdex an Beim Startvorgang baut der MRT150N Router automatisch eine Verbindung per openVPN über den vorhandenen Internetzugang (LTE Modem) zu mdex auf. Mobilfunk- netz LTE-Modem openVPN (LTE-Router) Internet Endgerät... - Seite 9 Mobilfunk- netz Forwarding LTE-Modem (LTE-Router) Internet Leitstellentunnel Endgerät OpenVPN Client Ihr MRT150N ist nun betriebsbereit. Mehr Informationen zum Zugriff auf das Endgerät per web.direct Link oder per Leitstellentunnel finden Sie im mdex.Support Wiki: https://wiki.mdex.de mdexAnleitungen mdexfixed.IP+ Seite 9...
-
Seite 10: Einstellungen Des Mrt150N Anpassen
Einrichtungsanleitung & 4 Einstellungen des MRT150N anpassen 4.1 IP-Adresse der PC-Netzwerkkarte einstellen Um auf die Web-Programmieroberfläche des MRT150N zugreifen zu können, muss sich die IP- Adresse der PC-Netzwerkkarte im gleichen IP-Adressbereich wie der MRT150N Router befinden. Aktuelle IP-Adresse des MRT150N: 192.168.1.10... -
Seite 11: Pc-Netzwerkeinstellungen In Windows 7 Anpassen
MRT150N fixed.IP+ Einrichtungsanleitung & 3. PC-Netzwerkeinstellungen in Windows 7 anpassen Start Start Systemsteuerung Netzwerk und Internet Netzwerk und Freigabecenter Es werden nun alle LAN-Verbindungen angezeigt Die verwendete LAN-Verbindung auswählen Seite 11... - Seite 12 MRT150N fixed.IP+ Einrichtungsanleitung & Eigenschaften Internetprotokoll Version 4 (TCP/IPv4) Eigenschaften IP-Adresse und Subnetzmaske einstellen (z.B. 192.168.1.20) mit OK speichern Alle Fenster beenden/schließen. Seite 12...
-
Seite 13: Ip-Adresse Des Mrt150N Ändern
MRT150N fixed.IP+ Einrichtungsanleitung & 4.2 IP-Adresse des MRT150N ändern Vorkonfigurierte IP-Adresse des MRT150N: 192.168.1.10 Zur Änderung dieser voreingestellten IP-Adresse des MRT150N müssen die nachfolgenden Schritte ausgeführt werden. In den MRT150 einloggen Die IP-Adresse 192.168.1.10 im Webbrowser eingeben. Benutzername: admin Passwort:... -
Seite 14: Neue Ip-Adresse Für Vlan0 Eingeben, Dann Apply
MRT150N fixed.IP+ Einrichtungsanleitung & 4.2 IP-Adresse des MRT150N ändern Neue IP-Adresse für vlan0 eingeben, dann Apply Apply vlan0 IPv4 Address: Neue IP-Adresse eingeben (z.B. 192.168.0.50) Netmask: Gewünschte Netzmaske eingeben (z.B. 24) Netmask 24= 255.255.255.0 Netmask 16= 255.255.0.0 Nicht auf Save klicken Die alte IP-Adresse mit Remove löschen... -
Seite 15: Änderungen Mit Save Dauerhaft Speichern
MRT150N fixed.IP+ Einrichtungsanleitung & 4.2 IP-Adresse des MRT150N ändern Änderungen mit Save dauerhaft speichern Mit Save die neuen Einstellungen dauerhaft im MRT150N speichern Es folgt die Meldung „Timeout“, weil die Verbindung zum Router aufgrund der geänderten Netzwerkadresse getrennt wurde. Um sich erneut mit dem Router verbinden zu können, muss die IP-Adresse der PC- Netzwerkkarte entsprechend des eingestellten IP-Adressbereichs des Routers angepasst werden. -
Seite 16: Dns Server Im Mrt150N Ändern
In den meisten Fällen muss hier die IP-Adresse des LTE-Routers (LTE-Modem) eingestellt werden, über den die Internetverbindung aufgebaut wird. In den MRT150 einloggen Die IP-Adresse 192.168.1.10 im Webbrowser eingeben. * [die aktuelle IP-Adresse des MRT150N eingeben, falls diese bereits geändert wurde] Benutzername: admin Passwort: admin... -
Seite 17: Dns Auswählen, Dann Auf Add Dns Server Klicken
MRT150N fixed.IP+ Einrichtungsanleitung & 4.3 DNS Server im MRT150N ändern DNS auswählen, dann auf Add DNS Server klicken Add DNS Server IP-Adresse des DNS Server eintragen, dann Apply Apply IP-Adresse des neuen DNS Servers eingeben (Hier die IP-Adresse des LTE-Modems eingeben) -
Seite 18: Den Alten Dns Server Mit Remove Entfernen, Dann Apply
Den alten DNS Server 192.168.1.1 mit Remove entfernen Nicht auf Save klicken Einstellungen mit Save dauerhaft sichern Anzeige des aktiven DNS Servers Mit Save die neuen Einstellungen dauerhaft im MRT150N speichern Zurück zur Startseite des MRT150N mit Klick auf (oben links). Seite 18... -
Seite 19: Default-Gateway Im Mrt150N Ändern
In den meisten Fällen muss hier die IP-Adresse des LTE-Routers (LTE-Modem) eingestellt werden, über den die Internetverbindung aufgebaut wird. Achtung: Die IP-Adresse des MRT150N muss sich im gleichen IP-Adressbereich wie das gewünschte (neue) Default-Gateway befinden. In den MRT150N einloggen Die IP-Adresse 192.168.1.10 im Webbrowser eingeben. - Seite 20 MRT150N fixed.IP+ Einrichtungsanleitung & 4.4 Default-Gateway im MRT150N ändern Auf Static IP Routes klicken, dann vorhandenes Default- Gateway mit Remove entfernen Remove Static IP Routes Mit Remove das Default-Gateway 192.168.1.1 entfernen Auf Add Static IP Route klicken Add Static IP Route...
-
Seite 21: Ip-Adresse Des Default-Gateway Eingeben, Dann Apply
IP-Adresse des Default-Gateway eingeben (IP-Adresse des LTE-Modem) Nicht auf Save klicken Die aktuelle IP-Adresse des MRT150N muss sich im gleichen IP-Adressbereich befinden! Einstellungen mit Save dauerhaft im MRT150N speichern Anzeige des aktuellen Default-Gateways Mit Save die neuen Einstellungen dauerhaft im MRT150N speichern Zurück zur Startseite des MRT150N mit Klick auf... -
Seite 22: Ziel Für Forwarding Im Mrt150N Ändern
Um die Zieladresse des Host-Forwardings zu ändern, müssen die nachfolgenden Schritte ausgeführt werden. In den MRT150N einloggen Die IP-Adresse 192.168.1.10* im Webbrowser eingeben. * [die aktuelle IP-Adresse des MRT150N eingeben, falls diese bereits geändert wurde] Benutzername: admin Passwort: admin Auf Router klicken... -
Seite 23: Auf Forwarding, Dann Auf Add Host Forwarding Klicken
MRT150N fixed.IP+ Einrichtungsanleitung & 4.5 Ziel für Forwarding im MRT150N ändern Auf Forwarding, dann auf Add Host Forwarding klicken Forwarding Add Host Forwarding Neue Zieladresse für tun2 eingeben, dann Apply Apply Interface tun2 Neue Ziel-IP-Adresse eingeben Nicht auf Save klicken... -
Seite 24: Alte Ziel-Adresse Mit Remove Entfernen
Mit Remove alte Ziel- Adresse 192.168.1.100 entfernen Einstellungen mit Save dauerhaft im MRT150N speichern Anzeige des aktuellen Host-Forwarding Save Mit Save die neuen Einstellungen dauerhaft im MRT150N speichern Zurück zur Startseite des MRT150N mit Klick auf (oben links). Seite 24... -
Seite 25: Mrt150N Neu Starten (Reboot)
MRT150N fixed.IP+ Einrichtungsanleitung & 4.6 MRT150N neu starten (Reboot) Wenn alle Netzwerkeinstellungen vorgenommen wurden, muss der MRT150N Router neu gestartet werden. Startseite des MRT150N: (oben links) Auf Basic Settings, dann auf Reboot klicken Basic Settings Reboot Settings Auf Reboot now klicken, Meldung mit OK bestätigen... -
Seite 26: Sonstiges
MRT150N fixed.IP+ Einrichtungsanleitung & 5 Sonstiges 5.1 Hilfe & Support Weitere Hinweise zur Einrichtung und zur möglichen Fehlerbehebung des MRT150N finden Sie auf folgenden Internetseiten: mdex Support-Wiki: https://wiki.mdex.de mdexFAQ mdexLTE Paket Im LTE-Paket ist der Router MRT150N enthalten. -
Seite 27: Konfiguration Des Mrt150N Auf Pc Sichern
& 5.2 Konfiguration des MRT150N auf PC sichern Um die Konfiguration des MRT150N auf dem PC zu sichern, klicken Sie im Hauptmenü des MRT150N auf Basic-Settings, dann auf Config (oben). Hier nun auf Config Snapshot klicken, damit die Konfigurationsdatei erstellt wird. - Seite 28 MRT150N fixed.IP+ Einrichtungsanleitung & mdex GmbH Bäckerbarg 6 22889 Tangstedt Germany Internet: http://www.mdex.de E-Mail: support@mdex.de Telefon: +49 (0)4109 /555-444 (Mo.-Fr. 9-17 Uhr) Seite 28...
