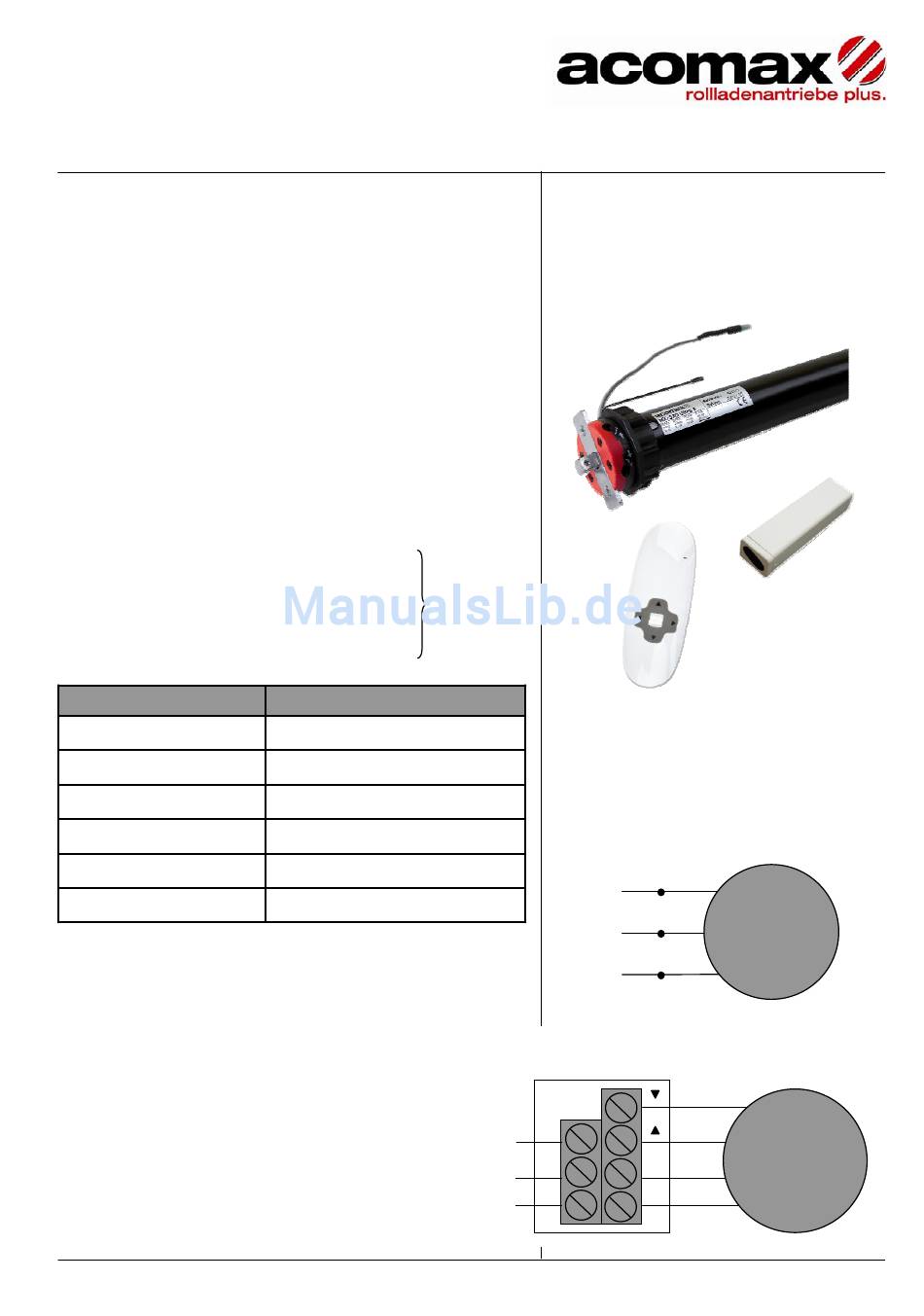

acomax CX-400 Montageanleitung

CX-400 Funksystem
Montageanleitung
1. Allgemeine Informationen
Die acomax Steuerungen dienen zur Ansteuerung von
Antrieben für Rollläden, Sonnenschutzanlagen und
vergleichbaren Anwendungen im Kurzzeitbetrieb. Sie
sind robust und zuverlässig. Der Anschluss und die
Programmierung lassen sich einfach und schnell
erledigen. Die Anwendung ist nur für trockene
Umgebung vorgesehen.
2. Mögliche Bestandteile des Funksystems
Empfänger:
MX-Funkantrieb oder CX-410 Empfänger,
Sender:
CX-421 Handsender 1-Kanal,
CX-425 Handsender 5-Kanal,
CX-435 Handsender 15-Kanal,
CX-441 Funkschaltuhr 1-Kanal,
CX-445 Funkschaltuhr 15-Kanal,
CX-451/452 Wandsender 1-Kanal/2-Kanal,
CX-455 Wandsender 1-Kanal mit Schaltuhr,
CX-340 Sonne-Wind-Wächter Funk
3. Technische Daten
Kenngrösse
Betriebsspannung
Übertragungsfrequenz
Sendeleistung
Betriebstemperatur
Batterietyp
Reichweite
4. Elektrischer Anschluss
SICHERHEITSHINWEIS
Anschlüsse am 230 V Netz dürfen ausschließlich durch
qualifizierte und autorisierte Fachkräfte erfolgen.
Außerdem sind unbedingt die Vorschriften der örtlichen
VDE-Bestimmungen und
Energieversorgungsunternehmen einzuhalten. Bei der
Installation sind alle geltenden Normen sowie diese
Montageanleitung zu beachten.
Bitte beachten, dass die Antenne auf keinen
Fall beschädigt oder abgeschnitten wird. Beim
Betrieb der Anlagenkomponenten ist auf eine
sachgerechte Anwendung der Produkte zu
achten. Der elektrische Anschluss erfolgt
gemäß nachfolgendem Anschlussplan.
(siehe
separate
Anleitungen)
Werte
230 V / 50 Hz
433,92 MHz
10 mW
-10°C bis +70°C
CR2430 3 V
ca. 200 m im freien Raum
In den rechten Spalten
finden Sie die wichtigsten Infos
in Kurzform.
Externer Programmierknopf
Anschlussplan
Funkantrieb mit integriertem
Funkempfänger
L1
N
ge-gn
PE
Standard-Antrieb mit externem
Funkempfänger CX-410
L
L1
N
C
N
E E
PE
br
bl
M
sw/br
br/sw
M
bl
ge-gn
www.acomax.de
