Benutzerhandbuch: OTC/TC
Benutzerhandbuch

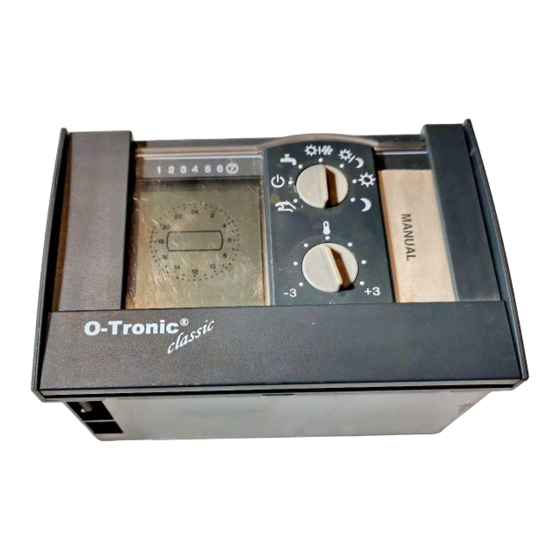

O-Tronic "classic" Wohnklimamanager OTC/
Wärmepumpenregler TC
Wärmepumpenregler für Heizen, Kühlen,
Warmwasser, kontrollierte Wohnungslüftung,
Solar und anderen Zusatzenergien
sind wegen der komplexen Parametrierung für die Wärmepumpe
nicht verfügbar
163472V5.24Ochsner3/08.06
1
Änderungen vorbehalten
Inhaltsverzeichnis
Verwandte Anleitungen für Ochsner OTC
Inhaltszusammenfassung für Ochsner OTC
- Seite 1 Benutzerhandbuch: OTC/TC Benutzerhandbuch O-Tronic "classic" Wohnklimamanager OTC/ Wärmepumpenregler TC Wärmepumpenregler für Heizen, Kühlen, Warmwasser, kontrollierte Wohnungslüftung, Solar und anderen Zusatzenergien sind wegen der komplexen Parametrierung für die Wärmepumpe nicht verfügbar 163472V5.24Ochsner3/08.06 Änderungen vorbehalten...
-
Seite 2: Inhaltsverzeichnis
Benutzerhandbuch: OTC/TC Inhaltsverzeichnis Allgemein Die OTC/TC-Baureihe Funktion des Reglers Zusatzmodule Sicherheits-Vorschriften Symbole Bestimmungsgemässer Gebrauch Autorisiertes Personal Produktspezifische Gefahren Bedienung Bedienelemente Anzeige Benutzerebene l: Programmwahl Benutzerebene ll: Einstellungen Montage Regler Fühler Zubehör Checklisten Inbetriebnahme Betriebsstörungen Notbetrieb Abkürzungen Protokoll: Sollwerte, Schaltuhr, ... -
Seite 3: Allgemein
OTC/TC: Für eine einstufige Wärmepumpe; eine interne Zone und einen Warmwasserkreis OTC-PLUS: Für eine zweistufige Wärmepumpe; eine interne Zone und einen Warmwasserkreis An zwei konfigurierbaren Kleinspannungsausgängen kann je ein Relais angeschlossen werden. Konfigurierbare digitale Eingänge erhöhen die Funktionalität des Reglers. Die Zonenregelung arbeitet witterungsgeführt; mit einem Raumtemperaturfühler (mit oder ohne Fernbedienung) ist eine raumtemperaturgeführte Regelung... -
Seite 4: Sicherheitshinweise
Benutzerhandbuch: OTC/TC Sicherheitshinweise Sicherheits-Vorschriften Symbole Warnhinweise: Die unten aufgeführten Warnhinweise werden in diesem Dokument verwendet. Die Warnhinweise erscheinen als Symbole oder als Text. Warnung: Hinweise, welche bei Nichtbeachtung Gefahr für Leib und Leben bedeuten und zu materiellen Schäden führen können. Diese Hinweise müssen zwingend befolgt werden. -
Seite 5: Produktspezifische Gefahren
Benutzerhandbuch: OTC/TC Sicherheitshinweise Produktspezifische Gefahren Das Berühren der Steckerleisten, daran befestigter Drähte oder nicht angeschlossener Drähte durch Personen oder mittels elektrisch leitender Materialien ist verboten, da die Steckerleisten unter Spannung stehen können (Gefahr von Netzberührung). Der Regler, Zusatzmodule, Steckerleisten und Leitungen des Reglers können auch durch externe Beschaltungen (Sicherheitsbegrenzungs-Einrichtungen, ...) mit Spannung versorgt werden, wenn der Regler nicht angeschlossen... -
Seite 6: Bedienung
Benutzerhandbuch: OTC/TC Bedienung Bedienung Die Bedienung erfolgt auf unterschiedlich zugänglichen Bedienebenen. Damit sollen versehentliche Fehleinstellungen an Parametern verhindert werden. Im normalen, störungsfreien Betrieb gibt die Grundanzeige Auskunft über den Betriebszustand der Anlage. Störungen und Programmüberlagerungen werden besonders angezeigt. Beim Betätigen einer beliebigen Taste wird die Beleuchtung eingeschaltet. -
Seite 7: Anzeige
Benutzerhandbuch: OTC/TC Bedienung Anzeige Diese Abbildung zeigt alle ansteuerbaren Segmente der Anzeige (LCD). Symbole Temperaturanzeige: : Aussentemperatur : Warmwassertemperatur : Raumtemperatur Symbole Temperatursollwert: Raum: Warmwasser: : Frostschutz Frostschutz (Frostschutzbetrieb mit Wärmepumpe nicht möglich!) : Reduziert Reduziert (max. 1K unter "normal" wird aber nicht... -
Seite 8: Anzeige Des Anlagezustandes
44: MOP (max. operating pressure) (blinkend) 45: Stillstand bei Umschaltung Abtauen/Kühlen 46: Kondensatorfrostschutz (blinkend) 47: Taupunktwächter aktiv 50: Schwimmbadregelung Das Anzeigeformat bei 2-stufigen Anlagen ist: "xx.yy". "xx" steht für WP-Stufe 1 bzw. "yy" für WP-Stufe 2. ** nur für OTC-Ausführung... -
Seite 9: Fehleranzeige
49 : WP-Primärtemperaturfühler defekt (Frostschutz Quelle SW, WW; Aussenfühler Abtauung: LW) 5y : Reglerinterne Störungen Er X6y : Gerätebus-Störung beim Installieren oder im Betrieb 7y : Gebäudeleitbus-Störung beim Installieren oder im Betrieb 8y : Schnittstellen-Fehler *X=1..7=Zone 1..7 y=1..9=Nummer ** nur für OTC-Ausführung... -
Seite 10: Benutzerebene L: Programmwahl
Benutzerhandbuch: OTC/TC Bedienung Benutzerebene l: Programmwahl 3.3.1 Betriebsartenschalter 1 Mit dem Betriebsartenschalter sind folgende Betriebsarten wählbar: Handbetrieb: Alle Zonen werden auf Normaltemperatur geregelt. Das Warmwasser wird auf Normal- temperatur geregelt (siehe Par.11c). Die Wiedereinschaltverzögerung ist nicht wirksam. WP-Störung und EVU-Sperre sind wirksam. -
Seite 11: Benutzerebene Ll: Einstellungen
Benutzerhandbuch: OTC/TC Bedienung Benutzerebene ll: Einstellungen 3.4.1 Bedienung in Benutzerebene ll Funktionswahl-Taste Zur Aktivierung der Benutzerebene ll. Mit der Funktionswahltaste wird der Auswahlpfeil bei jedem Tastendruck nach unten verschoben. Solange der Auswahlpfeil sichtbar ist, ist die Benutzerebene II aktiv. Folgende Funktionen sind wählbar:... -
Seite 12: Schaltzeiten Einstellen
Benutzerhandbuch: OTC/TC Bedienung 3.4.4 Schaltzeiten einstellen Wochentag, durch Auswahlpfeil angezeigt Betriebsart ab angezeigter Zeit (z.B. =normal, / =abgesenkt) Zeitsegment / (Absenkbetrieb) Zeitsegment (Normalbetrieb) Gewählte Zone ( 2=Zone mit Nr.) Schalt-Zeitpunkt Schaltpunkt (6 pro Tag möglich) Pro Tag sind 6 Schaltpunkte paarweise programmierbar. Ungerade Parameter (1, 3, 5)=Zyklusbeginn ( =normal), gerade Parameter (2, 4, 6)=Zyklusende ( =reduziert). -
Seite 13: Raumtemperaturabweichung Korrigieren
Benutzerhandbuch: OTC/TC Bedienung Standard-Schaltprogramm: Feld: Anzeige: 1-5 (MO-FR) 6-7 (SA-SO) 4:00 -20:00 4:00 -20:00 (Zonen-Schaltuhr) 3:30 -20:00 3:30 -20:00 (WW-Schaltuhr) 3:30 -20:00 3:30 -20:00 (freie Schaltuhr) 3.4.5 Temperatursollwerte ändern : Funktion Zone oder Warmwasser : Gewünschte Zone wählen : Parameter-Nummer wählen... - Seite 14 Benutzerhandbuch: OTC/TC Bedienung 3.4.7 Servicedaten anzeigen : Funktion wählen : Gewünschte Zone [ ] anwählen : Parameter wählen Temperaturen: 55°C : Warmwasser 1 * (SW, WW, DV, LW) 53°C : Warmwasser 2 * -5°C : Aussentemperatur (# gebäudebezogener Wert) (SW, WW, DV, LW) -5°C...
-
Seite 15: Fussboden-Austrocknungsprogramm
Benutzerhandbuch: OTC/TC Bedienung Fehlerspeicher: Fehlernummern siehe Kapitel 3.2.3 "Fehleranzeige". Die 10 zuletzt erkannten Fehler werden gespeichert, ältere werden überschrieben. Jeder Fehler wird mit Datum registriert. Ein Fehler wird nicht doppelt registriert, jedoch sein Datumseintrag korrigiert. 90 YXX : (Jüngster) Fehler und Nummer Datumsanzeige im Feld Uhrzeit Y=1..7 Zonen (1..7) -
Seite 16: Montage
AMP-Messer RZB500A und RZB501A, Steckerleisten schraubbar RZB510A und RZB511A (oder Grundplatte RZB520A mit RZB511A). Regler OTC/TC -> Steckerleiste RZB511A erforderlich. Aufbau-Montage: Grundplatte RZB520A montieren und verdrahten. Gerät aufstecken und festschrauben. Bei OTC/TC -> RZB511A erforderlich. Montage auf Tragschiene nach DIN46277: Schienenklammern RZB106A für DIN-Schiene 35mm auf die Grundplatte RZB520A aufschrauben. -
Seite 17: Fühler
Benutzerhandbuch: OTC/TC Montageanleitung Fühler 4.2.1 Raumfernbedienungen, Raumtemperaturfühler Im Hauptwohnraum, an Innenwand montieren. Nicht der Sonne oder Fremdwärmeeinflüssen aussetzen (Kaminwand, Radiatorennähe, Zugluft, Fernsehgeräten, Beleuchtungskörpern). Nicht verdecken durch Möbel oder Vorhänge, ca. 1.2-1.5m über dem Fussboden montieren. Installationsrohr gegen Zugluft abdichten. Der Gehäuseboden kann als Bohrschablone verwendet werden. - Seite 18 Benutzerhandbuch: OTC/TC Montageanleitung 4.2.2 Temperaturfühler Abzweig- und Steckdosen vermeiden. Eigenes Fühlerkabel verwenden. Leitungslänge passive Fühler max. 100m, Kabel 2x1mm Litze, nicht abgeschirmt, getrennt von Netzleitungen verlegen. Leitungslänge: Bis 25m Kabelquerschnitt: 0.25mm Leitungslänge: Bis 50m Kabelquerschnitt: 0.5 mm Leitungslänge: Bis 100m Kabelquerschnitt: 1.0 mm...
-
Seite 19: Zubehör
Funkuhrmodul an Gerätebus angeschlossen I/O-Modul (Störmodul) RZB540A: Anschluss von bis zu vier digitalen Eingangssignalen (230VAC) auf einen entsprechend konfigurierten Analogeingang (PTC oder NTC) am OTC/TC. Zusätzlich steht ein weiterer Relaisausgang zur Verfügung, der über den PWM-Ausgang des OTC/TC angesteuert wird. Schnittstellenkonverter RZB008A: Konverterkabel für Anschluss der Serviceschnittstelle (frontseitig) an einen PC. -
Seite 20: Checklisten
Benutzerhandbuch: OTC/TC Checklisten Checklisten Inbetriebnahme Schalten Sie die Netzspannung AUS (Netzsicherungen entfernen). Prüfen Sie, bevor der Regler mit den Steckerleisten verbunden ist oder bevor er auf der Grundplatte installiert ist, ob die elektrischen Anschlüsse zu den Anlagekomponenten, einschliesslich aller erforderlichen Sicherheitseinrichtungen gemäss Anschlussschema, korrekt ausgeführt sind. -
Seite 21: Abkürzungen
Benutzerhandbuch: OTC/TC Lexikon Abkürzungen : Aussenfühler Bag (Bps) : Rücklauf-/Pufferspeicherfühler : Verdampferfühler : Eingang Betriebsstunden Energieerzeuger Stufe 1 : Eingang Betriebsstunden Energieerzeuger Stufe 2 : Energieerzeugerfühler Bp1/2 : Primärfühler 1/2 : Pufferspeicherfühler : Raumfühler Bres : Reservefühler Brü : Rücklaufbegrenzungsfühler : Vorlauffühler Mischer... -
Seite 22: Einstellungen
¦2: ¦3: ¦4: ¦ ¦ Funktion Eingang Bh. ¦1: ¦2: ¦ ¦ ¦ ¦ ¦ ¦ Datum/Name ¦ ¦ ¦ Energieerzeuger im OTC/TC ¦ ¦ ¦ Anlagehydraulik ¦WP ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ Datum/Name ¦... - Seite 23 Benutzerhandbuch: OTC/TC Einstellungen Zone 1 Symbol 1 sichtbar) ¦ ¦ ¦ Raumsollwert ¦ ¦ : ¦ : ¦ ¦ ¦ Raumfernbedienung ¦ ¦ ¦ ¦ Anlagehydraulik ¦ : ¦ ¦ ¦ Eingang Ext. ¦1: ¦2: ¦ ¦ Wochentag ¦ ein ¦...
- Seite 24 Benutzerhandbuch: OTC/TC Einstellungen Zone 5 Symbol 5 sichtbar) ¦ ¦ ¦ Raumsollwert ¦ ¦ : ¦ : ¦ ¦ ¦ Raumfernbedienung ¦ ¦ ¦ ¦ Anlagehydraulik ¦ : ¦ ¦ ¦ Eingang Ext. ¦1: ¦2: ¦ ¦ Wochentag ¦ ein ¦...
