2

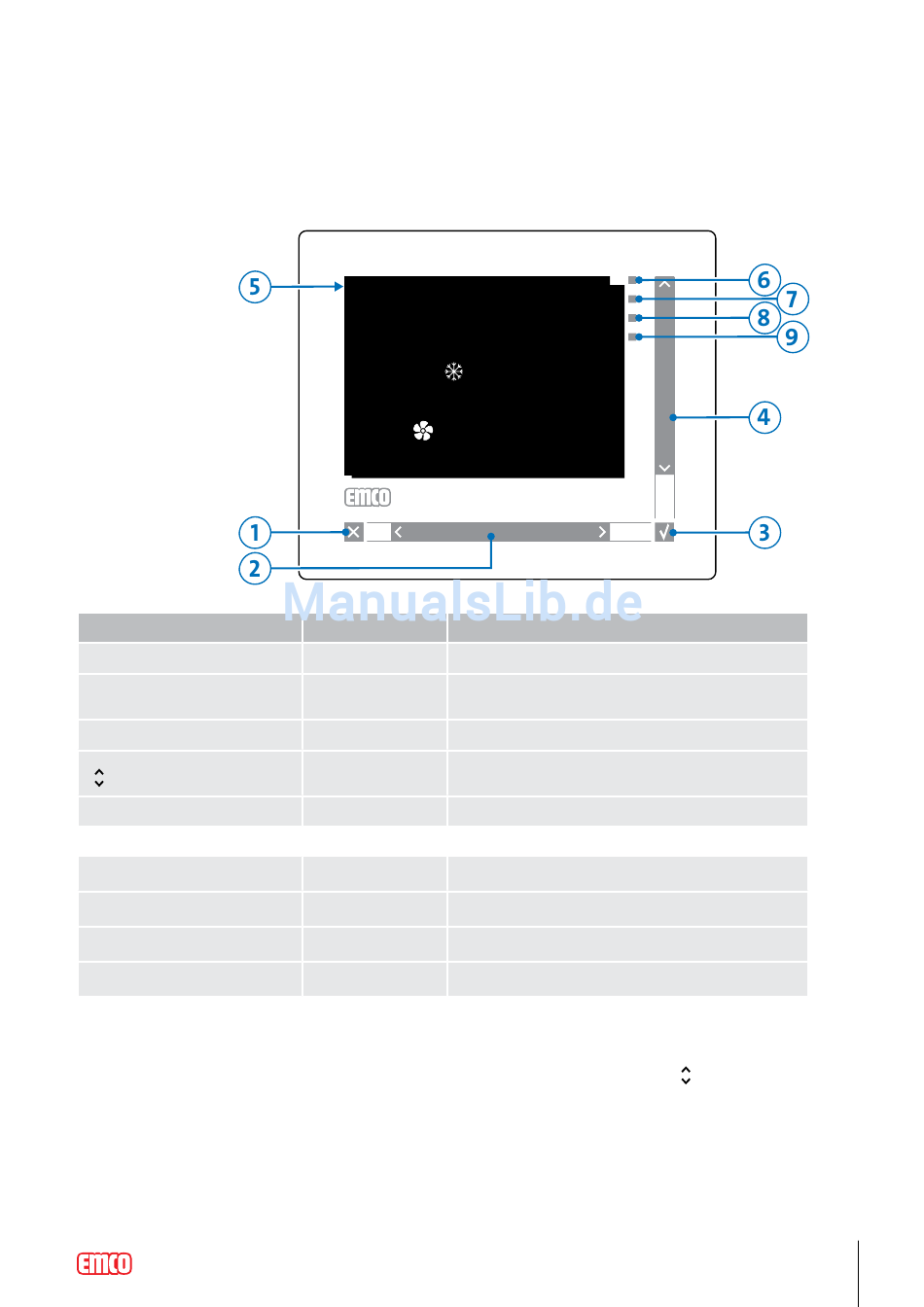

Tasten, Slideflächen*, Leuchtdioden und Funktionen des Bedienteils
Bedienelemente
[⊠] „Zurück"
[< >] Horizontale Slidefläche
[√] „Bestätigen"
[ ] Vertikale Slidefläche
Display
(320x240 Pixel, QVGA, 3,5")
Meldungen der Leuchtdioden 6 / 7 / 8 / 9
[▪] Lichtsensor
[▪] Leuchtdiode leuchtet grün.
[▪] Leuchtdiode leuchtet gelb.
[▪] Leuchtdiode leuchtet rot.
Navigation
Die Multifunktionsregelung wird ausschließlich über die Tasten bzw. berührungsempfindlichen Flächen 1-4
gesteuert. Es genügt ein Fingerwisch („SLIDE") über die horizontalen [< >] bzw. vertikalen [ ] Slideflächen,
um durch die Menüs zu scrollen. Um die Eingaben zu bestätigen, reicht ein leichter Fingerdruck auf die Taste
3 [√] „Bestätigen". Ebenso berühren Sie lediglich die Taste 1 [⊠] „Zurück", um einen Vorgang abzubrechen und
zur Übersichtsseite zurückzukehren.
* to slide (engl.) = gleiten, rutschen, schieben
emco Multifunktionsregelung MFR – Bedieneinheit MFR-SL
08:47
Donnerstag, 01. März
CO
850 ppm Feuchte 50%
2
Winter
22,5 °C
Luftstufe Auto
Automatik
Taste/Fläche
Informationen
1
Mit der Taste 1 bewegen Sie sich im Display zurück.
Mit dem Slider 2 bewegen Sie sich im Display nach
2
links oder rechts.
Mit der Taste 3 bestätigen Sie Ihre Eingaben.
3
Mit dem Slider 4 bewegen Sie sich im Display nach
4
oben oder unten.
Auf dem Display werden alle Angaben angezeigt
5
6
regelt die Helligkeit der Anzeige
7
Die Stoßlüftung ist aktiv.
8
Es ist eine Warnmeldung vorhanden.
9
Es ist eine Störmeldung vorhanden.
Technische Änderungen vorbehalten. Stand: 27.06.2012
