Einführen von Kabeln durch die Dichtungstülle
Je nachdem, wo Sie die Kamera installieren, müssen Sie bei Verwendung einer Kabeldurchführungsöffnung u. U.
die erforderlichen Kabel durch die mitgelieferte Dichtungstülle ziehe.
1. Entfernen Sie die Dichtungstülle von der Kamera.
2. Ziehen Sie an der Lasche der Tülle, um eine Öffnung für das Ethernet-Kabel zu erzeugen.
3. Wenden Sie eine der folgenden Methoden an, um ein Ethernet-Kabel durch die Tülle zu schieben:
a. Wenn das Ethernet-Kabel ungecrimpt ist, schieben Sie es durch die Tülle.
b. Ist das Ethernet-Kabel bereits gecrimpt, platzieren Sie die Abdeckung für die Tüllenöffnung auf
den Ethernet-Anschluss und drücken dann das Kabel durch die Tülle.

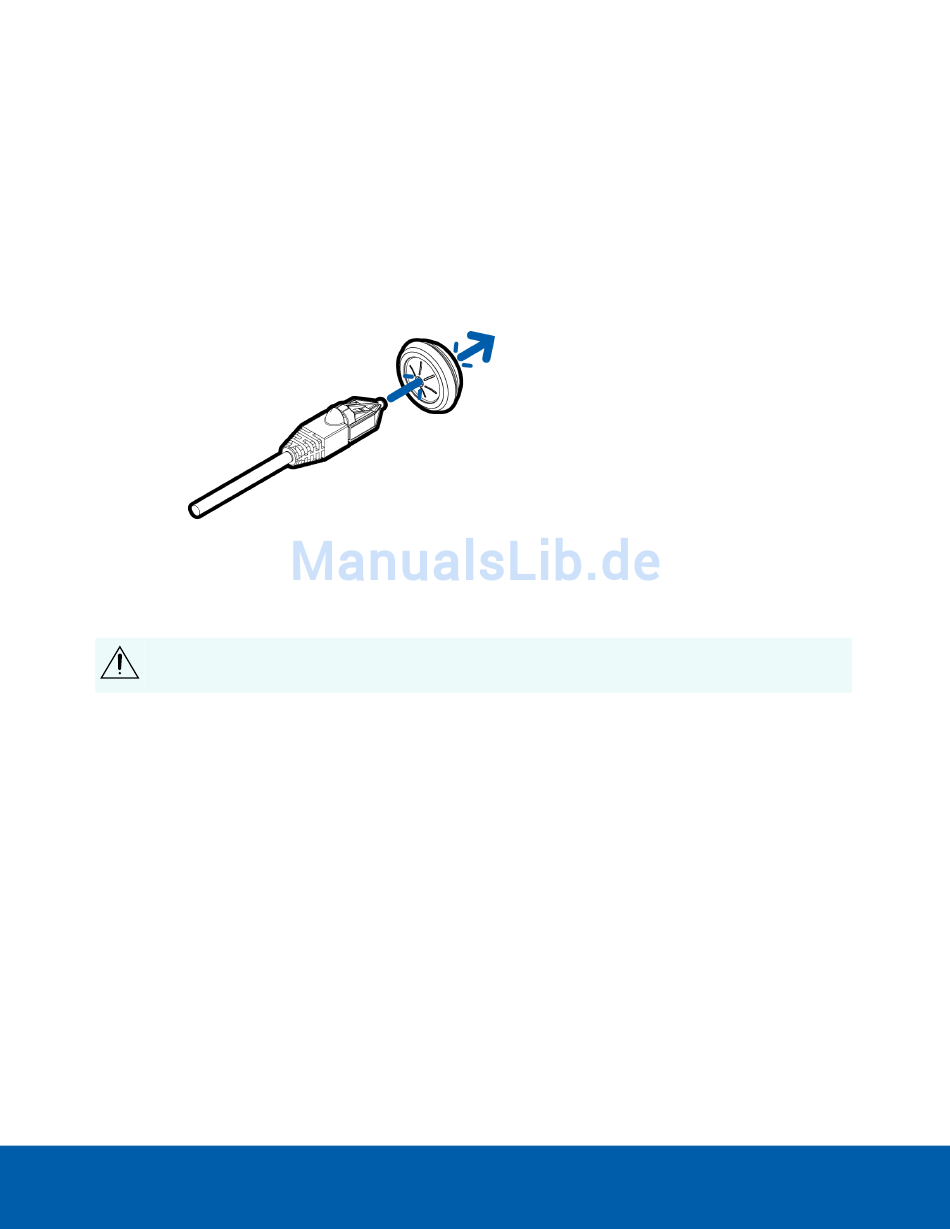

Vergewissern Sie sich, dass die Ausrichtung des Kabels und der Tülle der Abbildung entspricht.
4. Schieben Sie alle anderen erforderlichen Kabel durch die Tülle.

Montieren der Dome-Kamera

VORSICHT – Diese Kamera ist ausschließlich zur Verwendung im Innenbereich vorgesehen.
Montieren der Dome-Kamera mithilfe der Kabelöffnung an der Unterseite
Führen Sie die folgenden Schritte aus, wenn die erforderlichen Kabel aus der Montagefläche kommen. Wenden
Sie dieses Verfahren bei Flächen an, die problemlos geschnitten werden können – z. B. Rigips – und wenn die
Kabel unsichtbar verstaut werden sollen.
1. Bohren Sie die mithilfe der Montageschablone vier Löcher und eine Kabeldurchführungsöffnung in die
Montagefläche.
2. Ziehen Sie die Kabel durch die Kabeldurchführungsöffnung in der Decke oder der Wand.
3. (Optional) Befestigen Sie die Wandplatte mit den entsprechenden Montageschrauben an der Rückseite
der Kamera.
4. Führen Sie die Dichtungstülle und die erforderlichen Kabel in die Kabeldurchführungsöffnung an der
Unterseite der Kamera ein. Weitere Informationen zur Verwendung der Dichtungstülle finden Sie unter
Einführen von Kabeln durch die Dichtungstülle auf Seite 9.
5. Drehen Sie vier Schrauben in die Montagelöcher, um die Kamera an der Decke oder Wand zu befestigen.
Einführen von Kabeln durch die Dichtungstülle 9
