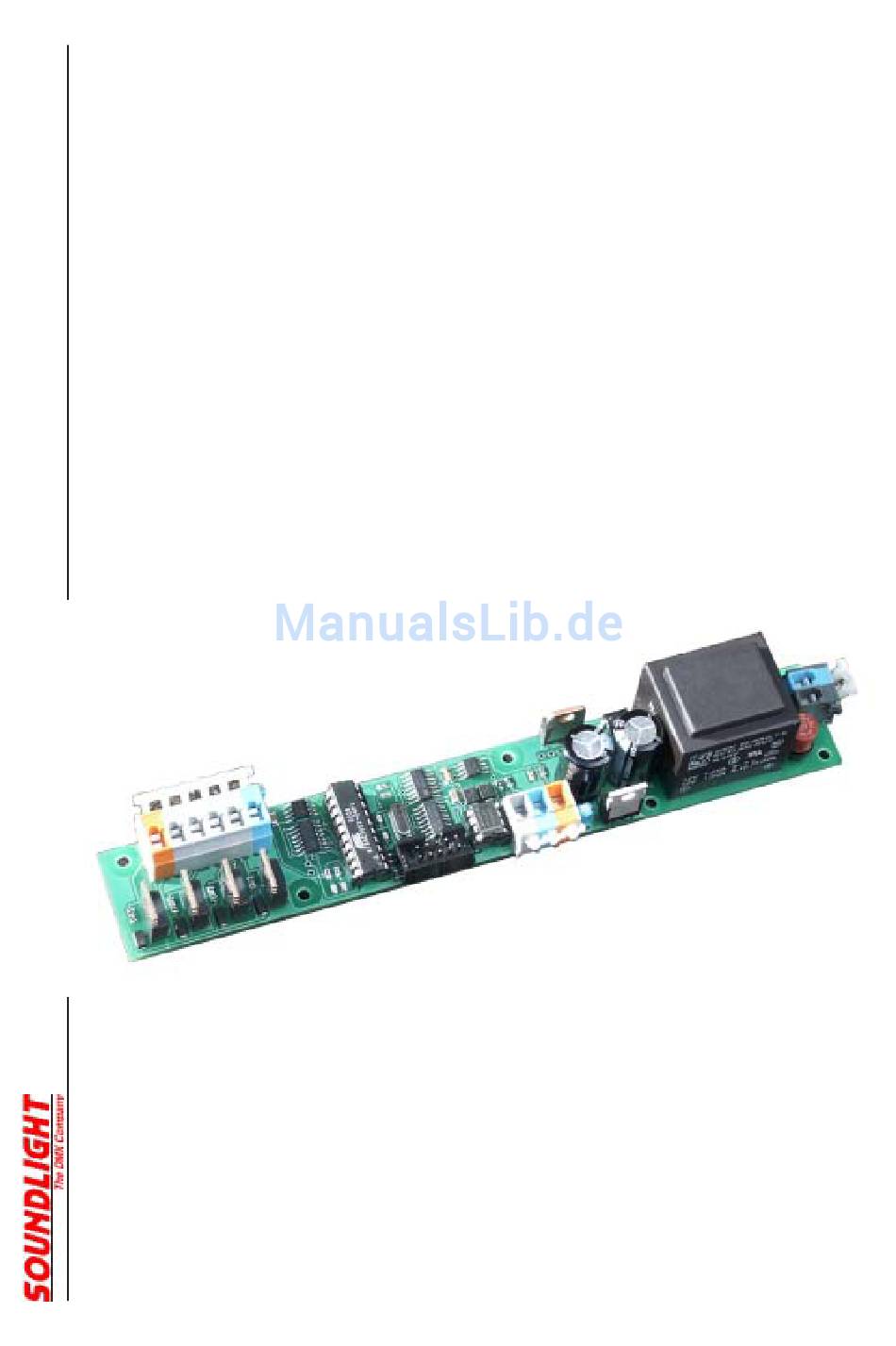

SoundLight 3004DL Bedienungsanleitung
Dmx / dsi / dali
BEDIENUNGSANLEITUNG
DMX / DSI / DALI Dekoder 3004DL Mk1
(C) SOUNDLIGHT 1996-2007 * ALLE RECHTE VORBEHALTEN * KEIN TEIL DIESER ANLEITUNG DARF OHNE
SCHRIFTLICHE ZUSTIMMUNG DES HERAUSGEBERS IN IRGENDEINER FORM REPRODUZIERT,
VERVIELFÄLTIGT ODER KOMMERZIELL GENUTZT WERDEN. * WIR HALTEN ALLE ANGABEN DIESER
ANLEITUNG FÜR VOLLSTÄNDIG UND ZUVERLÄSSIG. FÜR IRRTÜMER UND DRUCKFEHLER KÖNNEN WIR
JEDOCH KEINE GEWÄHR ÜBERNEHMEN. VOR INBETRIEBNAHME HAT DER ANWENDER DIE
ZWECKMÄSSIGKEIT DES GERÄTES FÜR SEINEN GEPLANTEN EINSATZ ZU PRÜFEN. SOUNDLIGHT SCHLIESST
INSBESONDERE JEDE HAFTUNG FÜR SCHÄDEN -SOWOHL AM GERÄT ALS AUCH FOLGESCHÄDEN- AUS,
DIE DURCH NICHTEIGNUNG, UNSACHGEMÄSSEN AUFBAU, FALSCHE INBETRIEBNAHME UND ANWENDUNG
SOWIE NICHTBEACHTUNG GELTENDER SICHERHEITSVORSCHRIFTEN ENTSTEHEN.
SOUNDLIGHT
Bennigser Str. 1 D-30974 Wennigsen Tel.: 05045-91293-11
The DMX Company
1
Verwandte Anleitungen für SoundLight 3004DL
Inhaltszusammenfassung für SoundLight 3004DL
- Seite 1 BEDIENUNGSANLEITUNG DMX / DSI / DALI Dekoder 3004DL Mk1 (C) SOUNDLIGHT 1996-2007 * ALLE RECHTE VORBEHALTEN * KEIN TEIL DIESER ANLEITUNG DARF OHNE SCHRIFTLICHE ZUSTIMMUNG DES HERAUSGEBERS IN IRGENDEINER FORM REPRODUZIERT, VERVIELFÄLTIGT ODER KOMMERZIELL GENUTZT WERDEN. * WIR HALTEN ALLE ANGABEN DIESER ANLEITUNG FÜR VOLLSTÄNDIG UND ZUVERLÄSSIG.
- Seite 2 Der Converter 3004DL eignet sich für alle Steuerungsaufgaben, bei denen Leuchtstoffröhren stufenlos gedimmt werden sollen. Sie steuert bis zu 32 EVG SOUNDLIGHT LUXMATE PCA (auf 4 getrennten Lichtkreise). Jeder Ausgang kann mit bis zu 8 EVG beschaltet werden. Für Film- oder Fernseharbeiten auf dem Set ist der Decoder ebenso geeignet wie im Theater, auf der Showbühne...
- Seite 3 Anschlüsse Der Decoder 3004DL verfügt über Anschlüsse für folgende Ein- und Ausgänge: SPEISUNG 230V Wechselspannung schwarz L 230V AC blau DMX Daten Ein-/Ausgang grau Masse, Schirm blau Steuersignal DMX - orange Steuersignal DMX + Steuerausgang zu den EVG Masse, 0V...
- Seite 4 Signalanzeigen Der Zustand der Dekoder-Karte wird über Anzeige-LED signalisiert. grün: Empfang OK rot: ERROR Ist im Normalbetrieb aus Blinkt bei auftretenden Datenfehlern oder Übertragungsausfall. Startadresse Wie bei Modulen zur Gebaudeautomatisation üblich, verzichtet der Decoder 3004D auf Einstellorgane für Betriebsparameter. Diese werden vielmehr permanent im Modul abgespeichert. Bei der erstmaligen Inbetriebnahme ist daher eine Einstellung der Startadresse erforderlich.
- Seite 5 Einstellung der Schalter auf dem Adressboard 3004DL Einstellung des Hold-Modus Der Hold-Modus wird mit Schalter 1 des DIP - Schalters ausgewählt Hold-Modus aus Hold-Modus ein Einstellung der Signalpolarität des DALI/DSI Signals Die Signalpolarität wird mit Schalter 2 des DIP - Schalters ausgewählt...
-
Seite 6: Dip-Schalter
DIP-SCHALTER Die Konfiguration der Interfacekarte erfolgt über die DIP-Schalter auf der Adreßeinstellkarte. Wie auch die DMX Startadresse, so wird auch die eingestellte Konfiguration permanent übernommen und steht auch dann zur Verfügung, wenn Sie die Adreßschalterkarte abziehen. Alle Einstellungen stehen separat zur Verfügung. Die Grundstellung ist "alle Schalter AUS", das bedeutet: SCHALTER 1 HOLD:... -
Seite 7: Technische Daten
Der Anschluss der EVG erfolgt über die Federklemmen CN4. Pro Ausgang gibt es eine Klemmen für das Ausgangssignal. Der gemeinesame Anschluß für alle EVG ist die orange +12V Klemme. Anschlüsse auf dem EVG sind zumeist als D1 und D2 gekennzeichnet. SOUNDLIGHT PCA EVG können polungsunabhängig beschaltet werden, d.h., es ist gleichgültig, welche Klemmenzuordnung Sie wählen. -
Seite 8: Gewährleistung
Hinweis: Die Abschirmung darf nicht mit einem signalführenden Leiter zusammenkommen. Service Innerhalb des Gerätes sind KEINE vom Anwender zu bedienenden oder zu wartenden Teile enthalten. Sollte Ihr 3004DL einmal einen Service benötigen, dann senden Sie die Platine bitte gut verpackt frachtfrei an das Werk ein.
