Montage- und Bedienungsanleitung / Solar-Wind-Sonne-Regen-Sensor SWRS

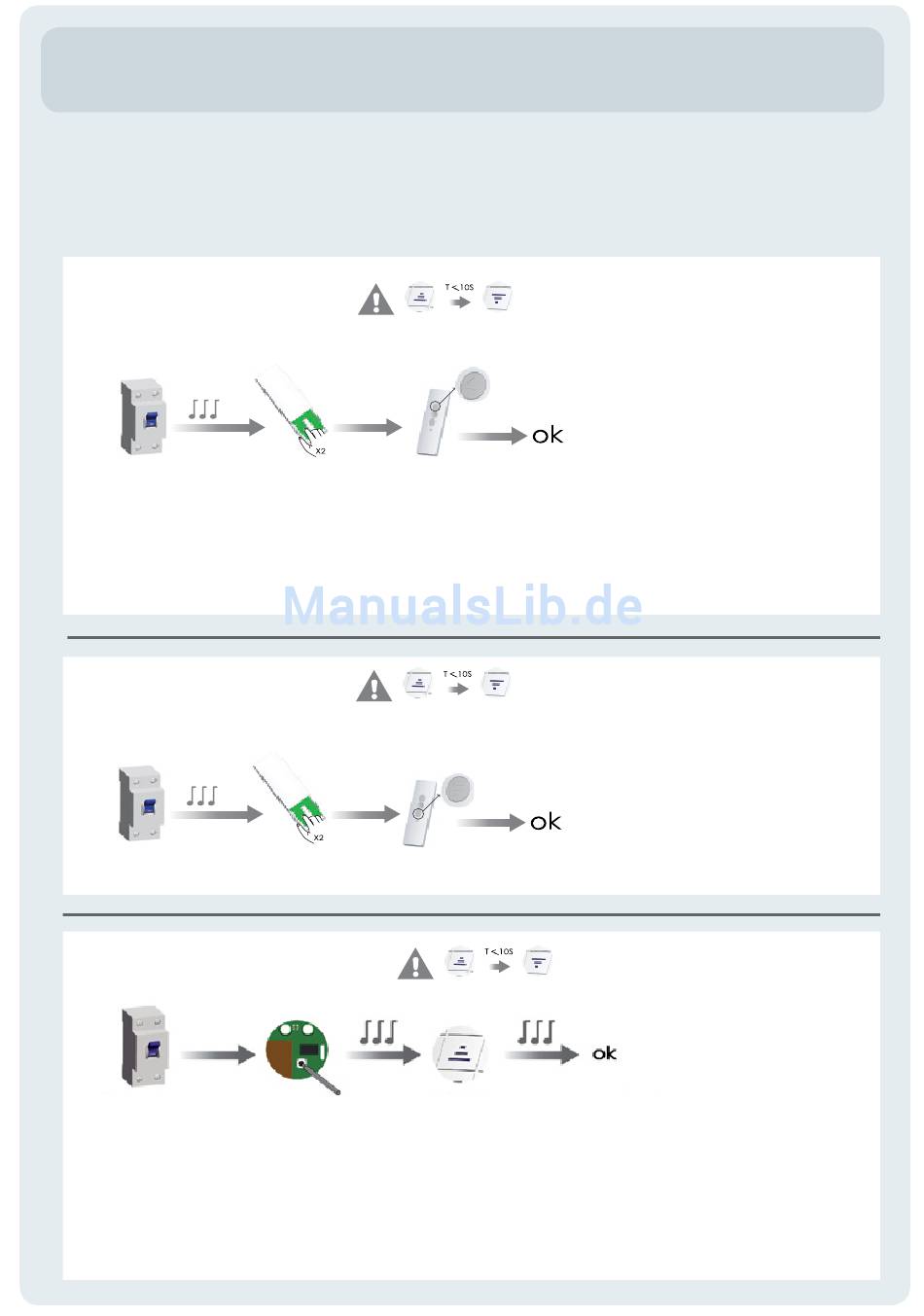

Schritt 1:
Handsender mit Funkmotor bzw. Funkempfänger einlernen. Falls schon eingelernt weiter
mit Schritt 2 (Einlernen des Wind-Sonne-Regen-Sensors)
Wichtig beim Einlernen, Ändern oder Löschen von Sendern:
Es darf nur der betreffende Motor auf Spannung geschaltet werden.
Einlernen des Handsenders
auf 3T-Funkmotor Typ R
langer
Piepton
von Motor
Spannungsversorgung
einschalten
Sender testen:
Obere Steuerungstaste (Pfeil nach oben) = Markise fährt REIN
Untere Steuerungstaste (Pfeil nach unten) = Markise fährt RAUS
Falls umgekehrt Drehrichtung des Motors ändern (siehe unten).
Drehrichtung des Motors
ändern:
langer
Piepton
von Motor
Spannungsversorgung
einschalten
Einlernen des Senders
auf AFE AP-Funk-Empfänger:
Spannungsversorgung
einschalten
Sender testen:
Obere Steuerungstaste (Pfeil nach oben) = Markise fährt REIN
Untere Steuerungstaste (Pfeil nach unten) = Markise fährt RAUS
Bei verkehrter Drehrichtung die Adern des Motors für die Auf- und Ab-Richtung im Empfänger tauschen.
Piepton
beim Drücken
1 x AUF-Taste
2 x Taste P2 / SET-UP
drücken. drücken.
Piepton
beim Drücken
2 x Taste P2 / SET-UP 1 x AB-Taste
drücken. drücken.
langer Piepton
Programmtaste des 1 x AUF-Taste
des Senders drücken.
Empfängers drücken.
Programmierung (Drücken der Tasten) muß
innerhalb 10 Sek. erfolgen, ansonsten geht der Motor
in seinen Ursprungszustand zurück.
Der Motor bestätigt die
Programmierung mit
mehmaligen Pieptönen.
Programmierung (Drücken der Tasten) muß
innerhalb 10 Sek. erfolgen, ansonsten geht der Motor
in seinen Ursprungszustand zurück.
Der Motor bestätigt die
Programmierung mit
mehmaligen Pieptönen.
Programmierung (Drücken der Tasten) muß
innerhalb 10 Sek. erfolgen, ansonsten geht der Empfänger
in seinen Ursprungszustand zurück.
langer Piepton Einstellung ist fertig
