Pausch TELCONvoice TC35 Betriebsanleitung
Verwandte Anleitungen für Pausch TELCONvoice TC35
Inhaltszusammenfassung für Pausch TELCONvoice TC35

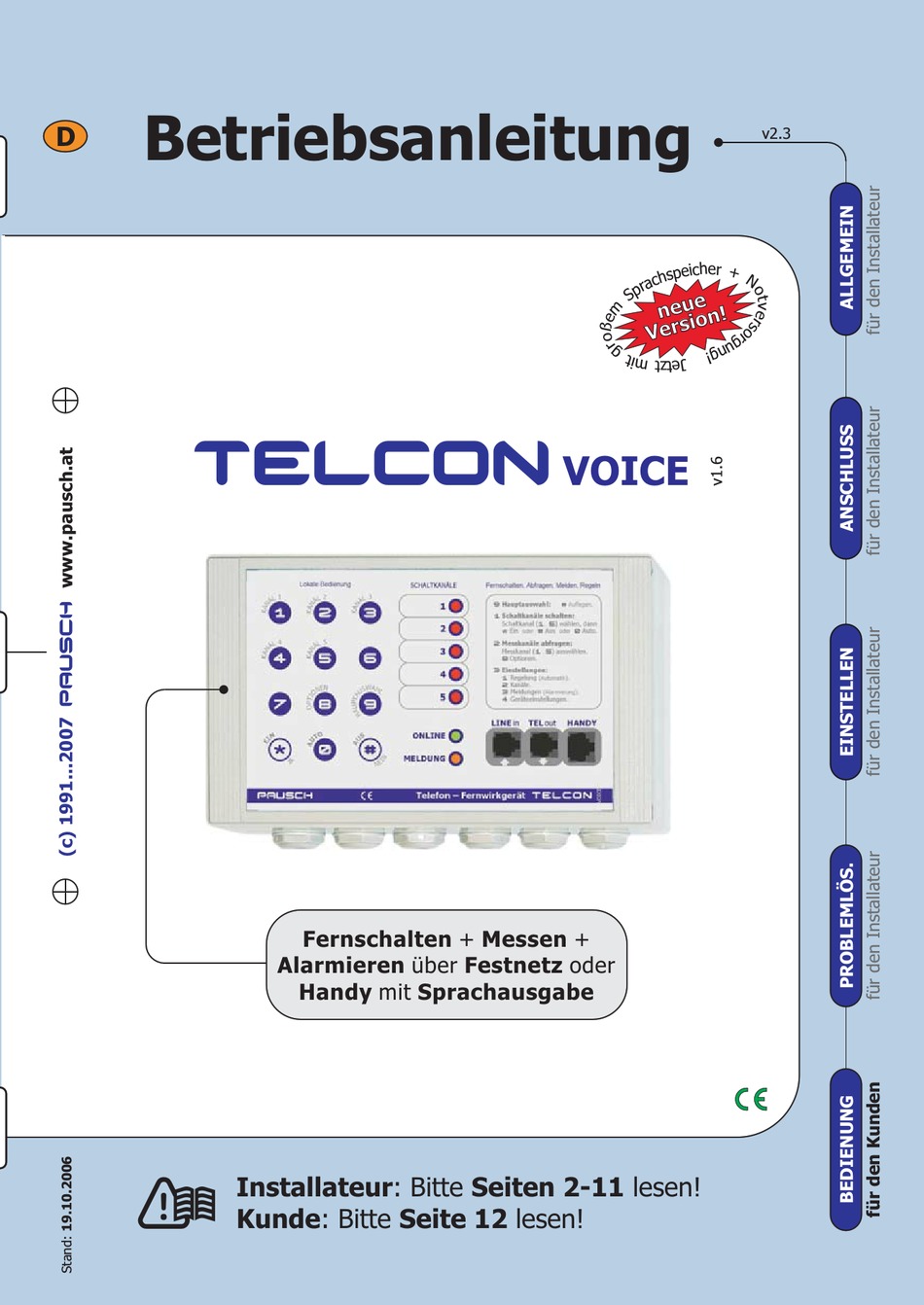

- Seite 1 PAUSCH Betriebsanleitung für das Fernwirkgerät TELCON VOICE Betriebsanleitung v2.3 TELCON VOICE Fernschalten Messen Alarmieren über Festnetz oder Handy Sprachausgabe ¢ Installateur : Bitte Seiten 2-11 lesen! Kunde : Bitte Seite 12 lesen!
-
Seite 2: Wichtige Hinweise
Sie nach der Installation und in regelmäßigen Zeit- sympathische Stimme hilft Ihnen überall. ab stän den, ob das Melden funk tio niert. Wir (PAUSCH GmbH) behalten uns das Recht auf technische Änderungen ohne vorherige Ankündi- TECHNISCHE DATEN gung vor. Wir garantieren dem Erstkäufer für den Zeitraum von zwei (2) Jahren ab Kaufdatum das ¦... -
Seite 3: Prinzipschaltbild
PAUSCH Betriebsanleitung für das Fernwirkgerät TELCON VOICE PRINZIPSCHALTBILD Mit den Fähigkeiten des TELCONvoice. Ausgang zum Leistungsrelais Fernschalt– und Messkanäle 1 bis 5: Kanal 5 Kanal 4 Kanal 3 Kanal 2 Kanal 1 Sperren Fernschalten Zeitver- Impuls zögerung Meldung Meldung EIN-Über- AUS-Über-... -
Seite 4: Montage
PAUSCH Betriebsanleitung für das Fernwirkgerät TELCON VOICE ANWENDUNGEN Z.B. TELEFONANSCHLUSS 1. Hausheizung fernschalten & über- 1. Festnetzanschluss: Sie können das TEL- ¦ wachen: Viele Heizungsregler (Theben, CONvoice direkt mit der “ TELin ” Buchse, die Vailland usw.) bieten einen Eingang zum Um-... -
Seite 5: Elektrischer Anschluss
PAUSCH Betriebsanleitung für das Fernwirkgerät TELCON VOICE ELEKTRISCHER ANSCHLUSS 1. Linker Klemmblock: Anmerkung: Das Innere des TELCONvoice ist weiss auf schwarz dargestellt. Ganz links sehen Sie die ¡ 230V Netz- stromver- sorgung, dann die 5 Schaltka- FI-Schutzschalter näle. Alle sind potenti-... - Seite 6 PAUSCH Betriebsanleitung für das Fernwirkgerät TELCON VOICE Fortsetzung ELEKTRISCHER ANSCHLUSS ... 2. Rechter Klemmblock: Hier können Sie Temperaturfühler oder Schalter an- schließen. Die Temperatur bzw. Schalterstellung kön- nen Sie dann fernabfragen. ¡ ¡ ¡ ¡ ¡ ¤ Sie müssen dem TELCON nach dem Anschluß mitteilen, was Sie angeschlossen haben (siehe Einstellungen).
- Seite 7 PAUSCH Betriebsanleitung für das Fernwirkgerät TELCON VOICE 3. Notstromversorgung und Alarmierung: Not- strom Wenn das TELCONvoice auch während eines Stromausfalles funktionieren soll, 12V 130mA schließen Sie hier unsere 12V–Notversorgung TELCON12Vnot an. Wenn es den Stromausfall auch erkennen soll um ihn automatisch melden zu können, stecken Sie + –...
- Seite 8 PAUSCH Betriebsanleitung für das Fernwirkgerät TELCON VOICE len, ob die Leitung überwacht werden soll (sie- KANÄLE he Seite 6 unten). Hier können Sie Einstellungen an den Schalt- Zurück. und Messkanälen durchführen. __________________________________ Fernschaltkanäle Sie werden nach dem Fernschaltkanal MELDUNGEN gefragt, für den Sie die Eigenschaften ändern wollen.
- Seite 9 PAUSCH Betriebsanleitung für das Fernwirkgerät TELCON VOICE Fortsetzung EINSTELLUNGEN ... der Schalter offen oder geschlossen bleiben GERÄTEEINSTELNG. muss, damit es zur Meldung kommt. Klingelanzahl: Wie oft es beim Anrufen Beispiel : Wenn Sie an Kanal 3 einen Überdruckwächter über Festnetz klingeln muss, bis das anschließen, können Sie sich anrufen lassen, wenn der Druck...
-
Seite 10: Problemlösung
PAUSCH Betriebsanleitung für das Fernwirkgerät TELCON VOICE ZUSAMMENFASSUNG PROBLEMLÖSUNG Solle es nicht so laufen wie es sollte, helfen Alle Einstellungen und wie man Sie von der Ihnen diese Punkte vielleicht weiter: Hauptauswahl aus erreicht. ¦ Das TELCONvoice ist tot. Wenn ich eine Tas- <... - Seite 11 PAUSCH Betriebsanleitung für das Fernwirkgerät TELCON VOICE EXTRAS ‚‚‚‚‚‚‚‚‚‚‚‚‚‚ Schaltkanal: TC35 Sie können das TELCONvoice auch ‚‚‚‚‚‚‚‚‚‚‚‚‚‚‚‚‚‚ Sperre: ohne Festnetzanschluss ortsunabhängig über ‚‚‚‚‚‚‚‚‚‚‚‚‚‚‚‚ Automatik: das GSM–Modem TC35 betreiben. Verbinden ‚‚‚‚‚‚‚‚‚‚ Sie dazu das Modem über das optionale Inter- Automatik-Verzögerung: facekabel TELCONtc35 mit der Handybuchse.
-
Seite 12: Normaler Betrieb
Zeit lang keine Antwort von Ihnen Email–Adresse “ info@pausch.at ” für Fragen hört. Die Auswahl “ ”-Einstellungen wurde bereits auf den Seiten 7 bis 10 dokumentiert. & Anregungen. Made in Austria by PAUSCH GmbH, A-2441 Mitterndorf, Moosgasse 10, Fax: 0043/2234/73866-8...
