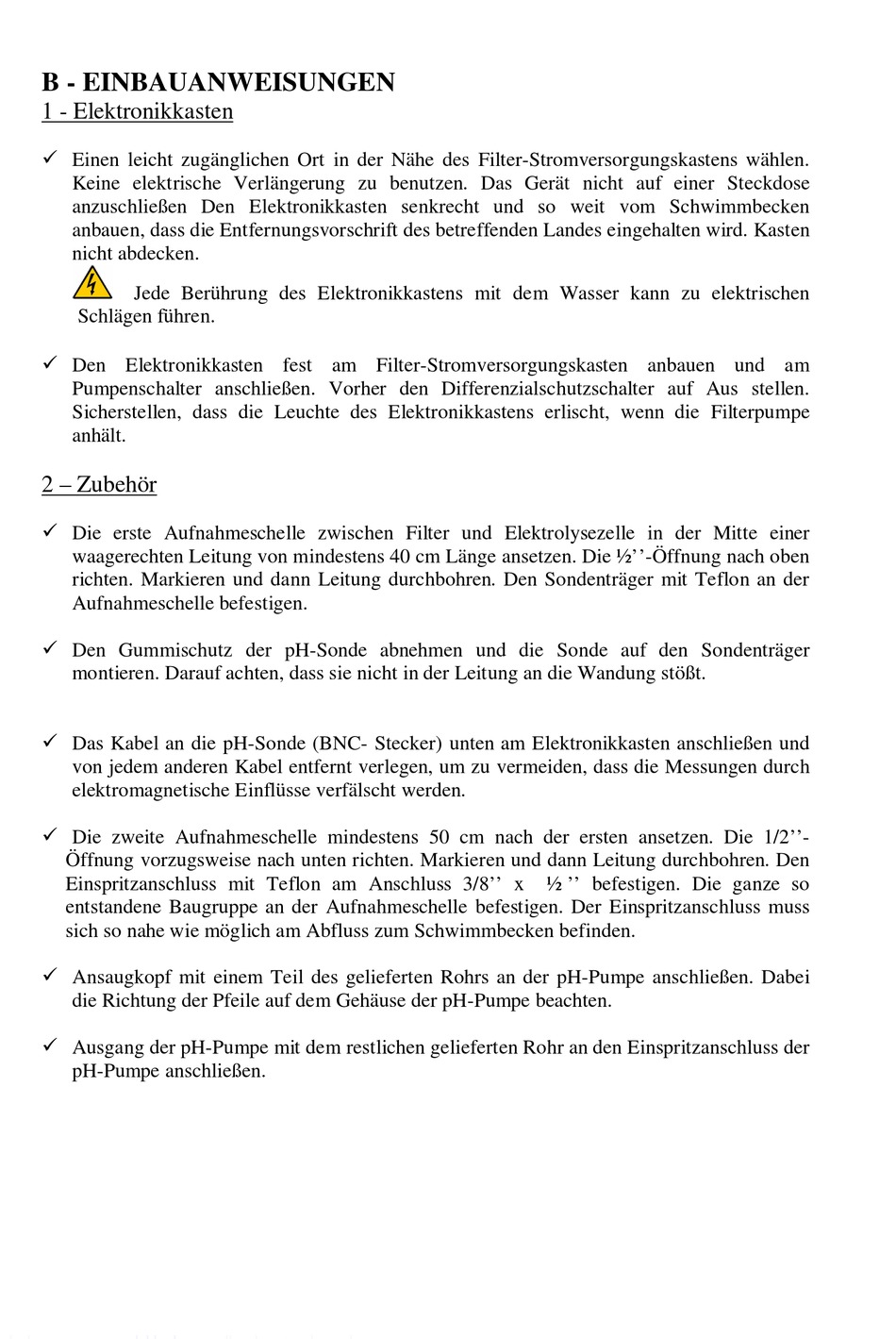

POOL TECHNOLOGIE JUST PH Benutzerhandbuch Seite 5

B - EINBAUANWEISUNGEN
1 - Elektronikkasten
ü Einen leicht zugänglichen Ort in der Nähe des Filter-Stromversorgungskastens wählen.
Keine elektrische Verlängerung zu benutzen. Das Gerät nicht auf einer Steckdose
anzuschließen Den Elektronikkasten senkrecht und so weit vom Schwimmbecken
anbauen, dass die Entfernungsvorschrift des betreffenden Landes eingehalten wird. Kasten
nicht abdecken.
Jede Berührung des Elektronikkastens mit dem Wasser kann zu elektrischen
Schlägen führen.
ü Den Elektronikkasten fest am Filter-Stromversorgungskasten anbauen und am
Pumpenschalter anschließen. Vorher den Differenzialschutzschalter auf Aus stellen.
Sicherstellen, dass die Leuchte des Elektronikkastens erlischt, wenn die Filterpumpe
anhält.
2 – Zubehör
ü Die erste Aufnahmeschelle zwischen Filter und Elektrolysezelle in der Mitte einer
waagerechten Leitung von mindestens 40 cm Länge ansetzen. Die ½' ' -Öffnung nach oben
richten. Markieren und dann Leitung durchbohren. Den Sondenträger mit Teflon an der
Aufnahmeschelle befestigen.
ü Den Gummischutz der pH-Sonde abnehmen und die Sonde auf den Sondenträger
montieren. Darauf achten, dass sie nicht in der Leitung an die Wandung stößt.
ü Das Kabel an die pH-Sonde (BNC- Stecker) unten am Elektronikkasten anschließen und
von jedem anderen Kabel entfernt verlegen, um zu vermeiden, dass die Messungen durch
elektromagnetische Einflüsse verfälscht werden.
ü Die zweite Aufnahmeschelle mindestens 50 cm nach der ersten ansetzen. Die 1/2' ' -
Öffnung vorzugsweise nach unten richten. Markieren und dann Leitung durchbohren. Den
Einspritzanschluss mit Teflon am Anschluss 3/8' ' x
entstandene Baugruppe an der Aufnahmeschelle befestigen. Der Einspritzanschluss muss
sich so nahe wie möglich am Abfluss zum Schwimmbecken befinden.
ü Ansaugkopf mit einem Teil des gelieferten Rohrs an der pH-Pumpe anschließen. Dabei
die Richtung der Pfeile auf dem Gehäuse der pH-Pumpe beachten.
ü Ausgang der pH-Pumpe mit dem restlichen gelieferten Rohr an den Einspritzanschluss der
pH-Pumpe anschließen.
½ ' ' befestigen. Die ganze so
