Kaminsysteme –
Der Bau des Multikeram-
Kaminsystems

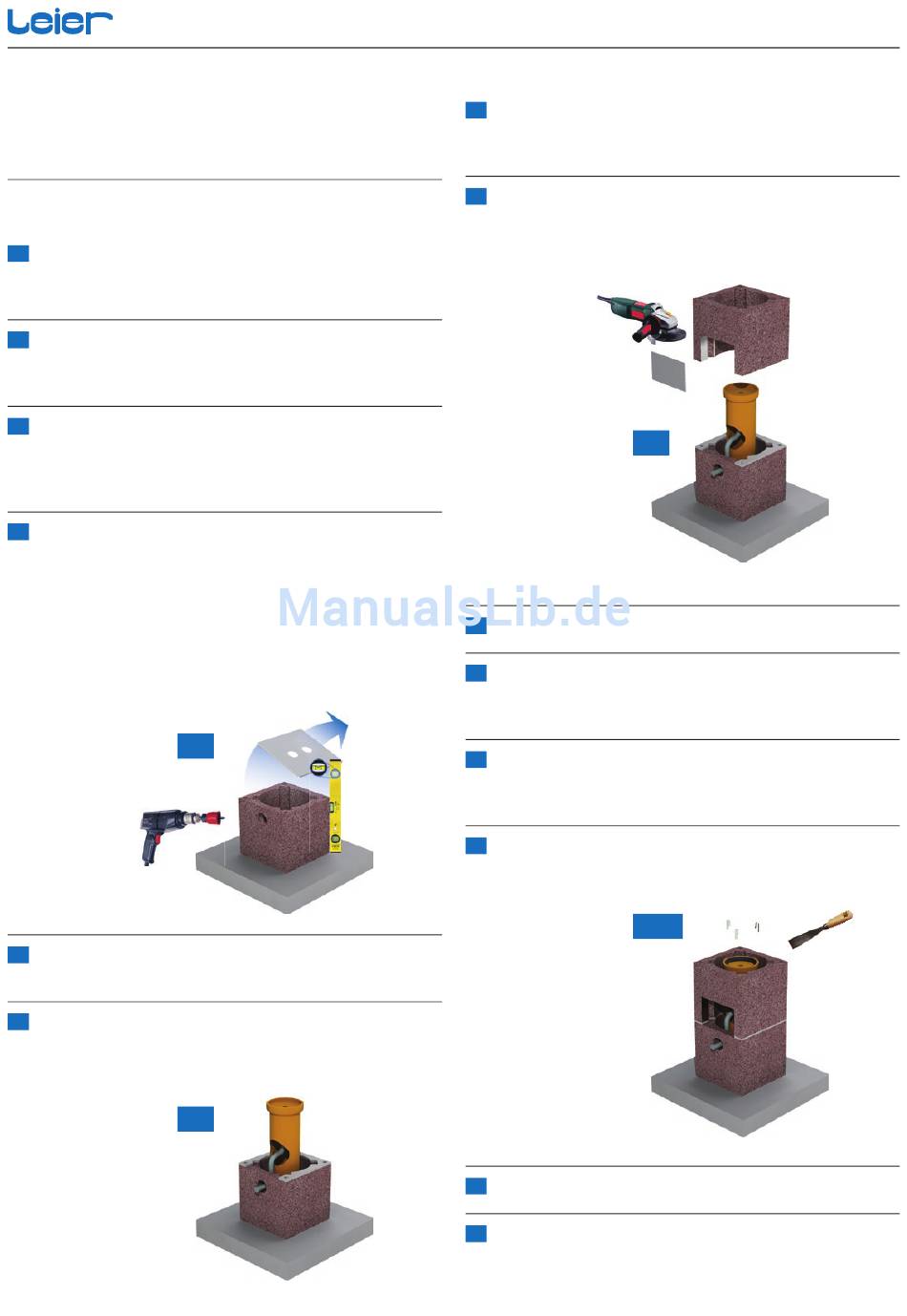

Ausgeschnittenen Mantelstein versetzen
und lotrecht ausrichten
1
Das Fundament des Kamins soll den statischen Anforderun-
gen entsprechen. Unter dem Kamin ist eine Isolierung
gegen Feuchtigkeit (Bitumenplatte) zu legen.
2
In den ersten Mantelstein ein Loch mit Durchmesser 30
mm, 10 cm von der oberen Kante für die Kondensatablau-
fl eitung bohren.
3
Den ausgebohrten oder ausgeschnittenen Mantelstein auf
ein Mörtelbett, das auf der ganze Oberfl äche des Funda-
ments aufgetragen ist, versetzen und genau eben anpas-
sen.
4
Mörtel mit ca.1 cm Dicke auf den Mantelstein auftragen.
(Für das exakte Aufbringen des Mörtels gibt es optional
eine Mörtelschablone.) Löcher oder Dichtfehler des Mantel-
steines, falls vorhanden, mit Mörtel vollständig verschließen.
In allen Fällen beachten, dass der innere Rand und die
Löcher an den Ecken des Mantelsteines frei von Mörtel
bleiben. (Nach dem Aufbringen des Mörtels wird die Mör-
telschablone entfernt)
Bohrmaschine
5
Den Sockelstein in die Mitte des Mantelsteins auf das Mör-
telbett stellen
6
Die Kondensatleitung des Sockelsteins durch das Loch des
ersten Mantelsteins führen und mit Silikon fi xieren.
Innovativ. Energieeffi zient. Sicher.
1-4
5-6
7
Den unteren Teil des zweiten Mantelsteins für den Kon-
densatabschlussdeckel mittig mit einem Winkelschleifer
ausschneiden. Maße: 24 x 13 cm (Breite x Höhe)
8
Den ausgeschnittenen Mantelstein auf den ersten stellen.
Mit einer Wasserwaage die vertikale Ausrichtung der Man-
telsteine überprüfen!
Winkelschleifer
7-8
9
Fugendichtmasse laut beigefügter Anweisung anrühren.
10
Wichtig! Die Verarbeitungstemperatur der Fugendichtmasse
beträgt mindestens plus 5 ° Außentemperatur; darunter ist
der Kaminaufbau zu unterlassen!
11
Den inneren Flansch des Sockelsteins mit einem feuchten
Schwamm gründlich reinigen, danach ausreichend Fugen-
dichtmasse auftragen.
12
Auf den keramischen Rand des Sockelsteines 3 Stück
Muffenklammern geometrisch gleichmäßig aufl egen.
9-12
13
Arbeitsvorgang, wie in Punkt 4. beschrieben, wiederholen.
14
Nächsten Mantelstein für die Putztüröffnung ausschneiden.
Größe des Ausschnittes: 33 x 21 cm. (Um die Genauigkeit
des Ausschnittes zu überprüfen, eventuell Putztüran-
schlussstück trocken aufsetzen.)
Spachtel
