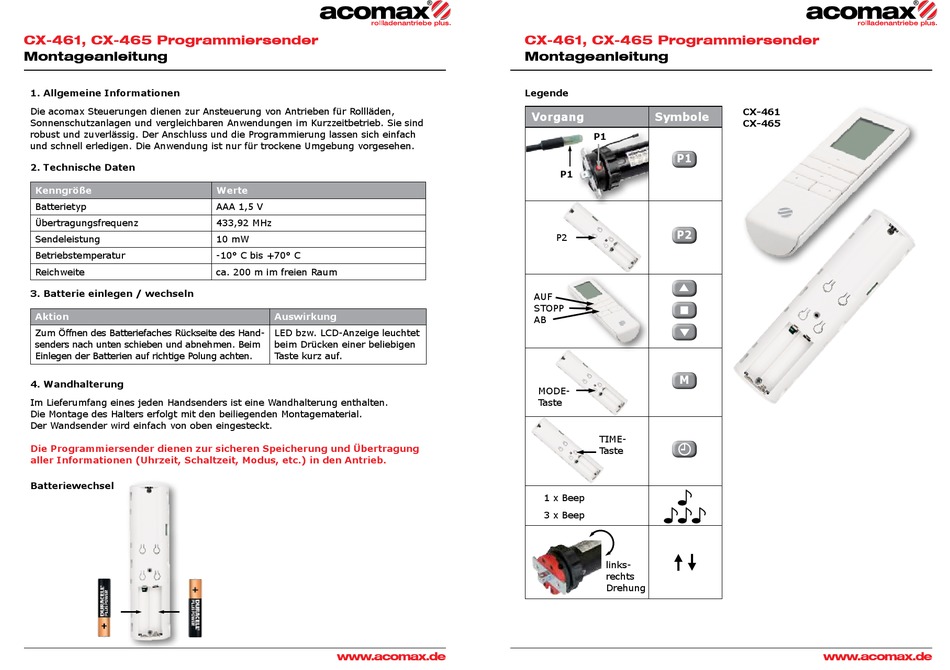

CX-461, CX-465 Programmiersender
Montageanleitung
1. Allgemeine Informationen
Die acomax Steuerungen dienen zur Ansteuerung von Antrieben für Rollläden,
Sonnenschutzanlagen und vergleichbaren Anwendungen im Kurzzeitbetrieb. Sie sind
robust und zuverlässig. Der Anschluss und die Programmierung lassen sich einfach
und schnell erledigen. Die Anwendung ist nur für trockene Umgebung vorgesehen.
2. Technische Daten
Kenngröße
Batterietyp
Übertragungsfrequenz
Sendeleistung
Betriebstemperatur
Reichweite
3. Batterie einlegen / wechseln
Aktion
Zum Öffnen des Batteriefaches Rückseite des Hand-
senders nach unten schieben und abnehmen. Beim
Einlegen der Batterien auf richtige Polung achten.
4. Wandhalterung
Im Lieferumfang eines jeden Handsenders ist eine Wandhalterung enthalten.
Die Montage des Halters erfolgt mit den beiliegenden Montagematerial.
Der Wandsender wird einfach von oben eingesteckt.
Die Programmiersender dienen zur sicheren Speicherung und Übertragung
aller Informationen (Uhrzeit, Schaltzeit, Modus, etc.) in den Antrieb.
Batteriewechsel
Werte
AAA 1,5 V
433,92 MHz
10 mW
-10° C bis +70° C
ca. 200 m im freien Raum
Auswirkung
LED bzw. LCD-Anzeige leuchtet
beim Drücken einer beliebigen
Taste kurz auf.
www.acomax.de
CX-461, CX-465 Programmiersender
Montageanleitung
Legende
Vorgang
Symbole
P1
P1
P1
P2
P2
AUF
STOPP
AB
M
MODE-
Taste
TIME-
Taste
1 x Beep
3 x Beep
links-
rechts
Drehung
CX-461
CX-465
www.acomax.de
Werbung
Verwandte Anleitungen für acomax CX-461
Inhaltszusammenfassung für acomax CX-461
- Seite 1 CX-461, CX-465 Programmiersender CX-461, CX-465 Programmiersender Montageanleitung Montageanleitung 1. Allgemeine Informationen Legende Die acomax Steuerungen dienen zur Ansteuerung von Antrieben für Rollläden, CX-461 Vorgang Symbole Sonnenschutzanlagen und vergleichbaren Anwendungen im Kurzzeitbetrieb. Sie sind CX-465 robust und zuverlässig. Der Anschluss und die Programmierung lassen sich einfach und schnell erledigen.
- Seite 2 CX-461, CX-465 Programmiersender CX-461, CX-465 Programmiersender Montageanleitung Montageanleitung 6. Programmierung Sender 5. Betriebsarten Vor dem Betrieb muss jedem Antrieb ein Handsender zugeordnet werden. Es stehen drei Betriebsarten zur Verfügung: • Manueller Modus (MAn): Aktion Auswirkung Anmerkung Nur manuelle Bedienung, Automatikbefehle nicht aktiv.
- Seite 3 CX-461, CX-465 Programmiersender CX-461, CX-465 Programmiersender Montageanleitung Montageanleitung 7. Drehrichtung ändern 9. Uhrzeit einstellen Die Einstellung der Uhrzeit ist nur im manuellen Modus möglich. Aktion Auswirkung Anmerkung Programmierknopf P1 am Antrieb drücken Aktion Auswirkung Anmerkung (ca. 5 sec.) bis Antrieb drei mal piepst und MODE-Taste so oft drücken bis in der Anzeige MAN...
- Seite 4 CX-461, CX-465 Programmiersender CX-461, CX-465 Programmiersender Montageanleitung Montageanleitung 10. Einstellen der automatischen Auf- und Abfahrzeit 11. Programmierung löschen Die Einstellung der AUF-/AB-Zeit ist nur im Automatik-/Zufallsmodus möglich. Erfolgt Aktion Auswirkung Anmerkung innerhalb von 10 Sekunden keine Tastenbetätigung, wird die Einstellung automatisch ge- Bei Mehrkanal-Sendern mit der links- bzw- schlossen.
