Verwandte Anleitungen für Asus VC239H
Inhaltszusammenfassung für Asus VC239H

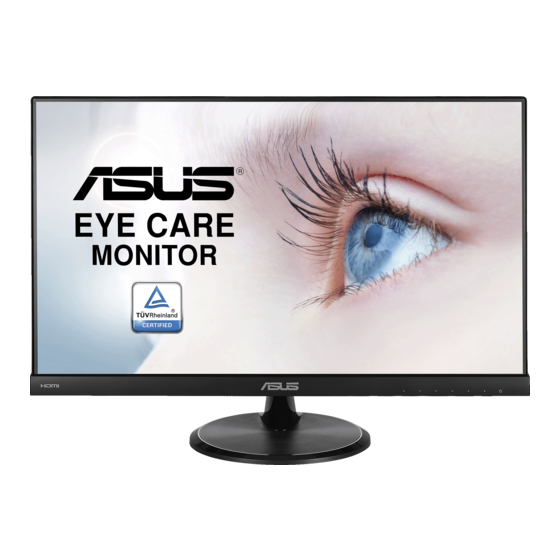

- Seite 1 VC239-Serie LCD-Monitor Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Werkzeug übersetzt werden; ausgenommen hiervon sind Kopien des Käufers für Sicherungszwecke. Die Garantie oder der Service wird unter folgenden Bedingungen nicht verlängert: (1) Das Produkt wird ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder verändert, (2) die Seriennummer des Produkts fehlt oder ist unleserlich. -
Seite 3: Hinweise
Hinweise FCC-Hinweis Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: • Dieses Gerät darf keine Funkstörungen verursachen. • Dieses Gerät muss jegliche empfangenen Funkstörungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Regularien übereinstimmend befunden. Diese Grenzwerte wurden geschaffen, um angemessenen Schutz gegen Störungen beim Betrieb in Wohngebieten zu gewährleisten. Dieses Gerät erzeugt, verwendet und strahlt Hochfrequenzenergie ab und kann – falls nicht in Übereinstimmung mit den Anweisungen des Herstellers installiert und verwendet – Störungen der Funkkommunikation verursachen. Allerdings ist nicht gewährleistet, dass es in bestimmten Installationen nicht zu Störungen kommt. Falls dieses Gerät Störungen des Radio- oder Fernsehempfangs verursachen sollte, was leicht durch Aus- und Einschalten des Gerätes herausgefunden werden kann, wird dem Anwender empfohlen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beseitigen: • Neuausrichtung oder Neuplatzierung der Empfangsantenne(n). • Vergrößern des Abstands zwischen Gerät und Empfänger. • Anschluss des Gerätes an einen vom Stromkreis des Empfängers getrennten Stromkreis. • Hinzuziehen des Händlers oder eines erfahrenen Radio-/ Fernsehtechnikers. ® Als Energy Star Partner hat unser Unternehmen festgestellt, ® dass dieses Produkt die Richtlinien von Energy Star bez. Energieeffizienz einhält. Canadian Department of Communications –... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise • Es empfiehlt sich, vor dem Aufstellen des Monitors die mitgelieferte Dokumentation aufmerksam durchzulesen. • Um Brände oder einen Stromschlag zu verhindern, darf der Monitor nicht Regen oder Feuchtigkeit ausgesetzt werden. • Versuchen Sie nicht, das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung im Geräteinnern kann zu schweren Verletzungen führen. • Falls ein Teil der Stromversorgung beschädigt werden sollte, versuchen Sie nicht, die Komponenten selbst zu reparieren. Wenden Sie sich an einen qualifizierten Servicetechniker oder an Ihren Händler. • Überprüfen Sie vor Nutzung des Geräts, ob alle Kabel ordnungsgemäß eingesteckt und die Stromkabel nicht beschädigt sind. Wenden Sie sich bei derartigen Schäden sofort an den Händler, bei dem Sie das Gerät erworben haben. • Die Öffnungen und Schlitze oben oder seitlich am Gerätegehäuse dienen der Belüftung. Versperren Sie sie nicht. Stellen Sie das Gerät nie in der Nähe von oder über Heizkörper oder einer anderen Wärmequelle auf, wenn nicht für ausreichende Belüftung gesorgt ist. • Der Monitor sollte nur von der auf dem Etikett angegebenen Stromquelle versorgt werden. Wenn Sie nicht wissen, welche Stromspannung und -stärke bei Ihnen standardmäßig zu finden ist, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben, oder an den für Sie zuständigen Stromversorger. • Verwenden Sie den örtlichen Standards entsprechende Stecker. • Verhindern Sie Überlastungen bei Mehrfachsteckdosen und Verlängerungskabeln; sie lösen u. U. einen Brand oder einen Stromschlag aus. • Vermeiden Sie Staub, Feuchtigkeit und extreme Temperaturen. Stellen Sie den Monitor nicht in einer Umgebung auf, in der mit Feuchtigkeit zu rechnen ist. Stellen Sie das Gerät auf eine stabile Fläche. - Seite 5 • Bei technischen Problemen mit dem Monitor wenden Sie sich an einen qualifizierten Servicetechniker. • Sorgen Sie für eine Erdung, bevor Sie den Netzstecker an die Steckdose anschließen. Achten Sie beim Trennen der Erdung darauf, zuvor den Netzstecker aus der Steckdose zu ziehen. Bitte verwenden Sie den Adapter ADP-40KD oder ADP-33AW von DELTA. WARNUNG Die Nutzung anderer als der angegebenen Kopf- oder Ohrhörer kann aufgrund übermäßiger Geräuschpegel zu Hörverlust führen.
-
Seite 6: Pflege Und Reinigung
Pflege und Reinigung • Vor Hochheben oder Versetzen des Monitors sollten sämtliche Kabel herausgezogen werden. Halten Sie sich beim Aufstellen des Monitors an die Hinweise zum Anheben des Geräts. Fassen Sie das Gerät beim Heben oder Tragen an den Kanten. Heben Sie das Display nicht am Ständer oder am Kabel an. • Reinigung. Schalten Sie den Monitor aus und ziehen Sie das Stromkabel heraus. Reinigen Sie die Oberfläche mit einem fusselfreien, weichen Tuch. Hartnäckige Flecken können mit einem Tuch mit mildem Reinigungsmittel entfernt werden. • Alkohol-oder azetonhaltige Reiniger dürfen nicht verwendet werden. Verwenden Sie einen speziell für LCDs vorgesehenen Reiniger. Sprühen Sie Reiniger nie direkt auf das Display, denn er könnte in das Geräteinnere gelangen und einen Stromschlag verursachen. Folgendes stellt keinen Fehler oder Problem dar: • Bei erstmaligem Gebrauch kann der Bildschirm flackern. Schalten Sie das Gerät am Stromschalter aus und wieder ein, damit das Flackern verschwindet. • Unter Umständen ist das Display unterschiedlich hell; dies hängt vom eingestellten Desktop-Hintergrund ab. • Wenn längere Zeit dasselbe Bild auf dem Display steht, hinterlässt es u. U. ein Nachbild. Dieses Bild verschwindet langsam. Sie können dieses Verschwinden durch Ausschalten des Geräts für mehrere Stunden (am Stromschalter) unterstützen. • Wenn der Bildschirm erlischt, blinkt oder leer bleibt, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben, oder das für Sie zuständige Servicecenter. Versuchen Sie nicht, den Monitor selbst zu reparieren! -
Seite 7: So Finden Sie Weitere Informationen
So finden Sie weitere Informationen Folgende Informationsquellen liefern weitere Hinweise sowie Updates für Produkte und Software. ASUS-Internetseiten Die Web-Sites des Unternehmens für die einzelnen Länder liefern aktualisierte Informationen über Hardware und Software von ASUS. Die allgemeine Web-Site: http://www.asus.com Weitere Dokumentation Das Gerätepaket enthält u. U. vom Händler beigelegte Zusatzdokumentation. Diese ist nicht Teil des Standardpakets. -
Seite 8: Herzlich Willkommen
Herzlich willkommen! ® Vielen Dank, dass Sie diesen ASUS LCD-Monitor gekauft haben! Dieser neueste Widescreen LCD-Monitor von ASUS verfügt über ein schärferes, breiteres und helleres Display als seine Vorgänger plus eine Reihe von Funktionen, die das Arbeiten mit dem Gerät noch angenehmer und die Darstellung noch natürlicher machen. Diese Funktionen und Merkmale sorgen für die augenfreundliche und brillante Bildwiedergabe des Monitors! Lieferumfang Prüfen Sie den Lieferumfang auf folgende Komponenten: LCD-Monitor Monitorfuß Schnellstartanleitung Garantiekarte 1x Netzkabel 1x Audiokabel (optional) 1x HDMI-Kabel (optional) 1x VGA-Kabel (optional) 1x Netzteil DVI-Kabel (optional) • Wenn eine der o. a. Komponenten beschädigt ist oder fehlt, wenden Sie sich sofort an den Händler, bei dem Sie das Gerät gekauft haben. ASUS LCD-Monitor VC239-Serie... -
Seite 9: Monitor Montieren
ACHTUNG Monitor montieren So montieren Sie den Monitor: Legen Sie den Monitor mit der Bildschirmseite nach unten auf einen Tisch, legen Sie ein Tuch unter; bringen Sie dann die Basis am Arm an und befestigen Sie sie mit der Schraube. Sie lässt sich problemlos von Hand festziehen. Stellen Sie einen für Sie bequemen Neigungswinkel ein. Kapitel 1: Einführung... -
Seite 10: Anschließen Der Kabel
Anschließen der Kabel 1.4.1 Geräterückseite VC239H VC239N/N-W HDMI VC239HE HDMI Wechselstromeingang DVI-Anschluss HDMI-Port VGA-Anschluss Audioeingang Kensington-Schloss ASUS LCD-Monitor VC239-Serie... -
Seite 11: Einführung
Einführung 1.5.1 Steuertaste verwenden Verwenden Sie die Steuertaste an der Rückseite des Monitors zum Anpassen der Bildeinstellungen. VC239H /VC239HE VC239N Auto VC239N-W Auto Betriebsanzeige: • Die Farbe der LED hat folgende Bedeutung: Status Beschreibung Weiß Gelb Standby-Modus Ein-/Austaste: • Taste zum Ein- und Ausschalten des Geräts. Menütaste: • Taste zum Aufrufen des OSD-Menüs. GamePlus-Taste • Diese Schnelltaste aktiviert die GamePlus-Funktion. Kapitel 1: Einführung... - Seite 12 • GamePlus: Die GamePlus-Funktion bietet einen Werkzeugsatz und erzeugt eine bessere Spielumgebung beim Spielen unterschiedlicher Spieltypen. Insbesondere die Zielpunkt-Funktion wurde speziell für Neulinge oder Anfänger erstellt, die sich für Egoshooter interessieren. QuickFit-Taste: • Dies ist eine Schnelltaste zum Aktivieren der QuickFit-Funktion zur erleichterten Ausrichtung. • Die QuickFit-Funktion enthält 5 Seiten herkömmlicher Gittermuster, Papiergrößen und Fotogrößen. Zu Einzelheiten siehe Seite 1-6. Taste für Eingangswahl: • Mit dieser Taste wird zwischen VGA-, DVI-(VC239H/N/N-W) und HDMI- (VC239H/HE) Eingangssignal umgeschaltet. Auto-Taste • Auto-Einstellung: Automatisches Anpassen des Bildes auf die optimalen Positions-, Takt- und Phase-Einstellungen. (Nur bei VGA-Eingangssignal verfügbar.) Schließen-Taste: • Hiermit verlassen Sie das OSD-Menü. Verknüpfung-Taste 1: • Dies ist eine Verknüpfung-Taste. Die Standardeinstellunge ist Helligkeit. Verknüpfung-Taste 2: • Dies ist eine Verknüpfung-Taste. Die Standardeinstellung ist Blaulichtfilter. ASUS LCD-Monitor VC239-Serie...
-
Seite 13: Quickfit-Funktion
1.5.2 QuickFit-Funktion Die QuickFit-Funktion enthält drei Muster: (1) Gitter (2) Papiergröße (3) Fotogröße. Gittermuster: Vereinfachen Designern und Benutzern die Anordnung von Inhalten und Layout einer Seite; dadurch erhalten sie ein einheitlicheres Aussehen und einen authentischeren Eindruck (Raster 1 nur bei VC239HE). Alignment Grid 1 Alignment Grid 2 Papiergröße: Ermöglicht Benutzern die Ansicht ihrer Dokumente in Originalgröße auf dem Bildschirm. Brief Letter EXIT EXIT Fotogröße: Ermöglicht Fotografen und anderen Benutzern die exakte Ansicht und Bearbeitung ihrer Fotos in Originalgröße auf dem Bildschirm. 8x10 Kapitel 1: Einführung... -
Seite 14: Abnehmen Des Schwenkarms/Fußes (Zur Vesa-Wandmontage)
Abnehmen des Schwenkarms/Fußes (zur VESA-Wandmontage) Der abnehmbare Ständer dieses Monitors wurde speziell zur VESA- Wandmontage entwickelt. Der Schwenkarm/Fuß wird wie folgt abgenommen Ziehen Sie das Stromkabel und die Signalkabel heraus. Legen Sie den Monitor mit der Vorderseite nach vorne auf einen sauberen Tisch. Lösen Sie die Schraube an der Unterseite der Basis von Hand, entfernen Sie die Basis vom Ständer. Entfernen Sie dann mit Ihren Fingern die Gelenkabdeckung vom Monitorgehäuse. Entfernen Sie die beiden Schrauben am Arm mit einem Schraubendreher (Abbildung 1), lösen Sie dann den Arm/Ständer vom Monitor. • Um Schäden am Monitor zu verhindern, sollte der Tisch mit einem weichen Tuch bedeckt werden. • Halten Sie beim Aufdrehen der Schrauben den Monitorfuß fest. Abbildung 1 • Das VESA-Wandmontageset (100 x 100 mm) ist nicht im standardmäßigen Lieferumfang enthalten. • Verwenden Sie nur Wandmontagehalterungen mit UL-Listing-Prüfzeichen mit einer Mindestbelastung von 28,8 kg (Schrauben: M4 x 10 mm). ASUS LCD-Monitor VC239-Serie... -
Seite 15: Einstellen Des Monitors
Einstellen des Monitors • Für eine optimale Draufsicht sollten Sie direkt auf das Display schauen und dabei den Neigungswinkel des Monitors so einstellen, dass Sie das Display bequehm ansehen können. • Halten Sie den Monitorfuß während der Einstellung des Winkels fest. • Der Neigungswinkel Ihres Monitors kann zwischen +20° und -5° angepasst werden. -5° ~ +20° Es ist normal, dass der Monitor während der Anpassung des Betrachtungswinkels leicht wackelt. Kapitel 2: Aufbau und Konfiguration... -
Seite 16: Osd-Menü (Bildschirmmenü)
Landschaftsmodus Splendid Blaulichtfilter Standardmodus Farbe Theatermodus Bildeinrichtung Spielmodus Eingangswahl Nachtmodus System-Einstellungen sRGBmodus Verknüpfung Lesemodus Dunkelkammer-Modus Blenden Sie das OSD-Menü mit der Menü-Taste ein. Drücken Sie zum Umschalten zwischen den Menüoptionen und . Währen Sie sich im Menü bewegen, wird der Name der aktuell ausgewählten Option hervorgehoben. Drücken Sie zur Auswahl der hervorgehobenen Option im Menü die -Taste. Wählen Sie mit und den gewünschten Parameter. Rufen Sie mit der -Taste den Regler auf und nehmen dann entsprechend den Anzeigen im Menü mit und Änderungen vor. Wählen Sie zum Zurückkehren zum vorherigen Menü bzw. zum Zustimmen und Zurückkehren zum vorherigen Menü . ASUS LCD-Monitor VC239-Serie... -
Seite 17: Die Osd-Funktionen
3.1.2 Die OSD-Funktionen Splendid Diese Funktion enthält 8 Optionen, die Sie nach Bedarf einstellen können. Alle Modi verfügen über eine Funktion zum Zurücksetzen, d. h., Sie können die Einstellung beibehalten oder zum vordefinierten Modus zurückkehren. VC239 Standardmodus VGA 1920x1080 0 @ 60Hz Landschaftsmodus Splendid Blaulichtfilter Standardmodus Farbe Theatermodus Bildeinrichtung Spielmodus Eingangswahl Nachtmodus System-Einstellungen sRGBmodus Verknüpfung Lesemodus Dunkelkammer-Modus • Landschaftsmodus: Die optimale Einstellung für die Anzeige von Landschaftsaufnahmen mit SPLENDID™ Video Intelligence Technology. • Standardmodus: Empfiehlt sich für Dokumentbearbeitung mit SPLENDID™ Video Intelligence Technology. • Theatermodus: Die Einstellung der Wahl für das Betrachten von Filmen mit SPLENDID™ Video Intelligence Technology. • Spielmodus: Die Einstellung der Wahl für Spiele mit SPLENDID™ Video Intelligence Technology. - Seite 18 Stufe 0: Keine Änderung. • Stufe 1 ~ 4: Je höher die Stufe, desto stärker wird das blaue Licht reduziert. • Wenn Blaulichtfilter aktiviert ist, werden die Standardeinstellungen des Standardmodus automatisch importiert. • Zwischen Stufe 1 und Stufe 3 ist die Helligkeitsfunktion vom Nutzer konfigurierbar. • Stufe 4 ist die optimierte Einstellung. Entspricht der TÜV Low Blue Light- Zertifizierung. Die Helligkeitsfunktion ist nicht vom Nutzer konfigurierbar. Farbe Mit dieser funktion wählen sie die gewünschte bildfarbe. VC239 Standardmodus VGA 1920x1080 0 @ 60Hz Splendid Helligkeit Blaulichtfilter Kontrast Farbe Sättigung Farbtemp. Bildeinrichtung Hautton Eingangswahl System-Einstellungen Verknüpfung ASUS LCD-Monitor VC239-Serie...
- Seite 19 Blaulichtfilter Farbe VividPixel Bildeinrichtung ASCR Eingangswahl Position System-Einstellungen Fokus Verknüpfung Auto-Einstellung • Schärfe: Stellt die Bildschärfe ein. Möglich sind Werte zwischen 0 und 100. Kontrollen: Stellt das Seitenverhältnis auf „Vollbild“, „4:3“ oder • „Overscan“ ein. • VividPixel: ASUS exklusive Technologie, die realistische Darstellung für kristallklaren und detailorientierten Genuss bietet. Möglich sind Werte zwischen 0 und 100. • ASCR: Wählen Sie EIN bzw. AUS zum Aktivieren bzw. Deaktivieren des dynamischen Kontrastverhältnisses. • Position: Stellt die horizontale Position (H-Position) und die vertikale Position (V-Position) des Bilds ein. Möglich sind Werte zwischen 0 und 100 (nur bei VGA-Eingangssignal verfügbar). • Fokus: Verringert das vertikale und horizontale Zeilenrauschen; hierbei werden Phase und Takt getrennt eingestellt. Möglich sind Werte zwischen 0 und 100 (nur bei VGA-Eingangssignal verfügbar). Kapitel 3: Allgemeines...
-
Seite 20: Eingangswahl
• Auto-Einstellung: Automatisches Anpassen des Bildes auf die optimalen Positions-, Takt- und Phase-Einstellungen. (Nur bei VGA-Eingangssignal verfügbar.) • 4:3 ist nur verfügbar, wenn sich die Eingangsquelle im 4:3-Format befindet. OverScan ist nur bei HDMI-Eingangsquellen verfügbar. • Die Phase passt die Phase des Pixeltaktsignals an. Bei falscher Einstellung der Phase zeigt der Bildschirm horizontale Störungen. • Der Takt (Pixelfrequenz) steuert die Anzahl von Pixeln bei horizontaler Abtastung. Wenn die Frequenz nicht richtig eingestellt ist, zeigt der Bildschirm vertikale Streifen, das Bild wird nicht proportional dargestellt. Eingangswahl Wählen Sie die Eingangsquelle zwischen VGA-, DVI-(VC239H/N/N-W) und HDMI- (VC239H/HE) Eingangssignal. VC239 Standardmodus VGA 1920x1080 0 @ 60Hz Splendid Blaulichtfilter Farbe HDMI Bildeinrichtung Eingangswahl System-Einstellungen Verknüpfung ASUS LCD-Monitor VC239-Serie... -
Seite 21: Systemeinstellungen
OSD-Einstellungen System-Einstellungen Sprache Verknüpfung Tastensperre Mehr VC239 Standardmodus VGA 1920x1080 0 @ 60Hz Splendid Zurück Information Blaulichtfilter Farbe Betriebsanzeige Bildeinrichtung Ein-/Austaste-Sperre Eingangswahl Fabrikseinst System-Einstellungen Verknüpfung • Splendid Demo Mode: Hiermit wird die Funktion „Splendid“ im Demomodus ausgeführt. • Lautstärke (nur beim VC239H): Zum Einstellen der Lautstärke des Ausgangssignals. Kapitel 3: Allgemeines... - Seite 22 GamePlus-Hauptmenü - Timer - Position Position • ECO Mode: Zum Aktivieren des Stromsparmodus. • OSD-Einstellungen: Zum Anpassen von OSD-Abschaltzeit, DDC/CI und Transparenz der Bildschirmanzeige. • Sprache: Zur Auswahl der Sprache für das OSD-Menü. Die Auswahlmöglichkeiten sind: Englisch, Französisch, Deutsch, Spanisch, Italienisch, Niederländisch, Russisch, Traditionelles Chinesisch, Vereinfachtes Chinesisch, Japanisch, Persisch, Thai, Indonesisch, Polnisch, Türkisch, Portugiesisch, Tschechisch, Kroatisch, Ungarisch, Rumänisch und Koreanisch. • Tastensperre: Zum Deaktivieren aller Tastenfunktionen. Wenn Sie die zweite Taste auf der rechten Seite länger als fünf Sekunden gedrückt halten, wird die Tastensperre deaktiviert. • Mehr: Zum Aufrufen der nächsten Seite mit Systemeinstellungen. • Zurück: Zum Aufrufen der vorherigen Seite mit Systemeinstellungen. • Information: Zur Anzeige der Monitordaten. • Betriebsanzeige: Ein-/Ausschalten der Betriebs-LED. • Ein-/Austaste-Sperre: Zum Deaktivieren / Aktivieren der Ein-/Austaste. • Fabrikseinst: Mit „Ja“ werden alle Einstellungen auf die werksseitigen Standardvorgaben zurückgesetzt. ASUS LCD-Monitor VC239-Serie...
-
Seite 23: Verknüpfung
Verknüpfung Durch Auswahl dieser Option können Sie die beiden Verknüpfung- Taste einstellen. VC239 Standardmodus VGA 1920x1080 0 @ 60Hz Verknüpfung 1 Splendid Verknüpfung 2 Blaulichtfilter Farbe Bildeinrichtung Eingangswahl System-Einstellungen Verknüpfung • Verknüpfung 1: Sie können zwischen „Blaulichtfilter“, „Splendid“, „Helligkeit“, „Auto-Einstellung“ (VC239H/VC239HE), „Kontrast“, „Farbtemp“, „Lautstärke“ (nur beim VC239H), „GamePlus“ und QuickFit (nur beim VC239N-W) wählen und die entsprechende Funktion als Schnelltaste festlegen. • Verknüpfung 2: Sie können zwischen „Blaulichtfilter“, „Splendid“, „Helligkeit“, „Auto-Einstellung“ (VC239H/VC239HE), „Kontrast“, „Farbtemp“, „Lautstärke“ (nur beim VC239H), „GamePlus“ und QuickFit (nur beim VC239N-W) wählen und die entsprechende Funktion als Schnelltaste festlegen. Kapitel 3: Allgemeines... -
Seite 24: Technische Daten
D-Sub-Eingang Audio Line-in Nein Nein < 16 W* Stromverbrauch im Betrieb Hinweis *Basierend auf Energy Star 7.0-Standard Schwarz/ Gehäusefarben Schwarz Schwarz Weiß < 0,5 W Energiesparmodus < 0,5 W Abgeschaltet Neigung -5° ~ +20° VESA-Wandmontage ja (100 mm x 100 mm) Abmessungen Gerät (B X H x T) 533,2 x 383,17 x 199,55 mm 589 x 443 x 121 mm/ 589 x 443 x Verpackungsabmessungen (B x H x T) 589 x 448 x 121 mm 121 mm Nettogewicht (ca.) 3,4 kg Bruttogewicht (ca.) 5,2 kg Nennspannung WS 100-240 V (Diffusionsspannung) ASUS LCD-Monitor VC239-Serie... -
Seite 25: Problembeseitigung (Faq)
Das Bild zittert oder Wellen sind • Überprüfen Sie, ob das Signalkabel zu sehen. ordnungsgemäß am Monitor und am PC eingesteckt ist. • Entfernen Sie elektrische Geräte, die Interferenzen verursachen können, aus der Nähe des Monitors. Das Bild weist Farbfehler auf • Sehen Sie nach, ob Pins im Signalkabel verbogen (Weiß wird nicht als Weiß sind. angezeigt). • Setzen Sie das Gerät mittels OSD-Menü zurück. • Ändern Sie die RGB-Einstellungen oder die Farbtemperatur im OSD-Menü. Kein Ton bzw. Ton zu leise. • Sehen Sie nach, ob das Audiokabel (VC239H) ordnungsgemäß am Monitor angeschlossen ist. • Ändern Sie die Lautstärke am Monitor und am • Vergewissern Sie sich, dass die Soundkarte im PC ordnungsgemäß installiert und aktiviert ist. • Stellen Sie über das OSD sicher, dass die Audioquelle stimmt. 3-10 Kapitel 3: Allgemeines... -
Seite 26: Unterstützte Timings
1280 x 720 (RB) 60Hz 44,444kHz 1280 x 720 60Hz 44,772 kHz 1280 x 720 75Hz 56,456kHz 1280 x 768 (RB) 60Hz 47,396kHz 1280 x 800 (RB) 60Hz 49,306kHz 1280 x 800 60Hz 49,702kHz 1280 x 800 75Hz 62,795kHz 1366 x 768 60Hz 47,712 kHz 1440 x 900 (RB) 60Hz 55,469 kHz 1440 x 900 75Hz 70,635 kHz 1680 x 1050 (RB) 60Hz 64,674 kHz 1920 x 1080 60Hz 66,587 kHz ASUS LCD-Monitor VC239-Serie 3-11... - Seite 27 SD/HD-Timings (nur HDMI-Eingang) HDMI 1.3, CEA-861B-Formate, SD/HD-unterstützte primäre Timings von (nur HDMI- Eingang) Auflösung Wiederholfrequenz Horizontalfrequenz 640 x 480P 59,94/60 Hz 31,469 / 31,5 kHz 720 x 480P 59,94/60 Hz 31,469 / 31,5 kHz 720 x 576P 50Hz 31,25 kHz 1280 x 720P 50Hz 37,5 kHz 1280 x 720P 59,94/60 Hz 44,955 / 45 kHz 1920 x 1080i 50Hz 28,125 kHz 1920 x 1080i 59,94/60 Hz 33,716 / 33,75 kHz HDMI 1.3, CEA-861B-Formate, SD/HD-unterstützte optionale Timings von (nur HDMI- Eingang) Auflösung Wiederholfrequenz...
