Verwandte Anleitungen für eflizzer TUBO
Inhaltszusammenfassung für eflizzer TUBO

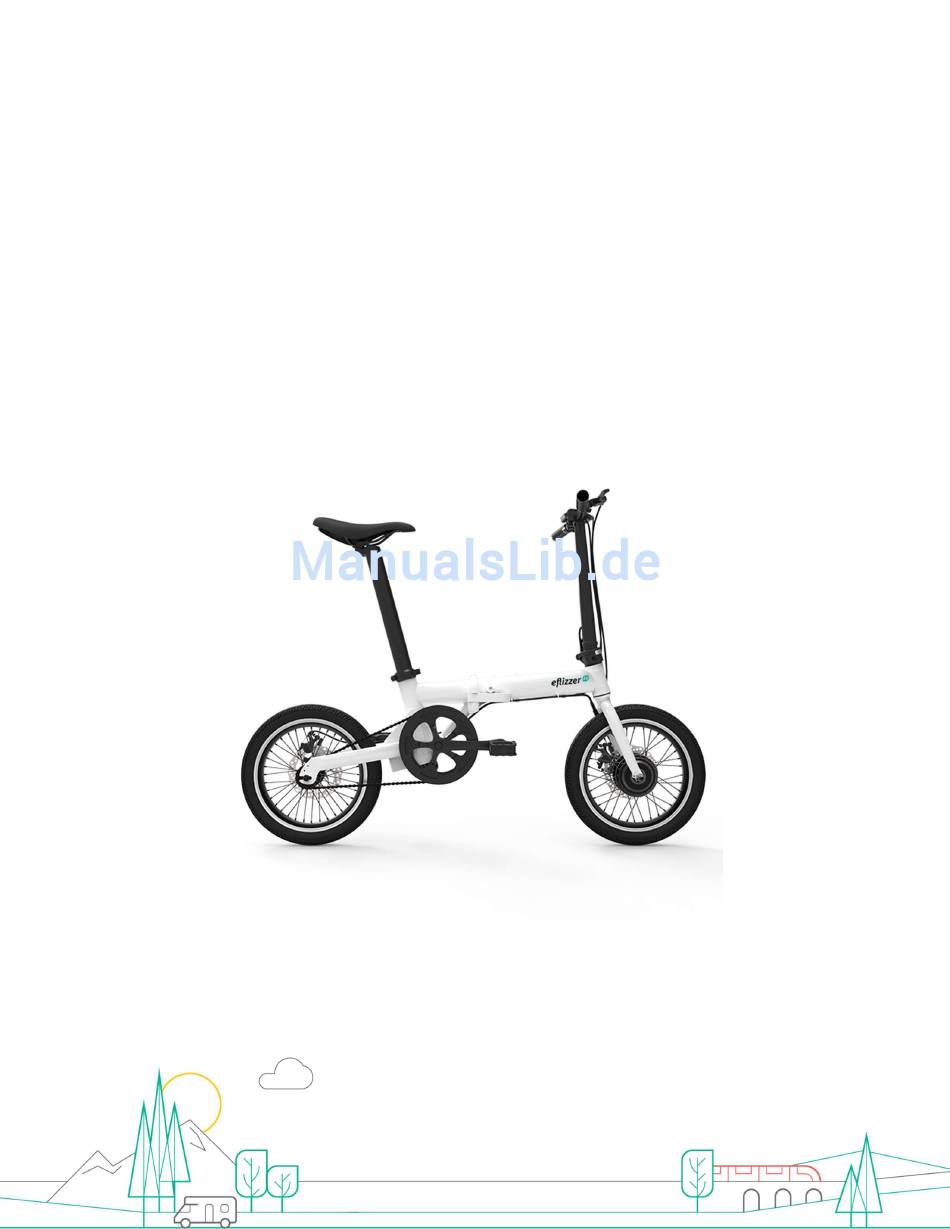

- Seite 1 Eflizzer Webshop +41 43 542 66 90 support@eflizzer.ch Benutzerhandbuch TUBO...
-
Seite 2: Einführung
Eflizzer Webshop +41 43 542 66 90 support@eflizzer.ch 1. Einführung Bitte lesen Sie die Gebrauchsanleitung gründlich durch, bevor Sie den eflizzer Tubo benutzen. Bei unsachgemässer Bedienung können wir keine Garantie gewährleisten. -
Seite 3: Übersicht
Eflizzer Webshop +41 43 542 66 90 support@eflizzer.ch 2. Übersicht Sattel Kontroller Box Motor Ladeanschluss Stromanschluss Vordergabel Sattelrohr mit Akku Kettenblatt vorne Faltmechanismus des Lenkes Schnellspanner Sattelrohr Faltpedal Lenkerstange Hinterrad Rahmen Lenker Bremsscheibe Vorderrad LCD Display Kette Scheibenbremse vorne... - Seite 4 Eflizzer Webshop +41 43 542 66 90 support@eflizzer.ch Kontrolle jeweils vor Fahrtbeginn und vor der ersten Nutzung Jedes Fahrrad wird von uns bereitgestellt und getestet. Beachten Sie vor Ihrer ersten Fahrt folgendes: Die Batterie des Elektro-Faltrades ist beim Kauf eventuell nicht vollständig aufgeladen, bitte laden Sie den Akku vor der ersten Nutzung vollständig auf.
- Seite 5 Eflizzer Webshop +41 43 542 66 90 support@eflizzer.ch 4. Zusammenklappen/ Aufklappen des Fahrrads Klappen Sie das Fahrrad zusammen, wie in den nachfolgenden Schritten erläutert. Bild Beschreibung 1. Schnellspanner am Sattelrohr öffnen 2. Sattelrohr bis zum Anschlag hinunter drücken...
- Seite 6 Eflizzer Webshop +41 43 542 66 90 support@eflizzer.ch 3. Schnellspanner am Lenker öffnen 4. Lenker nach vorne drehen, bis Bremsen senkrecht nach unten gedreht sind. Schnellspanner wieder anziehen 5. Verschluss des Lenkers öffnen und Lenker hinunter klappen 6. Pedale waagrecht stellen 7.
-
Seite 7: Aufklappen
Eflizzer Webshop +41 43 542 66 90 support@eflizzer.ch 4.1 Aufklappen Die oben genannten Schritte in umgekehrter Reihenfolge durchführen, um das Elektro- Faltrad aufzuklappen. Bitte achten Sie darauf, dass die Sattelstange nicht über die Markierung herausgezogen wird. Prüfen Sie auch, ob die Schnellspanner an der Lenkstange sowie an der Sattelstange satt angezogen sind. -
Seite 8: Aufladen Des Akkus
Eflizzer Webshop +41 43 542 66 90 support@eflizzer.ch 4.3 Aufladen des Akkus Bild Beschreibung Schliessen Sie den Stecker am Stromanschluss oben an der Sattelstange an Stecken Sie nun das Ladegerät an Ihren Stromanschluss Die LED Anzeige am Ladegerät leuchtet rot ... - Seite 9 Eflizzer Webshop +41 43 542 66 90 support@eflizzer.ch 4.4 Fahrmodus Richtlinien für die Strassenzulassung sind je nach Land verschieden. Bitte kontaktieren Sie uns, wenn Sie die Ländereinstellungen anpassen möchten. Schweiz / Österreich Deutschland Mit Handgas Fahren mit Handgas. Ohne zu Anfahrtshilfe bis 6 treten.
- Seite 10 Der Akku des Elektro-Faltrades ist beim Kauf eventuell nicht vollständig geladen, bitte laden Sie die Batterie vor der ersten Nutzung vollständig auf. Benutze Sie nur das passende Eflizzer Ladegerät, ansonsten könnte die Batterie oder elektrische Zubehörteile beschädigt werden. ...
- Seite 11 Wirksamkeit der Bremsen testen Funktion des Gasdrehgriffs überprüfen Radachse testen Funktion des Motors testen Sollten Sie ein Problem haben, das Sie nicht selber lösen können, bitten wir Sie den eflizzer Webshop oder deinen eflizzer Händler zu kontaktieren.
- Seite 12 Eflizzer Webshop +41 43 542 66 90 support@eflizzer.ch 9. Technische Daten Fahrmodus Handgasunterstützung bis 20 km/h Tretunterstützung bis 25 km/h Unterstützungstufen Ohne Motor fahrbar Motorisierung Motor 250 W Spannung 36 V Motor Brand Akku Kapazität 7 Ah Wh-Wert Akku 252 Wh...
-
Seite 13: Abmessungen
Eflizzer Webshop +41 43 542 66 90 support@eflizzer.ch Rahmen Aluminium Vorderlicht LED (Batterie betrieben) Rücklicht LED (Batterie betrieben) 16” Bremsen Scheibenbremsen Gangschaltung Singlespeed Federgabel keine Kette Rostfrei KMC Schutzblech vorne u. hinten inklusive Abmessungen Grösse 125 cm x 51 cm x 90 cm (L x B x H) Grösse wenn... - Seite 14 4. Schäden jeder Art durch unbefugten Service oder Installationen 5. Schäden die aufgrund normaler Abnutzung entstehen Der Eflizzer Webshop behält sich das Recht vor und ist alleine verantwortlich für Reparatur und Austausch des Produktes. Und nun wünschen wir Ihnen viel Spass mit eflizzer Tubo elektro Faltrad.
