Inhaltszusammenfassung für Uemis ZURICH SDA

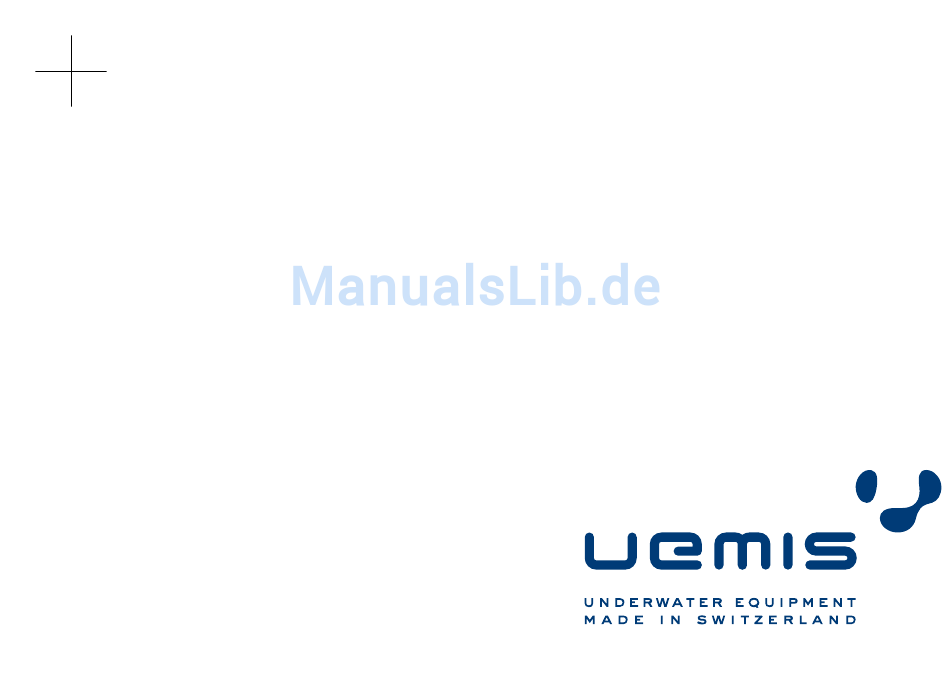

- Seite 1 DEUTSCH uemis ZURICH Scuba Diver Assistant Kurzanleitung...
- Seite 2 Selbsterklärende Funktionen und Anzeigen wer� den nicht beschrieben. Laden Sie die Batterie vor dem ersten Gebrauch vollständig mit dem uemis Travel Charger oder über den USB�Anschluss des PCs. Führen Sie die unter Einstellungen (Seite 9 und 10) beschriebenen Anweisungen aus.
-
Seite 3: Bedienung Und Anzeige
Bedienung und Anzeige Verfügbare Tasten� funktionen (Soft Keys) Ein / Aus Gleichzeitig beide Tasten ziehen, bis die Anzeige ein� oder aus� schaltet. Beim Eintauchen schaltet der SDA automatisch ein. Für OK oder «den angezeigten Wert übernehmen» Taste kurz nach rechts drücken. EXIT Für EXIT oder eine Stufe zurück Taste... - Seite 4 Soft Key Wirkung Cursor Links / rechts mit Taste 2, bewegen auf / ab mit Taste HOME Zurück zur Home�Anzeige ÄNDERN Einstellung ändern MENU Menü öffnen (Taste kurz drücken) Cursor�Taste(n) (2/3) aktiv 4 | 21...
- Seite 5 Home-Anzeige Die Legende befindet sich auf der nächsten Seite. 5 | 21...
- Seite 6 Entsättigungsdauer Oberflächenintervall Flugverbotsdauer* Solarunterstützung, Tauchverbotsdauer* Ladezustand Batterie Wassertyp Luftdruck Tiefenlimit Max. Aufstiegshöhe* Sicherheitslevel Sauerstofftoxizität Menü mit Taste öffnen Tankvolumen, �Mix, Tankdruck * Fliegen Sie nie vor Ablauf der Flugverbotsdauer. Tauchen Sie nicht vor Ablauf der Tauchverbots� dauer. Steigen Sie nie über die angezeigte maximale Höhe über Meer auf bl.
- Seite 7 Eingabe von Ziffern, Buchstaben und Zeichen Beispiel: Nummerische Eingabe Eingabefeld Ausgewähltes Zeichen 4 5 6 Zeichen löschen 1 2 3 Wählen Sie folgendes Beispiel: Home, MENU > Tauchsettings, OK > Gas, OK > Luft, ÄNDERN > Tankgrösse, OK. Mit dem Cursor das gewünschte Zeichen auswählen (rot) dann OK.
- Seite 8 Untermenü Beispiel: Standardsicherheit (0) Mittlere Sicherheit (+) Home, MENU > Hohe Sicherheit (++) Tauchsettings, OK > Max. Sicherheit (+++) Sicherheit, OK Untermenü vorhanden. Öffnen mit ÄNDERN Aktivierte Einstellung Aktuelle Auswahl (grau hinterlegt) OK - EXIT ÄNDERN OK aktiviert die aktuelle Auswahl.
- Seite 9 Einstellungen Ausgangspunkt aller Eingaben und Abfragen ist das MENU (HOME > MENU). Vor dem Erstgebrauch eingeben: 1. Wählen Sie Setup > Benutzer (User). Wählen Sie die Sprache (Language) und geben Sie zur Geräteidentifikation den Spitznamen ein. 2. Wählen Sie im selben Menü das Benutzerprofil, Wichtig! das Ihrem Ausbildungsstand entspricht (Luft�, Ni�...
- Seite 10 5. Tanksender linken: Setzen Sie den Tanksender unter Druck. Wählen Sie Setup, OK > Modu� le linken, OK. Halten Sie den Tanksender parallel zur Solarzelle (siehe Abbildung). Warten Sie, bis der Tank erscheint oder die Tanks erscheinen. Wählen Sie für den Tanksender einen Tank aus und übernehmen Sie diesen mit OK.
- Seite 11 Beispiel Gas- und Tankeinstellungen Beispiel für das Benutzerprofil «Luft». Wählen Sie Tauchsettings, OK > Gas, OK > Luft, ÄNDERN. Tankgrösse auswählen, Tank OK. Tankgrösse einge� Tankgrösse ben, EXIT. Gaslimit Reserve Gaslimit auswählen, OK. Gaslimit eingeben, EXIT. Reserve auswählen, OK. 11 | 21 Reservedruck eingeben, EXIT.
- Seite 12 Menüstruktur Menu Gas Tauchsettings Sicherheit Logbuch Limits Datenbank Gewässertyp Synchronisierung Setup Tauchgangliste Kalender Statistik Über… Benutzer* TAUCHGANG Tauchspots Einheiten+Formate WÄHLEN Kontakte Zeit+Datum* ...
- Seite 13 Logbuch (Profil, Anzeigen vor, während und nach dem Tauchgang, Tauchspot-Informationen) Zusammenfassung Pfad: MENU, Logbuch, Tauchdetails OK > Tauchgangliste, OK, (Pre-Profil-Post) Gasverbrauch Tauchgang wählen, OK. Tauchausrüstung Notiz TG-Nummer ändern TG löschen ANZEIGE VOR DEM TAUCHGANG WEITER ZURÜCK PROFIL...
- Seite 14 Tauchen Nullzeit-Tauchgang Buddy�Daten abrufen Nullzeit Nullzeit�Symbol Nullzeit�Graph Tankwechsel (bei mehreren Tanks) Tauchzeit Markierung Tiefe setzen Remaining Gas Time Extra Anzeigen Tankinfos Aktivierter Tank �Mix, Druck 14 | 21...
- Seite 15 Nullzeit-Phase im Safety Stop Bereich Safety Stop Bereich: Tiefe < 2x Safety Stop Tiefe Safety Stop Safety Stop�Tiefe Safety Stop�Dauer Safety Stop missachtet! Auf Safety Stop�Tiefe abtauchen! 15 | 21...
- Seite 16 Deko-Tauchgang (Deko-Anzeige) Auftauchzeit Auftauch�Symbol Dekostopp�Tiefe Dekostopp�Dauer Die Grafik zeigt Ihre momentane Tiefe in Relation zur angezeigten Dekostopp� Tiefe 2. stellt die nächst höhere, nächst tiefere Dekostopp�Tiefe dar (im Beispiel 3 m bzw. 9 m). Rot: Warnbereich Orange: Vorsichtsbereich 16 | 21 (Beispiele auf der nächsten Seite)
- Seite 17 Warnungen und Alarme (Tauchen) Über Dekostopp-Tiefe aufgestiegen Verhältnis Aktuelle Tiefe / Dekostopp�Tiefe Vorsichtsmeldung, auf Dekostopp�Tiefe abtauchen! ABTAUCHEN Auf Dekostopp�Tiefe abtauchen! Anzeige Dekomissachtung bleibt, bis die Ursache behoben ist. Dieser Alarm kann nicht bestätigt werden. 17 | 21...
- Seite 18 Der SDA zeigt in Gefahrensituationen nur die wichtigsten Informationen an und gibt klare Anweisungen. Tiefer als Tiefenlimit Steigen Sie über das Meldung wurde Tiefenlimit auf. Diese bestätigt, ist aber Meldung kann mit OK noch aktiv. bestätigt werden. 18 | 21...
- Seite 19 Zu schneller Aufstieg LANGSAM Die Grafik zeigt Ihre Zu schneller Aufstieg! momentane Aufstiegs� Langsamer aufsteigen! geschwindigkeit Relation zur idealen Anzeige bleibt, bis die Aufstiegsgeschwindig� Ursache behoben ist. keit 2. Warnbereich 19 | 21 Vorsichtsbereich...
- Seite 20 Batteriewarnung (geringe Batteriereserve) Diese Meldung kann Die Meldung wur� mit OK bestätigt de bestätigt, ist werden. aber noch aktiv. Beenden Sie den Tauchgang unter Einhaltung der Aufstiegsvorschriften! 20 | 21...
- Seite 21 Laden Sie sich die aktuellen Ausgaben des ausführlichen Benutzerhandbuchs und die� ser Kurzanleitung unter www.uemis.com herunter oder bestellen Sie eine kostenlose Druckversion des Benutzerhandbuchs. Uemis AG Zürichstrasse 110b CH�8134 Adliswil Schweiz info@uemis.com www.uemis.com 12.2.10...
