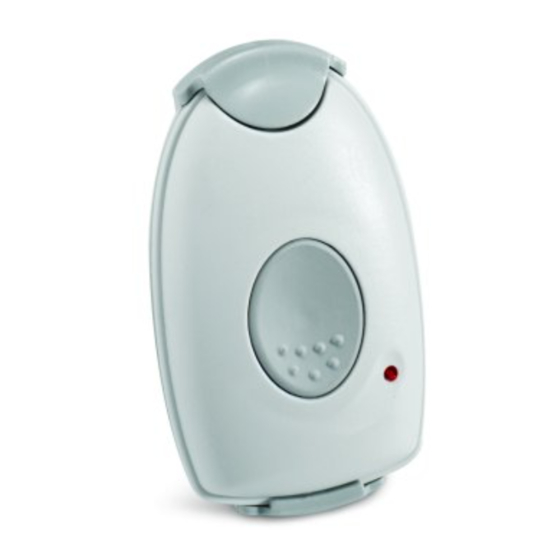

Handsender
1. EINLEITUNG
Beim MCT-241 handelt es sich um einen PowerCode
Minisender mit Mikroprozessorsteuerung. Dieser wurde so
konstruiert, dass er codierte Notrufsignale bei medizinischen
Notfällen oder in sonstigen Notfallsituationen sendet. Der Sender
ist wasserdicht und kann auch unter der Dusche benutzt werden.
Der Sender wird durch Betätigen des in Gerätemitte versenkt
eingebauten, ovalen Druckknopfes ausgelöst (siehe Abb. 1). Ein
integrierter Timer legt die Übertragungszeit auf 3 Sekunden fest,
selbst wenn der Benutzer den Druckknopf nicht so lange betätigt.
Wenn der Sender ausgelöst wird, überträgt er einen werksseitig
vorprogrammierten, digitalen 24-Bit-Code. Dieser Code wird aus
16 Mio. möglichen Codes
unverwechselbar und praktisch nicht reproduzierbar.
Für die Betriebsspannung sorgt eine interne 3V-Lithiumbatterie.
Eine rote LED-Anzeigelampe (siehe Abb. 1) leuchtet während der
Übertragung ständig und bestätigt dem Benutzer so, dass die
Batterie ordnungsgemäß
Anzeigelampe blinkt, sobald der Sender ausgelöst wird, bedeutet
dies, dass die Batterie fast leer ist und so bald wie möglich
ausgewechselt werden muss.
Das Gehäuse des Senders ist so abgedichtet (keine Schrauben),
dass es wasserdicht ist. Daher kann die Batterie nur im Werk
ausgewechselt werden.
Wenn der Sender ausgelöst wird, wenn die Batterie fast leer ist,
wird ein Alarmcode des Typs „Batterie fast leer" übertragen.
Wenn der Sender über längere Zeiträume nicht aktiviert wird,
wird die Battery alle 12 Stunden einem Selbsttest unterzogen.
Wenn die Steuerung drei Mal nacheinander den Status „Batterie
fast leer" erfasst, wird eine entsprechende Störungsmeldung an
die Funkzentrale übermittelt.
Der Sender wird mit zwei Zubehörteilen ausgeliefert, mit denen er
getragen werden kann: eine Halskordel (siehe Abb. 2), sowie
einem Clip (mit dem sich der Sender am Hosengürtel oder der
Brusttasche des Benutzers befestigen lässt – siehe Abb. 3).
Zur Halskordel gehört ein integrierter Sicherheitsverschluß. Diese
Halskordel sollte niemals gegen eine Kordel ausgewechselt
werden, die keinen derartigen Sicherheitsverschluß hat.
2. TECHNISCHE DATEN
Frequenz (MHz): 868,95
Frequenztoleranzbereich:120 kHz
Kanalbandbreite: 500 kHz
Sendeleistung: <10 dBm
Modulation: A.S.K (Ein-Aus-Tastung)
Codierung: Werksseitig vorprogrammiertes, digitales 24-Bit-Wort
Übertragungsdauer: 3 Sek. (selbst dann, wenn der Benutzer den
Auslöseknopf nicht so lange betätigt)
Spannungsquelle: 3V-Lithiumbatterie, Typ CR-2
Geschätzte Lebensdauer der Batterie: Bei 1 Übertragung pro
Tag: bis zu 7 Jahre
Batteriestatusanzeige und -meldungen:
A. Batterie in Ordnung – LED-Anzeigelampe leuchtet während
der Übertragung ständig.
B. Batterie fast leer – wenn der Auslöseknopf betätigt wird, wird
die Störungsmeldung „Batterie fast leer" übertragen und die
LED-Anzeigelampe blinkt.
DG2276U
TM
ausgewählt und ist
funktioniert. Wenn die
UHF-
Sender MCT-241
Auslöseknopf
Clip
daher
* Alarmsystem mit PowerCode
(wie POWERMAX, MCR-308, EXP-1600W usw.), in dem bzw. an
der das Empfängermodul RFR-4 installiert ist.
LED-
C. Batterieselbsttest und -bericht – alle 12 Stunden; wenn 3
Mal nacheinander der Status „Batterie fast leer" erfasst wird,
wird eine entspr. Störungsmeldung übermittelt.
Betriebstemperatur: 0°C bis 50°C
Abmessungen (H x B x T):
Mit Clip: 73 x 41 x 30 mm
Ohne Clip: 41 x 67 x 21 mm
Gewicht: 35 g (mit Clip), 30 g (ohne Clip)
Farbe: Grau
Einhaltung von Normen: ETS 300 683, EN300220
Dieses Gerät erfüllt die wesentlichen Erfordernisse und
Bestimmungen der Richtlinie 1999/5/EG des Europäischen
Parlaments und des Rates vom 9. März 1999 für Funk- und
Telekommunikationsendgeräte.
Bedienungsanleitung
Vorderseite (während
LED
der Übertragung nicht
mit d. Hand verdecken)

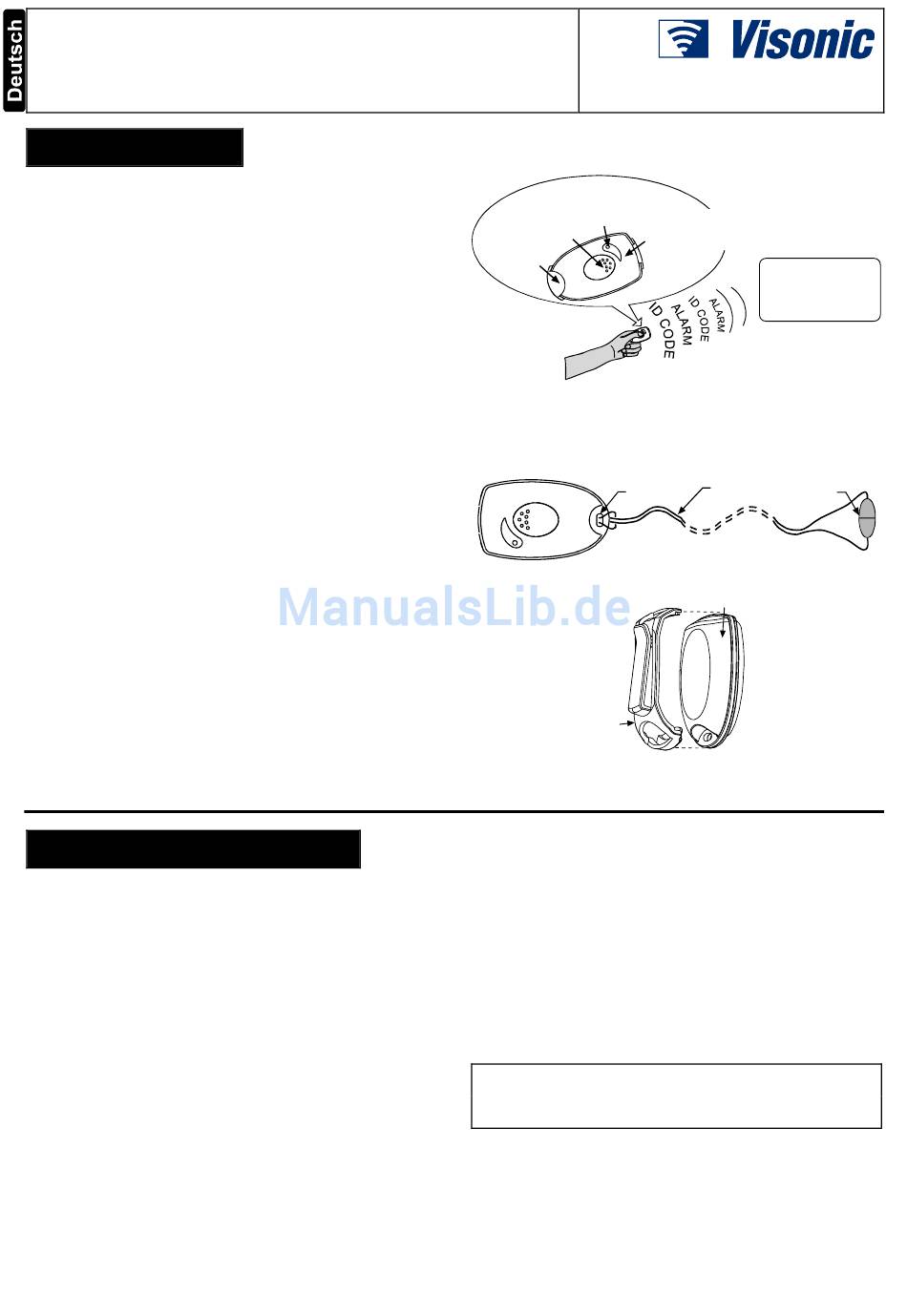

Abb. 1. Einsatz des MCT-241
TM
-Empfänger oder -Schnittstelle
Kordelbefesti- Hals-
gungsöse kordel
Abb. 2. MCT-241 mit Halskordel
Senderrückseite
Clip
Abb. 3. Befestigung mittels Clip
Alarmsystem (*)
Sicherheits-
verschluß
1
