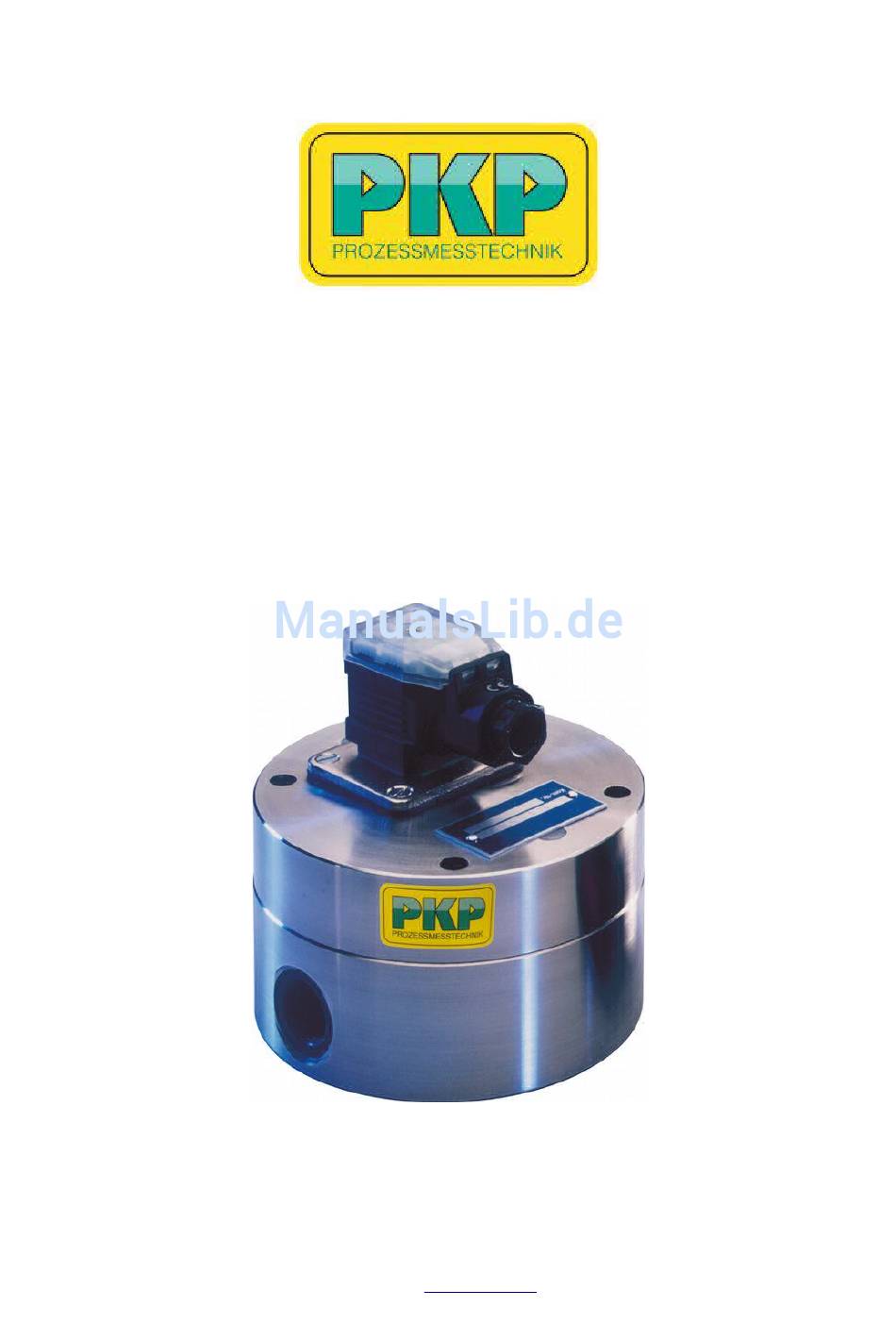

- Seite 1 Bedienungsanleitung DV04 Hochgenauer Zahnrad-Volumensensor für viskose Flüssigkeiten PKP Prozessmesstechnik GmbH Borsigstraße 24 D-65205 Wiesbaden-Nordenstadt Tel.: ++49-(0)6122-7055-0 Fax: ++49-(0)6122-7055-50 Email: info@pkp.de...
-
Seite 2: Inhaltsverzeichnis
Die Geräte der Serie DV04 dienen hauptsächlich zu Vebrauchsmessung und zur Steuerung von Abfüllvorgängen. Aufgrund der herrvoragenden Messgenauigkeit,verbunden mit der hohen Auflösung, eignen sich die Geräte der Serie DV04 besonders für den Einsatz in Prüfständen. Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. -
Seite 3: Qualifiziertes Personal
2.3 Qualifiziertes Personal Die Geräte der Serie DV04 dürfen nur von qualifiziertem Personal, das in der Lage ist, die Geräte fachgerecht einzusetzen, installiert werden. Qualifiziertes Personal sind Personen, die mit der Aufstellung, Montage, Inbetriebnahme und Betrieb dieser Geräte vertraut sind und die über eine ihrer Tätigkeit entsprechende Qualifikation verfügen. -
Seite 4: Besondere Bedingungen
Fremdkörper zu verhindern. Die in den Betriebsanleitungen angegeben Installations-, Wartungs- und Instandhaltungsvorgaben sind unbedingt einzuhalten. Die Zahnrad-Durchflussmesser dürfen nur geschlossen betrieben und keinen unzulässigen Schwingungen ausgesetzt werden. Bei Wartung und Instandsetzung dürfen nur Original-Ersatzteile verwendet werden. DV04-B~1.SAM 09.09.05 Seite 4... -
Seite 5: Ein-Und Ausbau Des Zahnrad-Durchflussmessers
Ist während des Transportes mit hoher Luftfeuchtigkeit oder aggressiver Atmosphäre zu rechnen, sind geeignete korrosionsverhindernde Maßnahmen durchzuführen. Bei der Konservierung ist zu prüfen, ob das Konservierungsmittel mit den Achtung: verwendeten Werkstoffen und Elastomeren des Zahnrad-Durchflussmessers verträglich ist. Weiterhin muss die Verträglichkeit mit dem Fördermedium gewährleistet sein. DV04-B~1.SAM 09.09.05 Seite 5... -
Seite 6: Mechanischer Einbau
Montage frei von Schmutz und Farbresten usw. sein! Das Gehäuse auf die Anschlussplatte setzen, so dass die Befestigungsbohrungen fluchten. Das Gehäuse an der Anschlussplatte festschrauben. Die Befestigungsschrauben der DV04 Anschlussplatte jeweils kreuzweise Achtung: anziehen. Dabei die angegebenen Anziehdrehmomente beachten! Montage an Fremdanschlussplatten oder Ventilblöcken... -
Seite 7: Elektrischer Anschluss
Für die Stromversorgung des Vorverstärkers muss eine 24V (DC)-Zuleitung (± 20 %) vorgesehen sein. Die Belegung der Klemmen für Kanal 1 bzw. 2 hat Einfluss auf die angezeigte Drehrichtung der Zahnräder und damit auf das Vorzeichen, mit dem der gemessene Volumenstrom im Auswertegerät angezeigt wird. DV04-B~1.SAM 09.09.05 Seite 7... -
Seite 8: Wartung Und Reinigung
(Schraubenanziehdrehmoment beachten, siehe Kapitel "Zahnrad-Durchflussmesser ein- und ausbauen"). Bei allen Arbeiten am Zahnrad-Durchflussmesser und vor dem Ausbau Achtung: müssen die Anschlussleitungen drucklos gemacht werden! Die statischen Abdichtungen an den Trennfugen des Zahnrad-Durchflussmesser müssen regelmäßig auf Dichtheit überprüft werden. DV04-B~1.SAM 09.09.05 Seite 8... - Seite 9 Alle Schrauben, die das Gehäuse zusammenhalten, kreuzweise mit dem angegebenen Anziehdrehmoment (siehe unten) festziehen. Alle Teile müssen für die Montage schmutzfrei sein. Es muss sichergestellt Achtung: werden, dass keine Fremdkörper bei der Montage im Innenraum des Zahnrad-Durchflussmessers verbleiben. Nenngröße* DV04. DV04. DV04. DV04. DV04. DV04. DV04.
-
Seite 10: Rücksendung
Bei aushärtenden oder verklebenden Medien muss das Gerät vor der Achtung: Rücksendung gespült werden. 12 Entsorgung Die Entsorgung der Verpackung und der verbrauchten Teile hat gemäß der Bestimmungen des Landes, in dem das Gerät installiert wird, zu erfolgen. DV04-B~1.SAM 09.09.05 Seite 10... -
Seite 11: Fehlersuche
Rücksprache mit dem Hersteller halten und neuen Dichtsatz einbauen (beim Hersteller beziehen). O-Ring zwischen Dichtungsverträglichkeit prüfen, Zahnrad-Durchflussmesser und neue O-Ringe einbauen. Anschlussplatte undicht. Abnahme der Messgenauigkeit Verschleiß Messgerät überprüfen bzw. zur Reparatur an den Hersteller einsenden. DV04-B~1.SAM 09.09.05 Seite 11... -
Seite 12: Abmessungen
14 Abmessungen (Baureihe 1,2,3,4,7) Gewicht* DV04.2 DV04.3 DV04.4 DV04.5 DV04.6 15,5 DV04.7 46,5 DV04.8 46,5 DV04.9 35,5 * in Kg Ausführung S und X Ausführung H Anschlussmaße DV04-B~1.SAM 09.09.05 Seite 12... -
Seite 13: Abmessungen (Baureihe 5,6,8, Edelstahlausführung)
Abmessungen (Baureihe 5,6,8, Edelstahlausführung) Gewicht* DV04.2 DV04.3 DV04.4 DV04.6 15,5 DV04.7 15,9 46,5 DV04.8 18,7 46,5 * in Kg Ausführung S und X Ausführung H Anschlussmaße DV04-B~1.SAM 09.09.05 Seite 13... - Seite 14 Anschlussplatten (Grauguss) Gew.* DV04.2-DV04.4 G3/8 100 110 37 18,5 0,7 G1/2 DV04.5 DV04.6 100 120 37 80 106 17,5 0,7 G1/2 DV04.7 100 120 65 80 106 32,5 DV04.8 160 165 80 140 145 DV04.9 200 215 100 176 191 11...
- Seite 15 • • • • • • • • • • • • ...
- Seite 16 Bronze- Hartmetall- Hartmetall- Kugel- Hybrid- Hybrid- lager lager Gleitlager Gleitlager Gleitlager lager Kugellager Kugellager DV04.2 G 3/8 G 1/8 G 1/8 G 3/8 G 1/8 DV04.3 G 3/8 G 1/4 G 3/8 G 1/4 DV04.4 G 3/8 G 3/8 G 3/8...
