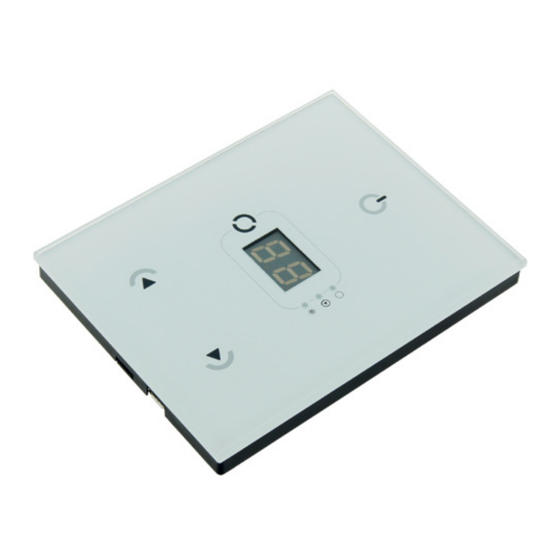

LED DMX Controller Stick GA2 - Bedienungsanleitung
Artikel Nr.: weiss: LC-007-004
1. Produktbeschreibung
Der Stick GA2 Controller ist eine LED Steuerung mit Glas Touch Panel und sendet DMX Singale
aus und kann bis zu 512 unterschiedliche DMX Kanäle ansteuern. Der Controller hat zur
Einfachheit der Steuerung 4 berührungsempfliche Tasten mit denen Ein/Ausschalten, Far-
bauswahl, Helligkeit und Auswahl der vordefinierten oder eigens definierten Lichtstimmungen
eingestellt werden können. Der Controller eignet sich für jede RGBW LED Leuchte. Montage auf
2. Leistungsparameter
Versorgungsspannung
Ausgangssignal
Produktabmessungen (L x B x H in
mm)
3. Basisdaten
1. DMX Stand Alone Controller mit Glasoberfläche
2. Vier berührungsempflindliche Tasten (Ein/Aus, Mode, Vor/Zurück Schalter)
3. Bis zu 99 dynamische oder statische Szenen
4. Kompatibel mit allen DMX Modulen und DMX LED Geräten
5. Einstelung von Intensität und Farbe bei aktueller Szene
6. Programierbar über mitgeliefertem USB und Software
7. Betriebsbereit (8 vorprogrammierte Szenen und 170 RGB Einheiten)
8. Montage über handelsüblicher Unterputzdose
9. Systemvoraussetzung: Mac OSx 10.6/10.7/10.8 - Windows XP/VISTA/7/8 32/64 bits and USB
2.0
5,5-12V / max 5W
DMX512
L 86 x B 110 x H 10 mm
Artikel Nr.: schwarz: LC-007-104
Werbung
Inhaltszusammenfassung für Autled Stick GA2
- Seite 1 Artikel Nr.: schwarz: LC-007-104 1. Produktbeschreibung Der Stick GA2 Controller ist eine LED Steuerung mit Glas Touch Panel und sendet DMX Singale aus und kann bis zu 512 unterschiedliche DMX Kanäle ansteuern. Der Controller hat zur Einfachheit der Steuerung 4 berührungsempfliche Tasten mit denen Ein/Ausschalten, Far- bauswahl, Helligkeit und Auswahl der vordefinierten oder eigens definierten Lichtstimmungen eingestellt werden können.
- Seite 2 4. Installation 1. Montage in eine handelsübliche Unterputz- dose. Der AC / DC Adapter kann dabei innerhalb oder 2. Anschliessen de elektrischen Leitungen: 2a. Mittels grüner Blockklemme: DMX: Verbinden Sie die DMX Kabel an den Empfänger (LED, Dimmer, etc.) (für XLR: 1= Masse, 2= DMX -, 3=DMX +) Power: Verbinden der Stromversorgung.
- Seite 3 4. Montieren Sie den Controller an der Wand Stecken Sie den grünen Anschlussblock oder das RJ45 Kabel in die Buchse an der Rückseite des Controllers ein. Montieren Sie die Unterseite des Controllers mit zwei oder mehr Schrauben an der Wand. Drücken Sie anschließend die Frontplatte auf die Unterseite des Controllers, bis sie einrastet.
- Seite 4 Zurück MODE: Halten Sie die Taste gerdückt, um zwischen Far- be, Szene und Dimmermodus umzuschalten EIN/AUS: kurzes drücken schaltet den Controller ein/ 6. Sicherheitswarnung 1. Dieser Controller darf nicht in stark magnetisierenden und Hochspannungsfeldern installiert werden. 2. Um Beschädigung des Controllers sowie einen Brand durch Kurzschluß zu vermeiden, schliessen Sie das Gerät gemäß...
