WM Feinwerk Top Micro Pellet PP 14,9 / 29 Bedienunganleitung

Pelletanlage
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

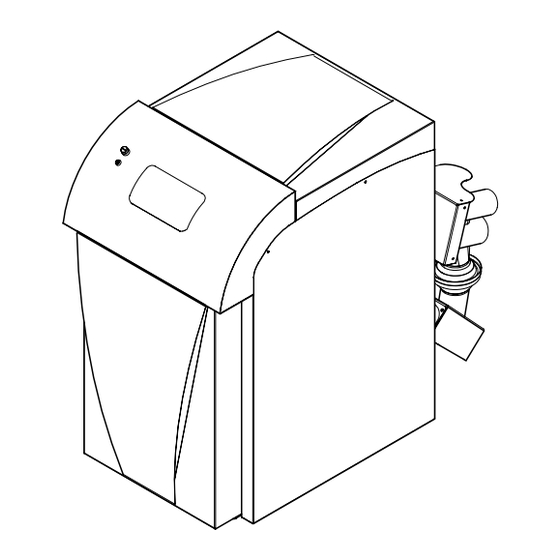

Pelletanlage Top Micro Pellet PP 14,9 / 29
A) Planung
WM Feinwerk GmbH
Telefon 09721/80 45 74
Gelthari-Ring 3
Fax
Mobil 0171/71 35 150
97505 Geldersheim
B) Montage
Steuer-Nr. 249/142/50230
09721/80 35 35
Email info @ wm-feinwerk.de
Internet www.wm-feinwerk.de
C) Bedienung
HRB 5284
Geschäftsführer Birger Wilm,
Jochen Mantel
D) Techniker
Konto-Nr.
82 65 019
Bankleitzahl 79 35 01 01
Kreissparkasse Schweinfurt

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für WM Feinwerk Top Micro Pellet PP 14,9 / 29

  • Seite 1 Pelletanlage Top Micro Pellet PP 14,9 / 29 A) Planung B) Montage C) Bedienung D) Techniker WM Feinwerk GmbH Telefon 09721/80 45 74 Steuer-Nr. 249/142/50230 HRB 5284 Konto-Nr. 82 65 019 Gelthari-Ring 3 09721/80 35 35 Email info @ wm-feinwerk.de Geschäftsführer Birger Wilm,...
  • Seite 2 Wir behalten uns das Recht vor, im Zuge der konstruktiven Weiterentwicklung, Änderungen vorzunehmen, ohne gleichzeitig diese Anleitung zu berichtigen. © 2008 by WM Feinwerk GmbH; Alle Rechte vorbehalten; Nachdruck, auch auszugsweise, nur mit schriftli- cher Genehmigung von WM Feinwerk GmbH...

  • Seite 3: Inhaltsverzeichnis

    Pelletanlage Top Micro Pellet PP 14,9 / 29 A) Planung B) Montage C) Bedienung D) Techniker INHALTSVERZEICHNIS 5.0 Sicherheit 5.1 Allgemeines ........... . . C-1 5.2 Warnhinweise und Symbole .

  • Seite 4: Planung B) Montage

    Pelletanlage Top Micro Pellet PP 14,9 / 29 A) Planung B) Montage C) Bedienung D) Techniker INHALTSVERZEICHNIS Externer Start ............C-13 Boilerbetrieb .

  • Seite 5: Sicherheit

    C) Bedienung 5.0 Sicherheit 5.1 Allgemeines Neben der Betriebsanleitung und dem an der Einsatzstelle geltenden verbindlicher Regelung zur Unfallverhütung sind auch die anerkannten fachtechnischen Regeln für sicherheits- und fachgerechtes Arbeiten zu beachten. ACHTUNG: Belüftungsöffnungen und Entlüftungsöffnungen dürfen nicht Achtung! zugestellt oder abgedeckt werden. Keine entzündlichen oder explosive Materialen in unmittelbarer Nähe lagern! 5.2 Warnhinweise und Symbole In der Bedienungsanleitung werden folgende Benennungen bzw.

  • Seite 6: Arbeiten Am Elektrischen Teil Der Anlage

    C) Bedienung Keine Veränderungen, An- und Umbauten an der Anlage, die die Sicherheit Achtung! beeinträchtigen könnten, ohne Genehmigung des Hersteller vornehmen! Ersatzteile müssen den vom Hersteller festgelegten technischen Anforderungen entsprechen. Dies ist bei Originalersatzteilen immer gewährleistet. ACHTUNG: Keine Programmänderungen (Software) an programmierbaren Achtung! Steuerungssystemen vornehmen! ACHTUNG: Standort und Bedienung von Feuerlöschern bekanntmachen! Die...

  • Seite 7: Sicherheitshinweise Auf Besondere Gefahrenarten

    C) Bedienung Ist die Demontage von Sicherheitseinrichtungen beim Warten oder Reparieren erforderlich, hat unmittelbar nach Abschluß dieser Arbeiten die Remontage und Überprüfung der Sicherheitseinrichtungen zu erfolgen. 5.8 Sicherheitshinweise auf besondere Gefahrenarten Elektrische Energie Nur Originalsicherungen mit vorgeschriebener Stromstärke verwenden! Bei Störungen in der elektrischen Energieversorgung Anlage sofort abstellen! ACHTUNG: Maschinen - und Anlagenteile, an denen Inspektions-, Wartungs- und Reparaturarbeiten durchgeführt werden, müssen spannungsfrei geschal-...

  • Seite 8: Bestimmungsgemäße Verwendung

    C) Bedienung 5.11 Bestimmungsgemäße Verwendung Siehe 5.1 Bei nicht bestimmungsgemäßer Verwendung erlischt die Haftung Hinweis! des Herstellers für die Sicherheit des Bedienungs-, Einrichte- und Wartungspersonals sowie die Gewährleistung für die Funktion der Anlage. Nicht bestimmungsgemäße Verwendung liegt auch dann vor, wenn: 1) die Spezifikation des Heizmaterials außerhalb der angegebenen Werte liegt (ÖNORM M 7135-Teil 1) 2) die Pelletsanlage ohne Schutzeinrichtungen betrieben wird...

  • Seite 9: Allgemeines

    C) Bedienung 6.0 Allgemeines 6.1 Anwendungsbereich, bestimmungsgemäße Verwendung Die Pelletsanlage der Serie Top Micro Pellet 14,9/29 ist als Wärmeerzeuger Hinweis! in Warmwasserheizungsanlagen (DIN 12828) konstruiert und gebaut wor- den. Diese Bedienungsanleitung enthält die nötigen Informationen für die bestimmungsgemäße Verwendung der Pelletsanlage . Ihre Kenntnis und Befolgung stellt eine notwendige Bedingung für die bestimmungs- gemäße Verwendung dar.

  • Seite 10: Funktionsprinzip

    C) Bedienung 7.0 Funktionsprinzip 7.1 Transport der Pellets vom Lagerraum Der Transport der Pellets aus dem Lagerraum erfolgt durch eine flexible Förderschnecke. Im Lagerraum befindet sich ein Pelletkollektor, der über ein bewegtes Dosierblech (angetrieben durch das hintere Ende der flexiblen Förderschnecke) die Pellets der Förderschnecke zuführt. Die Förderschnecke C.

  • Seite 11: Funktionsweise Pelletskessel

    C) Bedienung 7.2 Funktionsweise Pelletskessel Der Brennerzubringermotor H fördert über die Brennerzubringschnecke F den Brennstoff nach oben, von wo er mit einer Fotozelle P und einem Schauglas versehenes Fallrohr an der Kesselvorderseite in den aus hit- zebeständigen Spezialstahl gefertigten Brenner I fällt. Die Reinigung des Brenners erfolgt durch das periodische Wegklappen des zweiteiligen Verbrennungsrostes J, wobei die Rückstände in den darunter liegenden Aschekasten K fallen.

  • Seite 12: Erstinbetriebnahme

    C) Bedienung 8.0 Erstinbetriebnahme 8.1 Allgemeines Die Erstinbetriebnahme darf ausschließlich vom Heizungsfachmann durchgeführt werden. Dabei ist das Inbetriebnahmeprotokoll auszu- füllen und mit Datum und Unterschrift durch den Anlagenbetreiber zu bestätigen. Bei unsachgemäßer Inbetriebnahme besteht die Gefahr von Personen-, Umwelt- und Sachschäden und die Garantieleistung erlischt.

  • Seite 13: Rauchrohr

    C) Bedienung 8.7 Rauchrohr 1) Das Rauchrohr muß immer steigend (wenn möglich 45°) zum Kamin verlaufen. 2) Der Energiesparzugregler ist so einzustellen, dass die Klappe offen ist, wenn die Kesselleistung null ist (ca. 0,05 mbar) 3) Es muß ausreichend Frischluftzufuhr gewährleistet sein. Top Micro Pellet 14,9/29...

  • Seite 14: Bedienung Betreiberebene

    C) Bedienung 9.0 Bedienung Betreiberebene Bild C-5: Bedienteil Beschreibung der Bedientasten: Es werden die Menüseiten im Display nach oben geblättert. Es werden die Menüseiten im Display nach unten geblättert. Der markierte Wert wird erhöht. Der markierte Wert wird gesenkt. E/A Taste zum Starten oder Abstellen des Kessels (längeres drücken der Taste) Es wird der geänderte Wert bestätigt, oder zum nächsten Einstellwert wechseln.

  • Seite 15: Kurzbeschreibung Menüstruktur

    C) Bedienung Kurzbeschreibung Menüstruktur Anzeige im Display 9.1 KESSELPARAMETER 9.1.1 Kesselbetrieb: - Kessel aus - Reinigen - Inbetriebnahme - Externer Start - Boilerbetrieb - Heizkreisbetrieb - Automatik 9.1.2 Kesselsolltemperatur 9.1.3. Aktuelle Zeit 9.1.4. Ist-Werte des Kessels 9.2 Heizkreise 9.2.1 Mischerkreise 1 oder 2 vorhanden oder nicht vorhanden 9.2.2 Betrieb Mischer 1 oder 2 AUS / PARTYBETRIEB / NACHT ABSENKUNG / DAUER FREMDKESSEL NACHT AUS...

  • Seite 16: Kesselbetrieb (Mit + Oder - Zwischen A. Bis G. Auswählen)

    C) Bedienung 9.1: Wird im Hauptmenü der Menüpunkt Kesselparameter mit E bestä- Kesselparameter tigt, gelangt man in folgende Untermenüs. Heizkreise Boiler 9.1.1 Kesselbetrieb (mit + oder - zwischen a. bis g. auswählen) Asche 4. Kessel aus Handbetrieb 5. Reinigen Mit qp auswählen und mit E bestätigen 6.

  • Seite 17: Externer Start

    C) Bedienung 9.1.1.d: Der Ein- und Ausschaltpunkt des Kessels wird von einer über- Kesselbetrieb geordneter Steuerung vorgegeben (Potentialfrei geschlossen: Kessel EXTERNER START startet potentialfrei, offen: Kessel schaltet aus) Wird die Anlage im Externen Start betrieben ist eine gleitende Regelung des Kessels nicht möglich. Der Kessel regelt bis zur ein- Auswahl mit + gestellter Kesseltemperatur, und dann auf Leistung O zurück.

  • Seite 18: Mischerkreis 1 Oder 2 Vorhanden Oder Nicht Vorhanden

    C) Bedienung 9.1.3: Die Zeit und das Datum kann mit plus oder minus eingestellt und mit E bestätigt werden. Aktuelle Zeit Di 14:24 22.07.03 Bild 9.1.3 9.1.4: Es werden die Betriebszustände des Kessels angezeigt, z.B.: HEIZKREISBETIEB Automatigbetrieb, Heizkreisbetrieb, Boilerbetrieb, Fremdkessel oder Brenner START Frostschutz.
  • Seite 19 C) Bedienung 9.2.2a: Bei der Betriebsart Heizkreis 1 AUS ist der Heizkreis ausge- Betrieb Heizkreis schaltet. Wenn beide Heizkreise ausgeschaltet sind, schaltet sich auch der Kessel aus. Man wählt mit + oder - den gewünschten Betrieb aus, wenn mög- Raumtemp. Soll: 20.0 °C lich Nacht AUS auswählen.
  • Seite 20 C) Bedienung 9.2.3: In diesen Menüpunkt werden die Zeiten für NACHT AUS / NACHT Einschaltzeiten ABSENKUNG eingestellt. Die Heizkreise und der Kessel werden nach Heizkreis 1 den eingestellten Zeiten ein- und ausgeschaltet. Unter Einschaltzeiten Tag: Dienstag Heizkreise werden die Laufzeiten des Kessel eingestellt. Es sind 2 Ein und Ausschaltpunkte am Tag möglich.
  • Seite 21 C) Bedienung 9.3: Wird im Hauptmenü der Menüpunkt Boiler mit E bestätigt gelangt Kesselparameter man in folgende Untermenüs. Heizkreise 9.3.2 Anzeige der Soll und Isttemperatur bei 1 Boiler Boiler 9.3.3 Zirkulationspumpe Asche 9.3.4 Legionellenschutz Handbetrieb 9.3.5 Sperrzeit für Boilerladung Mit qp auswählen 9.3.6 Pufferspeicherfühler (2 Fühler oder 1 Fühler) und mit E bestätigen...
  • Seite 22 C) Bedienung 9.3.5: Boiler wird zur eingegebenen Zeit nicht geladen (z.B: in Sperrzeit für Verbindung mit einer Solaranlage. Boilerladung Bei Pufferbetrieb wird im Sommer der Puffer, und im Winter der Boiler gesperrt. Beginn: Ende: Bild 9.3.5 9.3.6a: Pufferspeicherladung mit 2 Fühler Pufferspeicher- Der Kessel schaltet sich ein, wenn die Temperatur vom oberen Fühler Fühler...
  • Seite 23 C) Bedienung 9.4.1: Um dem Kessel die Laufzeit vorzugeben, muss bei der erstma- Laufzeit: 2753 Min. ligen Aschenkübelentleerung die + Taste betätigt werden, damit der - Laufzeit löschen Kessel die Laufzeit übernimmt. + Laufzeit übernehmen Der Aschenkasten ist nach za. 8000 Min zu entleeren. Will man kein Restasche bis zur ausschalten des Kessel nach der abgelaufener Zeit, darf man die Zeit Aschenbehälter...
  • Seite 24 C) Bedienung 9.5: Wird im Hauptmenü der Menüpunkt Handbetrieb mit E bestätigt Kesselparameter gelangt man in folgende Untermenüs. Heizkreise 9.5.1 Abgasventilator Boiler 9.5.2 Zündung Asche 9.5.3 Rücklaufanhebung Handbetrieb 9.5.4 Putzmotor Mit qp auswählen 9.5.5 Aschenklappe und mit E bestätigen 9.5.6 Brennerzubringer Bild 9.5 9.5.7...

  • Seite 25: Störungstabelle

    C) Bedienung 10.0 Störungstabelle Störung Ursache Lösung Aschebehälter voll Aschebehälter entleeren Nicht genügende Pelletzufuhr Überprüfen der Pelletzufuhr Keine Wärmeanforderung durch Warmwasserbetrieb eingeschaltet? Heizanlage und Warmwasser Heizkessel startet nicht Keine Spannung am Gerät Betriebsschalter am Gerät prüfen Hauptschalter prüfen Sicherungen prüfen Tag/Uhrzeit falsch eingestellt Tag/Uhrzeit einstellen 11.0 Reinigung und Wartung...
  • Seite 26 C) Bedienung Verschluß an Rückseite des Aschebehälters schließen, damit keine Asche herausfällt - Asche entleeren HINWEIS: Die Asche ist ein hochwertiger Dünger! Sie kann auf einem Hinweis! Komposthaufen oder in der Biotonne entsorgt werden! Achtung! ACHTUNG: Erst Entsorgen nachdem die Asche abgekühlt ist! Aschebehälter Schacht reinigen Bild C-7: Abdeckblech Aschebehälter schliessen Bild C-8: Schacht reinigen...

  • Seite 27: Sicherung Wechseln

    C) Bedienung 11.3 Sicherung wechseln ACHTUNG: Hauptschalter spannungsfrei schalten, bevor die Sicherung gewechselt wird! Wechsel der Sicherung mit einem Schraubendreher. 1) Gerätesicherung für den Feuerungsautomaten: T8 250 V 2) Sicherheitstemperaturbegrenzer (STP) Schutzkappe abnehmen und mit spitzen Gegenstand aktivieren. Bild C-13 Sicherung und STP Top Micro Pellet 14,9/29 C-23...

  • Seite 28: Konformitätserklärung

    C) Bedienung WM Feinwerk GmbH Gelthari-Ring 3 97505 Geldersheim Tel 09721 / 80 45 74 Fax 09721 / 80 35 35 info@wm-feinwerk.de Konformitätserklärung Hiermit wird bestätigt, dass das nachfolgend bezeichnete Produkt in Übereinstimmung mit der EN NORM EN 303-5: Heizkessel für feste Brennstoffe, hand- und automatisch beschickte Feuerungen, Nenn-Wärmeleistung bis 300 kW - Begriffe,...

  • Seite 29: Bedienung

    Bedienung Top Micro Pellet 14,9/29 C-25...
  • Seite 30 Bedienung Top Micro Pellet 14,9/29 C-26...
  • Seite 31 WM Feinwerk GmbH Telefon 09721/80 45 74 Steuer-Nr. 249/142/50230 HRB 5284 Konto-Nr. 82 65 019 Gelthari-Ring 3 09721/80 35 35 Email info @ wm-feinwerk.de Geschäftsführer Birger Wilm, Bankleitzahl 79 35 01 01 Mobil 0171/71 35 150 Internet www.wm-feinwerk.de 97505 Geldersheim...
