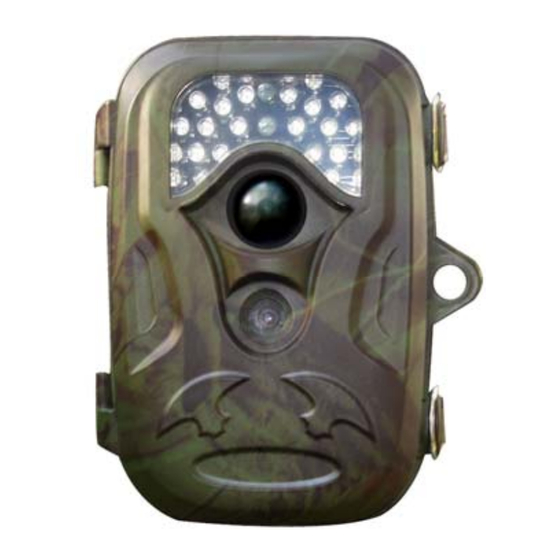

12.0mp Infrarot Digital Beobachtungskamera
790055 / 790056 / 790057
Bedienungsanleitung
Um die Funktionsweise der Kamera zu verstehen und optimal zu nutzen,
empfehlen wir VOR Gebrauch der Kamera diese Anleitung zu studieren
und später als Nachschlagewerk aufzubewahren.
Sollten Sie eine ältere Version der Wildkamera benutzen, so lassen
Sie bitte Ihre Software für neue Funktionen aktualisieren. Die
Funktionsweise ist ein wenig anders, daher lesen Sie bitte diese
Anleitung als neuen Leitfaden ebenfalls durch.
Version_6.0
09/2013
- 0 -
Inhaltsverzeichnis
Verwandte Anleitungen für Detec Secure 790055
Inhaltszusammenfassung für Detec Secure 790055
- Seite 1 12.0mp Infrarot Digital Beobachtungskamera 790055 / 790056 / 790057 Bedienungsanleitung Um die Funktionsweise der Kamera zu verstehen und optimal zu nutzen, empfehlen wir VOR Gebrauch der Kamera diese Anleitung zu studieren und später als Nachschlagewerk aufzubewahren. Sollten Sie eine ältere Version der Wildkamera benutzen, so lassen Sie bitte Ihre Software für neue Funktionen aktualisieren.
-
Seite 2: Inhaltsverzeichnis
3：Vorsichtsmaßnahmen…………………………………………….…4 4：Kameragehäuse Anzeige und Teileliste…………………………….5 5：Kurzanleitung ……………………………………………………..6-9 6：Erweiterte Einstellungen ………………………………………10-18 7：Generelle Kamerafeatures ………………………………………...19 8：Software Upgrade …………………………………………………20 9：Montage der Detec Secure Wildkamera..………………………...21 10：Grundeinstellungen der Detec Secure Wildkamera……………22 11：FAQ …………………………………………………………….23-28 12：Technische Daten ……...……………………………………….….29 13：Teileliste …..…………………………………………………….….30 14: 790057 MMS & GPRS Einstellungen………………………..…31-33 15: GPRS Hinweis …………….………………………………….…33-34... -
Seite 3: Generelle Beschreibung
1. Generelle Beschreibung Die Detec Secure Wildkamera wurde in China entwickelt und gefertigt. Sie ist unter den Patenten No:200920131285.7,201030504272.8, 201030201364.9 eingetragen. Sie stellt ein Überwachungs- gerät dar, welches automatisch arbeiten kann. Sie besticht durch ein durchdachtes und funktionales Design. Sie dient der Beobachtung und Erfassung von Tieren und Personen, welche in einem bestimmten Bereich vor der Kamera in hochauflösender Qualität aufgenommen werden können. -
Seite 4: Warnhinweise
Auch nach dem Ablauf der Garantie können Sie Teile, Reparaturen etc. von und gegen Gebühr beziehen. Auf die Detec Secure Wildkamera haben Sie eine Gewährleistungszeit von 2 Jahren ab Kaufdatum bei einem Fachhändler. Die Gewährleistung bezieht sich auf Fabrikations- und Materialfehler, nicht auf unsachgemäße Behandlung oder... -
Seite 5: Vorsichtsmaßnahmen
3. Vorsichtsmaßnahmen Stellen Sie sicher, dass die Kamera ausgeschaltet ist, bevor Sie die SD Karte oder die Batterien einsetzen oder entnehmen. Es wird empfohlen stets neue High-Performance AA Batterien oder Akkus einzusetzen, um ein Auslaufen der Batterien in das Gehäuse zu verhindern. ... -
Seite 6: Kameragehäuse Anzeige Und Teileliste
LCD, Tastatur, Lautsprecher, SD-Karten Slot, SIM Karten Slot, Mikrofonanschluß, USB Anschluß, TV Ausgang, AA Batterie Depot, und externen DC Stromanschluß. Die Detec Secure Wildkamera Vorderansicht wie in Abb. a; Anzeige & Tastatur wie in Abb. b; installation der Batterien siehe Abbildung c, Anschlüsse werden in Abbildung d beschrieben;... -
Seite 7: Kurzanleitung
5、Kurzanleitung Die Kamera benutzt eine Standard SD-Speicherkarte (SecureDigital), um die Fotos (JPG-Format) oder Videos (ASF-Format) zu speichern. Es werden SD-Speicherkarten von 8 Megabyte bis zu 32 Gigabyte unterstützt. Die Karten können dabei in FAT16 oder FAT32 formatiert werden. Sollte es einmal Probleme mit der Lesbarkeit einer Karte geben, formatieren Sie die Karte mit der Formatierungsfunktion der Kamera neu und versuchen Sie es erneut. - Seite 8 Indicator LED: Nach dem Einschalten auf ON/Livemode blinkt die grüne LED für 15 Sekunden, danach a、 ist die Kamera betriebsbereit. Im Test Modus leuchtet die LED rot b、 Kamera einschalten (Bild 1) 5.3.) Wenn die Kamera mit einer SD-Karte sowie der ent- sprechenden Stromversorgung vorbereitet ist, kann sie eingeschaltet werden.
- Seite 9 5.5.) ON/Live Mode 1. Schieben Sie den Schieberegler auf die Position ON, um die Kamera betriebsbereit zu machen. Die Betriebsbereitschaft ist nach ca. 5 Sekunden erreicht. Um die Funktionsweise des integrierten Bewegungssensors nicht zu beeinträchtigen, vermeiden Sie Hitzequellen, wie z.B. Heizlüfter, vor der Kamera. Ebenso sollten sich keine regelmäßig bewegenden Gegenstände, z.B.
- Seite 10 * Drücken Sie die linke Cursortaste für das vorherige Foto und die rechte Kursortaste für das nächste Foto. Um in das Einstellungsmenü zurückzukehren, drücken Sie die Taste „OK“ für 5 Sekunden. * Drücken Sie die Up/Down Taste für Ein- oder Auszoomen des Bildes, Drücken Sie “OK” einmal um zur Originalgröße zurückzukehren.
-
Seite 11: Erweiterte Einstellungen
6、Erweiterte Einstellungen Nachdem Sie sich mit den Grundfunktionen der Kamera vertraut gemacht haben, können Sie sich der fortgeschrittenen Menüführung widmen. Im Prinzip sind die erweiterten Optionen ähnlich wie die Grundfunktionen einzustellen, sie sind lediglich etwas genauer beschrieben. Parametereinstellungen Um in das Einstellungsmenü zu gelangen, stellen Sie den Schieberegler auf die Position „TEST“. Nach einer kurzen Weile ertönt ein Signalton und der Monitor schaltet sich ein. - Seite 12 GPRS Einstellungen * Senden an * = Detec Secure Artikel No. 790057 MMS Kamera: GPRS Einstellungen auf der letzten Seite C、Drücken Sie MENU um in die Einstellungen zu gelangen. (Drücken Sie Up/Down zur Auswahl, drücken Sie OK zum Beenden der Einstellung, drücken Sie “Exit”...
- Seite 13 (1) Einstellungen im Kameramodus Es gibt 2 Wege die Einstellungen vorzunehmen. Einer ist die Kurzwahltaste zu benutzen und der andere führt über das Menü. Über Kurzwahl können Sie den Kameramodus auf „Kamera“ stellen indem Sie die AUF, und „Videomodus“ indem Sie auf AB drücken. Das Beispiel zeigt wie Sie den Modus auf “Video”...
- Seite 14 b) drücken Sie “OK ”und dann Up/Down zur Auswahl von ((2X / 3X / 4X), c) drücken Sie “OK” zum Beenden, oder Links zum Abbruch der Einstellung ohne speichern und Rückkehr zum letzten Schritt. Falls Sie keinen digitalen Zoom benötigen stellen Sie diesen auf “Nein”, und drücken OK zum Beenden der Einstellung.
- Seite 15 ⑺ Audioaufnahme : “Ja/Nein”, das Symbol zeigt den Status“Ja/Nein” an. Grundeinstellung: “Ja” Im Tonaufnahme Modus: a) Drücken Sie Auf oder Ab um Ja/Nein auszuwählen b) Drücken Sie OK um die aktuelle Einstellung zu sichern c) Drücken Sie Links zum Abbruch der Einstellung ohne zu Speichern d) Drücken Sie Menü...
- Seite 16 Hinweis: Sollte sich eine Person oder ein Tier sehr schnell an der Kameralinse vorbeibewegen, kann es passieren, dass die Bilder verschwimmen. In diesem Fall ist es ratsam, die Anzahl der Schnappschüsse auf 2 oder 3 hochzusetzten. Voreinstellung: 0s Im Interval Modus: a) Drücken Sie Auf oder Ab um 0-60min auszuwählen b) Drücken Sie OK um die aktuelle Einstellung zu sichern c) Drücken Sie Links zum Abbruch der Einstellung ohne zu Speichern...
-
Seite 17: ⑿ Pir-Sensorempfindlichkeit : Hoch/Normal/Niedrig
⑾ Uhrzeit einstellen: (Monat/Tag/Jahr) gültige Jahreszahl von 2010-2030, Zeit: Std/Min) Voreinstellung: “01:01:2011 12:01” Im Uhrzeit Einstellen Fenster: a) Drücken Sie Links o. Rechts um Monat/Datum/Jahr—Std: Min auszuwählen b) Drücken Sie Auf oder Ab um den Wert zu ändern. c) Drücken Sie OK um die aktuelle Einstellung zu sichern d) Drücken Sie Menü... - Seite 18 ⒁ Formatierung :Ja/Nein Unter dem Menüpunkt, kann die eingelegte SD-Speicherkarte formatiert werden. Dies kann notwendig sein, falls eine Karte nicht korrekt von der Kamera erkannt wird. Durch Formatieren der Karte werden alle Daten gelöscht ! Vergewissern Sie sich vorher, ob sich keine Daten mehr auf der Karte befinden, oder diese nicht mehr benötigt werden.
- Seite 19 ⒅ Werkseinstellungen : Nein/Ja Dadurch werden alle Einstellungen auf Werkseinstellungen zurückgesetzt. Voreinstellung: “Nein” Im Werkseinstellungem Fenster: a) Drücken Sie Auf oder Ab um Nein/Ja auszuwählen b) Drücken Sie OK um die aktuelle Einstellung zu sichern c) Drücken Sie Links zum Abbruch der Einstellung ohne Speichern der Änderungen. d) Drücken Sie Menü...
-
Seite 20: Generelle Kamerafeatures
7. Generelle Kamerafeatures 7.1.) IR Live Modus, begeben Sie sich in den Live Modus, bevor der Live Modus geschaltet ist, blinkt die LED für 15 Sekunden grün, diese Zeit ist zur Vorbereitung der Beobachtung gedacht. So können Sie z.B. die Kamera fixieren, das Gehäuse schliessen und den Platz verlassen. -
Seite 21: Software Upgrade
Funktionen oder ggf. eine andere Systemsprache gibt. Sie können Regelmäßig auf der Detec-Secure Homepage (www.detec-secure.de) reinsehen und unter der Artikelnummer der Kamera (790055 / 790056 / 790057) die entsprechende Software herunterladen, sofern es eine Version gibt, welche wir für nötig erachten bereitgestellt zu werden. -
Seite 22: Montage Der Detec Secure Wildkamera
9、Montage der Detec Secure Wildkamera Wenn Sie die Kamera im Außenbereich zu Jagdzwecken, zur Beobachtung oder Erforschung der Lebensweise von Tieren einsetzen möchten, muss diese an einen geeigneten Platz montiert werden. Dazu ist die Kamera mit einer Sägezahn Rückseite, einem Gurthalter, einer Vorrichtung für Stahlseile und einer Möglichkeit des Abschließens ausgestattet. -
Seite 23: Grundeinstellungen Der Detec Secure Wildkamera
10、Grundeinstellungen der Detec Secure Wildkamera Software Stand Aug. 2013 MENU Setup Default Set Kameramodus Kamera Digital Zoom Fotogröße Anzahl Schnappschüsse Videogröße Videolänge Audio Aufnahme Intervall Bildrate Video 30fps Zeitstempel Uhr Einstellungen 01/12/2010 .12:01:01 Sensor Level Normal Frequenz 50Hz Format Nein... -
Seite 24: Häufig Gestellte Fragen (Faq)
2. Überprüfen Sie die Batterien 3. Der Schiebeschalter muss auf der Position „ON“ stehen. F: Die Detec Secure Wildkamera schaltet sich nicht ein A: 1. Stellen Sie sicher, dass mindestens 4 Batterien eingelegt sind. Empfohlen werden 8 Batterien um die maximale Aufnahmedauer zu gewähren. Achten Sie desweiteren darauf, daß... - Seite 25 F: Foto und/oder Video Qualitätsprobleme 1: Nacht Fotos und/oder Videos erscheinen zu dunkel a. Prüfen Sie die Batterieanzeige, ob noch ausreichend Kapazität vorhanden ist. Das Blitzlicht schaltet sich bei androhendem Batterieende selbstständig ab.. b. Sie erhalten die besten Ergebnisse sofern sich das aufgenommene Objekt im idealen Kamerabereich befindet 62°...
- Seite 26 2. Wenn Sie die Einstellungen nicht speichern schaltet die Kamera wieder auf die Grundeinstellungen zurück. F: 790055-57 Die Kamera kann aufgenommenes Video nicht öffnen, beschädigte Dateien? A: Eine minderwertige SD Karte kann den Fehler verursachen. Unvorhergeseher Stromausfall. Falls die Batterien leer sind oder das Netzteil abgezogen wird.
- Seite 27 Empfang. Die Empfangsleistung hängt vom Netzbetreiber ab. Es wird empfohlen den Netzbetreiber mit dem besten Empfang in Ihrer Gegend zu wählen. F: Modell 790055/56/57 Die Kamera stürzt oft ab oder bleibt „hängen“. A:Bitte starten Sie die Kamera neu. Es kann vorkommen, dass das Netzteil oder die SD Karte schlechter oder nicht ausreichender Qualität sind und das System beeinträchtigen.
- Seite 28 3: Schalten Sie in den Testmodus, stellen den GPRS Modus auf “ON”, danach stellen Sie die “GPRS Grunddaten ein, sowie die “Send To” Empfangsdaten. Drücken Sie “Links” um das GPRS Signal zu suchen, falls es gefunden wird erscheint “Signal search done”. Falls es misslingt erscheint “signal search fail”...
- Seite 29 A: Das Handysignal ist von Gegend zu Gegend unterschiedlich obwohl es beim gleichen Netzbetreiber vorliegt. Ein Beispiel: Sie telefonieren mit dem Handy. Zu Beginn ist das Signal sehr gut, aber im Verlauf des Gespräches variiert die Qualität. So daß Sie nur schlecht oder gar nichts hören können.
-
Seite 30: Technische Daten
12. Technische Daten 790055: 2" Farbbildschirm LCD Anzeigemonitor 790056: 2" Farbbildschirm LCD 790057: 2" Farbbildschirm LCD （MMS/SMS/E-Mail via GPRS Network ） Bildsensor Maximal 12.0 Mega Pixel Auflösung Winkel PIR:100° F=2.8; FOV=62° ;Max View 92°; Auto IR-Cut-Remove Linse (während Nachtsicht) Größe... -
Seite 31: Teileliste
13：Teileliste Teilebezeichnung Menge Digitalkamera USB Kabel TV out Kabel Gürtel Bedienungsanleitung Garantiekarte DC Netzteil ( Nicht im Lieferumfang) Extra DC Kabel (10m oder 2m) ( Nicht im Lieferumfang) Zum Anschluß an Solar Panel Falls Sie Ersatzteile oder Zubehör benötigen wenden Sie sich bitte an Ihren Verkäufer. Dieser kann die Artikel beim Hersteller bestellen. -
Seite 32: 14: 790057 Mms & Gprs Einstellungen
14. Detec Secure Wildkamera 790057 GPRS Einstellungen 1. Schalten Sie die Kamera aus und legen eine SIM Karte OHNE Pin ein. 2. Stellen Sie sicher, dass die SIM Karte, SD Karte und die Batterien oder ein externes Netzteil DC Power (6V/1A) angeschlossen sind, bevor Sie die Wildkamera 790057 einschalten. - Seite 33 c. Drücken Sie OK um die Eingabe vorzunehmen, drücken Sie Up/Down, Left/Down, zur Auwahl der Zahlen und Buchstaben. Drücken Sie OK zum speichern der aktuellen Einstellungen, drücken Sie “←”(cancel) auf der Kamera zum Löschen. d. Drücken Sie Menu zum verlassen des Menüs. 5.
-
Seite 34: 15: Gprs Hinweis
URL=mmsc.monternet.com APN=cmwap IP=10.0.0.172 Port=80 Tel1= Tel2= Tel3= Tel4= Email1= Email2= Email3= Email4= Tragen Sie hier die Daten Ihres Providers ein. Diese haben wir Beispielhaft bereits oben genannt. Vergessen Sie nicht die Empfangs Telefonnummer und/oder Email Adresse. Es muss mindestens eine Email Adresse oder eine Telefonnummer eingegeben werden. Beachten Sie bitte, dass eine MMS an eine Email Adresse auch eine MMS ist und ggf. - Seite 35 4: Im Testmodus, drücken Sie „Links“ zur Signalsuche. Während der Suche können Sie diese Funktion nicht verlassen. Falls das Signal gefunden wurde, drücken Sie “Links” zum Verlassen. Ab dann ist die Kamera in der Lage die Bilder per MMS an Sie oder Freunde zu versenden. Ein Bild in normaler (bis zu 12MP) Auflösung befindet sich ebenfalls auf der SD Karte.
- Seite 36 Die MMS Funktion kann wie bereits oben erwähnt getestet werden. Bei erfolgreichem Test erhalten Sie auf Ihrem Handy (hier iPhone als Beispiel) eine Nachricht mit dem Bild: Durch Tippen auf das Bild sehen Sie dieses in der Vollbilddarstellung: - 35 -...
