Kurzbeschreibung
Vorbemerkung zur Handhabung
Ihr Servicegerät kann nur mit einer Türelektronik zeitgleich kommunizieren, zudem muss diese zuvor durch das
davor Halten oder Stecken des Servicekeys (Karte od. Schlüsselform) in den Programmiermodus gebracht worden
sein!
Die Türelektronik signalisiert den Programmiermodus immer durch einen aufsteigenden Doppelton.
Ein Indikator ob sich die Türelektronik nach diesem Doppelton noch im Programmiermodus befindet ist das sich
keinerlei, auch nicht durch erneutes Andrehen, Signalisierungen zeigen.

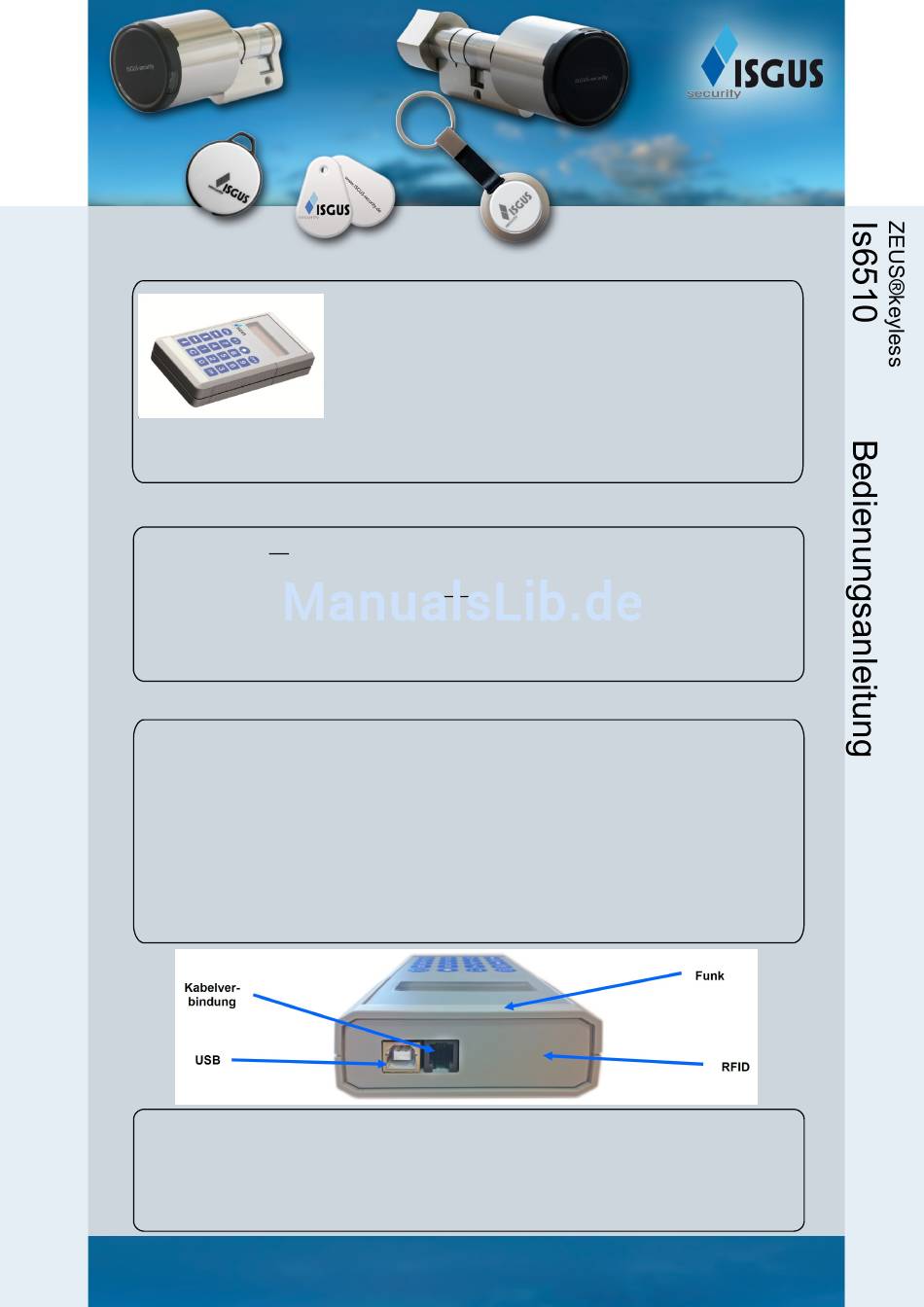

Kommunikationsarten
Ihr Servicegerät (SD) kann grundsätzlich auf 4 unterschiedliche Arten Kommunizieren.
Über RFID werden Türelektroniken programmiert indem das Servicegerät (SD) direkt stirnseitig an die zu program-
mierende Türelektronik gehalten wird.
Über eine Kabelverbindung werden nur elektronische Schließzylinder sog. ESZ (Is6110; Is6111) programmiert.
Verwenden Sie hierfür bitte den mitgelieferten Programmieradapter. (Gelber Schlüsseladapter mit Anschlussleitung
und Stecker)
Über FUNK werden Türelektroniken programmiert indem sich das Servicegerät (SD) in Nachbarschaft (Umkreis
40cm) befindet. Ebenfalls erfolgen alle Firmwareupdates via Funk über das Servicegerät.
Über USB kommuniziert Ihr Servicegerät mit dem PC. Bei aktiver USB-Verbindung kann in Einzelfällen eine gleich-
zeitige „externe" Kommunikation via FUNK oder RFID beeinträchtigt werden.
Hinweise:
Nachdem Sie ihren Programmiervorgang mit der Taste [OK] (Meldung des SD; „Weiter mit OK") abgeschlossen
haben, beenden Sie die bestehende Funkkommunikation vor einer erneuten Verbindungsaufnahme immer definiert
über die Taste [F1]. Somit wird die aktuell verbundene Elektronik zuverlässig aus dem Programmiermodus gebracht,
sodass das Servicegerät (SD) für eine neue Verbindungsaufnahme bereit ist.
Beachten Sie, dass bei einer aktiven Funkübertragung die optische Signalisierung der Türelektronik grün blinkt.
ZEUS®keyless Servicegerät

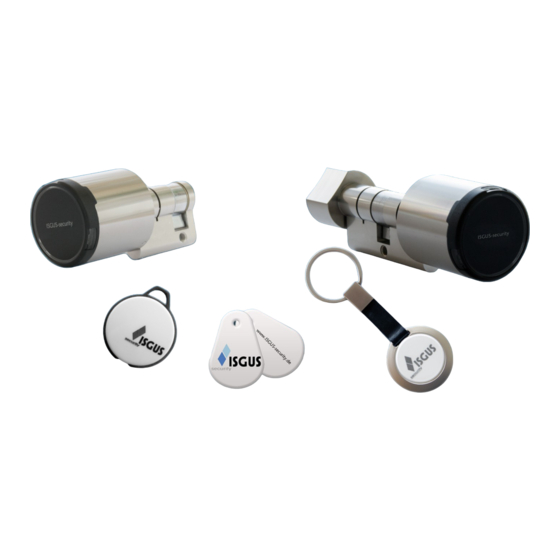

Das ZEUS®keyless Servicegerät dient zur Programmierung der Schließanlage.
Mit dem Servicegerät werden Informationen zwischen der PC-
Verwaltungssoftware und den Schließeinheiten (ZEUS®keyless Wandterminal,
ZEUS®keyless Knaufmodul, ZEUS®keyless Schließzylinder über Adapterkabel)
ausgetauscht. z. B. Berechtigungsprogrammierung, Ereignisse auslesen, etc.
Weiterhin können mit der Verwaltungssoftware die Schlüssel auch über das Servi-
cegerät programmiert werden (nur bei EM und Hitag 1).
Beim elektronischen Schließzylinder Is6110 und Is6111 wird die Low-Power Öff-
nung (bei leeren oder defekten Batterien) mittels des Servicegerätes durchgeführt.
Änderungen vorbehalten / Abbildungen können vom Original abweichen
Seite 1 01.09.2010

Werbung

loading

Inhaltszusammenfassung für Isgus Is6510

  • Seite 1 Kurzbeschreibung ZEUS®keyless Servicegerät Das ZEUS®keyless Servicegerät dient zur Programmierung der Schließanlage. Mit dem Servicegerät werden Informationen zwischen der PC- Verwaltungssoftware und den Schließeinheiten (ZEUS®keyless Wandterminal, ZEUS®keyless Knaufmodul, ZEUS®keyless Schließzylinder über Adapterkabel) ausgetauscht. z. B. Berechtigungsprogrammierung, Ereignisse auslesen, etc. Weiterhin können mit der Verwaltungssoftware die Schlüssel auch über das Servi- cegerät programmiert werden (nur bei EM und Hitag 1).
  • Seite 2: Technische Daten

    Technische Daten Produktbezeichnung ZEUS®keyless Servicegerät Produktnummer Is6510 Abmessungen L x B x H 157mm x 84mm x 31mm Stromversorgung 1Batterie 9V Block Display 4 zeilig, hintergrundbeleuchtbar Tastatur 20 Tasten auf Folientastatur PC Schnittstellen Betriebstemperatur 0°C bis 65°C Normen DIN EN 50081-1 Ausgabe: 1993-03 DIN EN 61000-6-1 Ausgabe: 2001-12 RL 1999/5/EG, RegTP Vfg.
  • Seite 3 Ihr Servicegerät verfügt über ein erweitertes Servicemenü, indem sensible Funktio- nen abgelegt sind. Das Servicemenü wird in der Regel nicht benötigt. Verwenden Sie dies nur in Ab- sprache mit dem ISGUS-security Support oder nach Rücksprache mit Ihrem Fach- händler. Einschalten des Servicemodus ...
  • Seite 4 Menüstruktur 0 Auftrag Senden 1 Ereignisse lesen 2 Serviceöffnung 1 Service-Öffnung 2 Zustandänderung 3 Clex Knaufmodul 1 Batteriewechsel 2 Demontage 4 ESZ Low-Power Öffnung 5 Funköffnung 6 Low-Power-Ladung 3 Tür personalisieren 4 SD Optionen 1 PIN vergeben 2 Datum/Uhrzeit SD 3 SD Info 4 Hintergrundbeleuchtung 5 Sprachen...
  • Seite 5 [0] [OK] - Auftrag Senden Start-Menüpunkt dient zur Kommunikation mit dem PC und zur Übertragung von Aufträgen an den Zylinder. Z.B. Gruppenrechte, Repersonalisierungsauftrag etc. Hier werden alle Aufträge der ZEUS®keyless Software außer der Personalisierungsaufträge übertragen. Achtung: Servicekey erforderlich! [1] [OK] - Ereignisse lesen Menüpunkt zum Auslesen der Ereignisse der Türe/Zylinder/WL (bis max.
  • Seite 6 [2] [OK] [5] - Funköffnung Achtung folgende Vorraussetzungen (Anwendbar nur bei Is6140/42):  Die Türelektronik muss personalisiert sein.  Es muss mindestens eine Schließgruppe programmiert sein.  Der Servicekey (SK) muss über die Funktion [SysC einlesen] im Servicegerät (SD) eingelernt worden sein! Die Funköffnung dient zum funkgesteuerten Einkuppeln des Innenknaufes, so dass bei entleerter Batterie im Falle einer externern Spannungsversorgung von außen oder im Falle einer zerstörten Leseantenne, die Türe durch Dre- hen des Außenknaufs geöffnet werden kann.
  • Seite 7 [4] [OK] [4] - Hintergrundbeleuchtung Zur Einstellung der Hintergrundbeleuchtung. Achtung: Servicekey erforderlich! [4] [OK] [5] - Sprachen Ermöglicht die Einstellung der Menüsprache. Aktuell wählbare Menüsprachen sind: Dutch, English, Francais, Deutsch. Achtung: Servicekey erforderlich! [4] [OK] [6] - SysC einlesen Dient zum Einlernen des Servicekey (SK), um eine vereinfachte ESZ-Low-Power-Öffnung oder Funköffnung durch- führen zu können.
  • Seite 8 [5] [OK] [4] - Ereignisprotokoll Ermöglicht das Ein- oder Ausschalten der Ereignisprotokollierung in der Türelektronik. Achtung: Servicekey erforderlich! [5] [OK] [5] - Schließzeit Ermöglicht die gestufte Einstellung der Schließzeit (Eingekuppelt- Zeit / Relais-Angezogen-Zeit) in einer 1-15 Ab- stufung, wobei der Schließzeitwert 15 eine ungefähre Dauer von 30 Sekunden beschreibt. Achtung: Servicekey erforderlich! [5] [OK] [6] - VAG ändern Dient zum Ändern und Ausschalten der Vier-Augen-Gruppe bei der Verwendung des Vieraugenprinzips.
  • Seite 9 [5] [OK] [9] [OK] [3] - Toggle zulassen Die Wandterminalfunktion „Toggle“ wird ein-/ausgeschaltet. Achtung: Servicekey erforderlich! [5] [OK] [9] [OK] [4] - Rückmeldung invertieren Der Rückmelde-Eingang wird invertiert (d.h. NH -> NL oder aus NL -> NH) Achtung: Servicekey erforderlich! [5] [OK] [9] [OK] [5] - Anti-Passback Dies stellt eine Anti-Passback „Lite-Version“...
  • Seite 10 Achtung: Servicekey erforderlich! [7] [OK] - Das Servicemenü Verwendung nur in Absprache mit dem ISGUS-security Support oder auf Anweisung. [7] [OK] [1] - Zähler Mithilfe dieser Funktion lesen Sie in Form von „Operationen“ OP aus, wie oft eine Türelektronik geweckt wurde und in Form von „Zyklen“...
  • Seite 11 [7] [OK] [4] - GBits lesen Mithilfe dieser Funktion erhalten Sie eine Anzeige der auf der Türelektronik berechtigten Türgruppen. Allerdings erfolgt die Darstellung der Türgruppenadresse in hexadezimaler Schreibweise. Achtung: Servicekey erforderlich! [7] [OK] [5] - Manipul. Setup Nur relevant bei Knaufmodul-Elektroniken! Verwenden Sie dieses Menü, um bei Knaufmodul-Elektroniken ab der Firmware-Version 2.2.42 bis max.
  • Seite 12 [7] [OK] [9] - Speicher aufräumen Dieses Menü sorgt für eine Reorganisation des Speichers einer Türelektronik. Verwenden Sie diese Funktion nur in Absprache mit dem Support der ISGUS-security Ltd. [7] [OK] [:] - Speicher aufräumen Dieses Menü dient in erster Linie der Parametrierung eines Wandterminals. Dieser liest im Standard Auslieferungs- zustand mehrere Transponderarten wie EM4050, HITAG1 und MIFARE.
  • Seite 13 Achtung: Servicekey erforderlich! [7] [OK] [>] - AM-FW Mode Verwenden und aktivieren Sie den AMOK oder Feuerwehrmodus ausschließlich nach Rücksprache mit dem Support der ISGUS-security Ltd. Achtung: Servicekey erforderlich! Seite 13 01.09.2010 Änderungen vorbehalten / Abbildungen können vom Original abweichen...
