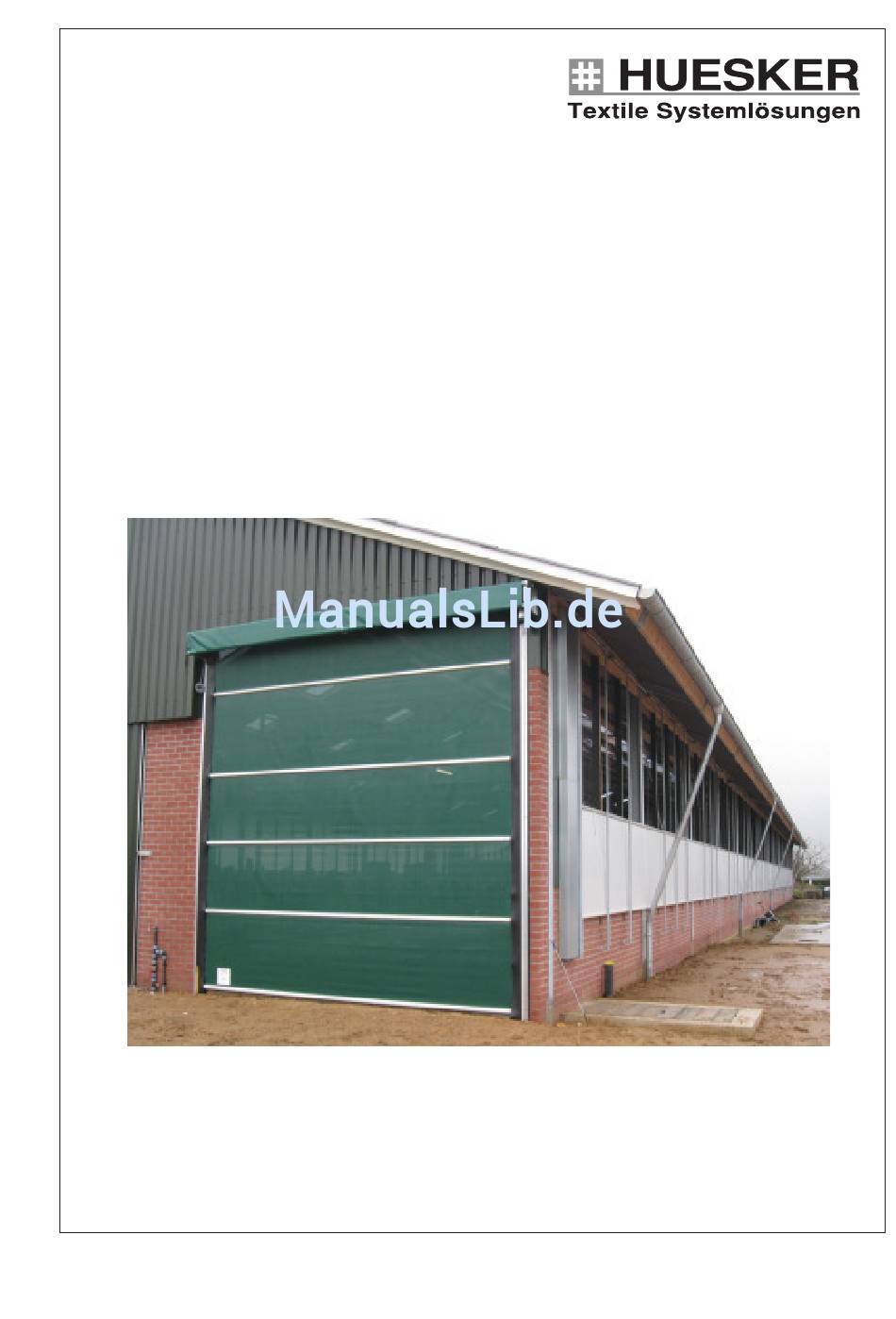

- Seite 1 Betriebsanleitung Original-LUBRATEC ® - Rolltor mit Stabilisierungsprofilen...
- Seite 2 ® nützlich sind. Der Inhalt macht Sie mit Einsatz, Pflege und Wartung vertraut. Sie hilft Ihnen außerdem Gefahren und Schäden zu vermeiden. Wir wünschen Ihnen guten Erfolg mit Ihrem Original-LUBRATEC -Rolltor mit Stabilisierungsprofilen. ® HUESKER Synthetic GmbH Technische Angaben, Maße und Gewichte sind unverbindlich. Änderungen im Zuge der technischen Entwicklung und Irrtümer vorbehalten.
- Seite 3 ® mit Stabilisierungsprofilen Anlagen-Nr.: RT Stab-10-2010 Baujahr: 10-2010 Kundenangaben Firmenname: Inventar-Nr.: Standort: Herstelleranschrift Firmenname: HUESKER Synthetic GmbH Straße: Fabrikstr. 13 - 15 Ort: D-48712 Gescher Telefon: +49 0 25 42-701-0 Fax: +49 0 25 42-701-469 E-mail: techtex@huesker.de Kundendienst und Ersatzteilbestellung...
-
Seite 4: Inhaltsverzeichnis
Original-LUBRATEC ® - Rolltor mit Stabilisierungsprofilen Inhaltsverzeichnis Hinweise I - 1 Einbau und ......Inbetriebnahme II - 4 . - Seite 5 Original-LUBRATEC ® - Rolltor mit Stabilisierungsprofilen Wartung, Instandsetzung und Störungs- beseitigung III - 4 ....7.1 Wartung ....III - 4 7.2 Instandsetzung und...
-
Seite 6: Hinweise
Original-LUBRATEC ® - Rolltor mit Stabilisierungsprofilen 1 Hinweise 1.1 Zeichenerklärung Verbotszeichen Zutritt für Unbefugte verboten Warnzeichen Gebots- und Rettungszeichen Warnung vor einer Gefahrenstelle Betriebsanleitung lesen oder Sicherheitshinweis Schutzhandschuhe benutzen Gefahr durch elektrischen Strom oder Spannung Gehörschutz benutzen Gefahr durch Flurförderzeuge... -
Seite 7: Betriebsanleitung
Maschinenrichtlinie. Daher sind Änderungen an von Besuchern beeinträchtigt dem Tor grundsätzlich nur nach Absprache mit werden! und einer Prüfung durch die Fa. HUESKER Synthetic GmbH zulässig. 1.4 Bedien- und Fachpersonal Das Bedienpersonal muss vor Aufnahme der Arbeiten in die Funktionsweise der Toranlage 1.7 Normen und Regeln... -
Seite 8: Bezeichnung Der Aufgeführten Normen Und Regeln
Original-LUBRATEC ® - Rolltor mit Stabilisierungsprofilen 1.7.1 Bezeichnung der aufgeführten Normen und Regeln EN 12100 Teil 1 Sicherheit von Maschinen - Allgemeine Gestaltungsleitsätze Teil 1: Grundsätzliche Terminologie, Methodik EN 12100 Teil 2 Sicherheit von Maschinen - Allgemeine Gestaltungsleitsätze Teil 2: Techn. Leitsätze und Spezifikationen EN 349 Mindestabstände zur Vermeidung des Quetschens von Körperteilen... -
Seite 9: Beschreibung
Original-LUBRATEC - Rolltor mit Stabilisierungsprofilen ® 2 Beschreibung 2.1 Bestimmungsgemäße Verwendung Das Original LUBRATEC - Rolltor mit Stabili- ® sierungsprofilen dient dem Verschließen von Zugängen zu offenen Gebäuden (Stallungen) gegen Zugluft. Das Verwenden der Toranlage für andere Anwendungszwecke als die für die Anlage spezifizierten Aufgaben ist ausgeschlos- sen. - Seite 10 Original-LUBRATEC - Rolltor mit Stabilisierungsprofilen ® seitliche Führung in C-Schienen Bild 4 mit Windlastankern Elektrozubehör Rohrmotor Bild 5 Elektrozubehör Aufsteckantrieb Bild 6 Kabel vom Motor zur Steuerung liegt bei Kabel von der Steuerung zur Funkbox bauseits (24 Volt, 2-adrig) Bild 4...
-
Seite 11: Typ Und Hersteller
Original-LUBRATEC - Rolltor mit Stabilisierungsprofilen ® 2.3 Typ und Hersteller Bezeichnung: Original-LUBRATEC -Rolltor ® mit Stabilisierungsprofilen Hersteller: HUESKER Synthetic GmbH Baujahr: 2009 Maximale Öffnungshöhe: 6,00 m Maximale Breite: 6,00 m 2.4 Elektrische Energieversorgung Betriebsspannung: 230 V ± 5% 50 Hz ± 1 Hz... -
Seite 12: Transport Und Handhabung
Original-LUBRATEC - Rolltor mit Stabilisierungsprofilen ® 4 Transport und Handhabung Zum Transport einzelner Packstücke des Original-LUBRATEC ® - Rolltores mit Stabi- lisierungsprofilen sind geeignete Lastaufnahme- mittel zu verwenden, die für Abmessungen und Gewicht (z. B. Gabelstapler) geeignet sind. Bei Verwendung von Lastaufnahmemitteln ist die BGR 500 zu beachten. -
Seite 13: Antriebsart Aufsteckantrieb Und Hwa
Original-LUBRATEC - Rolltor mit Stabilisierungsprofilen ® 5.1.1 Ausführung: Antriebsart "Aufsteckantrieb und HWA" 17 18 14 15 Stall- außenseite HUE_Stangentor_04-1c Pos. Benennung Pos. Benennung Pos. Benennung Original-LUBRATEC®-Windschutznetz Scheibe Gleiter Lagerkonsole links Federring Niet Abrollsicherung Sechskantmutter Nutrohr 50 mm Einsteckwelle mit 4-Kant... - Seite 14 Original-LUBRATEC - Rolltor mit Stabilisierungsprofilen ® 5.1.2 Ausführung: Antriebsart "Rohrmotor" 14 15 Stall- außenseite HUE_Stangentor_04-2c Pos. Benennung Pos. Benennung Pos. Benennung Original-LUBRATEC®-Windschutznetz Scheibe Gleiter Lagerkonsole links Federring Niet Abrollsicherung Sechskantmutter Nutrohr 50 mm Einsteckwelle mit 4-Kant Scheibe Einfach-Handtaster Antriebswelle (Nutrohr D= 95 mm)
-
Seite 15: Montage Der Lagerkonsolen
Original-LUBRATEC - Rolltor mit Stabilisierungsprofilen ® Montage der Lagerkonsolen Antriebs- Die Lagerkonsolen (1) werden rechts und links seite an den vorgesehenen Stellen so montiert, dass sie später mit ihrer Außenkante bündig zu den Außenkanten der seitlichen Führungsschienen (2) sind (Abb. 1). -
Seite 16: Vormontieren Der Antriebswelle
Original-LUBRATEC - Rolltor mit Stabilisierungsprofilen ® Vormontieren der Antriebswelle Antriebswelle (1) auf Länge schneiden: Maß wie zwischen den späteren Führungs- schienen. b) Stecken Sie die Adapter zum Antrieb (2) bzw. zur Abrollsicherung (3) in die Antriebs- Adapter welle ein (siehe Abb. 4). -
Seite 17: Antriebsart: Aufsteckantrieb
Original-LUBRATEC - Rolltor mit Stabilisierungsprofilen ® Antriebsart: Aufsteckantrieb Bringen Sie die Antriebswelle (1) in Position und montieren Sie diese gleichzeitig mit der Abrollsicherung (2) an die dafür vorgesehene Lagerkonsole (4) oder (5) (siehe Abb. 6). An der Antriebsseite Adapter durch die mittlere Boh- rung der Antriebslagerkonsole führen;... -
Seite 18: Fixieren Der Behänge
Original-LUBRATEC - Rolltor mit Stabilisierungsprofilen ® Montage der waagerechten Stabili- sierungsprofile und Behänge Stabilisierungsprofile (1) auf Länge bringen: Maß zwischen den seitlichen Führungsschie- nen ./. 4 cm. Schieben Sie nun abwechselnd waagerechte Stabilisierungsprofile (1) und Behänge (2) an den Erstbehang weiter auf und wickeln Sie diese mit Hilfe der beigelegten Handkurbel für den... -
Seite 19: Montage Der Ballenverkleidung
Original-LUBRATEC - Rolltor mit Stabilisierungsprofilen ® Montage der Ballenverkleidung Ballenverkleidung (1) in die vorher bündig mit den Lagerkonsolen montierte Keder- schiene KS1 (2) einführen (siehe Abb. 13). HU1009 Abb. 13 Befestigung des oberen Aluminium-Nut- rohres (1) an den Winkeln der Lager- konsolen (2) mit Hilfe von U-Bügel-... -
Seite 20: Platzierung Und Anschließen Der Elektrobauteile
Original-LUBRATEC - Rolltor mit Stabilisierungsprofilen ® 5.2 Platzierung und Anschließen der Elektrobauteile Elektroarbeiten vom Fachmann ausführen lassen. Die Positionierung der Steuerung (13) und der Handtaster wie folgt vorsehen: - Steuerung neben den Antrieb. HU0906-b - die beiden Handtaster (12) Außen und Innen in Abb. -
Seite 21: Montage Und Einstellung Überwachungsschalter Sturmsicherung
Original-LUBRATEC - Rolltor mit Stabilisierungsprofilen ® 5.3 Montage und Einstellung Überwachungsschalter Sturmsicherung (optional) Montage der Sturmsicherung (soweit Bestandteil der Lieferung) Bereiten Sie die Bauteile gemäß Abbildung 11 vor. Beachten Sie die richtige Positionierung der Bauteile gemäß ihrer Kennzeichnung L = links und R = rechts. -
Seite 22: Empfehlung Für Erforderliches Befestigungsmaterial
Original-LUBRATEC - Rolltor mit Stabilisierungsprofilen ® 5.4 Empfehlung für erforderliches Befestigungsmaterial Bauelement Untergrund Schrauben einschl. Dübel Anzahl ges. 2 Lagerkonsolen Stahlträger M 10 x 25 bis 50 mm + Scheibe + Mutter Mauerwerk Schloßschraube 10 x 80 + Dübel + Scheibe Holz Schloßschraube 10 x 80 + Scheibe... -
Seite 23: Einbauskizzen
Original-LUBRATEC - Rolltor mit Stabilisierungsprofilen ® 5.5 Einbauskizzen Fall 1 Einbau vor die Laibung (von innen oder außen gleicher Einbau) seitlich oben Schutzlippe [mm] HU2001-c Einbau über die Laibung hinaus Fall 2 (von innen und außen gleicher Einbau) seitlich oben... -
Seite 24: Inbetriebnahme
Original-LUBRATEC - Rolltor mit Stabilisierungsprofilen ® 5.6 Inbetriebnahme Die elektrischen Betriebsmittel stehen unter Spannung. Sicherheitsüberprüfungen vor 1. Inbetriebnah- me und nach jedem längeren Stillstand sowie nach Reparatur- und Wartungsarbeiten. Überprüfen Sie, ob der Platz unter dem Original-LUBRATEC - Rolltor mit Stabili- ®... -
Seite 25: Betrieb
Original-LUBRATEC ® - Rolltor mit Stabilisierungsprofilen Betrieb 6.1 Sicherheitshinweise 6.1.1 Allgemeines ® Für den Betrieb des Original LUBRATEC Rolltor mit Stabilisierungsprofilen gelten die ein- schlägigen Arbeitsschutzvorschriften, sowie die Unfallverhütungsvorschriften und die Betriebs- anleitungen der Hersteller der Einzelkompo- nenten. Die Anlage ist nach den allgemein anerkannten Regeln der Technik gebaut. -
Seite 26: Funktionsbeschreibung
Original-LUBRATEC ® - Rolltor mit Stabilisierungsprofilen 6.2 Funktionsbeschreibung Nachfolgend wird die Funktion eines Original- LUBRATEC ® - Rolltor mit Stabilisierungsprofilen anhand drei Funktionsskizzen dargestellt. Antriebsart: Aufsteckantrieb Ausgabe: 10-2010 Kapitel III - 2... - Seite 27 Original-LUBRATEC ® - Rolltor mit Stabilisierungsprofilen Antriebsart: HWA Ausgabe: 10-2010 Kapitel III - 3...
- Seite 28 Original-LUBRATEC ® - Rolltor mit Stabilisierungsprofilen Antriebsart: Rohrmotor Ausgabe: 10-2010 Kapitel III - 4...
-
Seite 29: Betrieb
Original-LUBRATEC ® - Rolltor mit Stabilisierungsprofilen 6.3 Betrieb Das Original-LUBRATEC ® - Rolltor mit Stabilisierungsprofilen kann bei der Variante “Aufsteckantrieb” mit den folgenden Bedienungs- elementen (Bild 1) betrieben werden: 1) Torsteuerung S20 2) Taster für Außen und Innen 3) Separate Funkbox mit Handsender... -
Seite 30: Beseitigung
Sicherung der Zuleitung zu trennen. Veränderungen (z. B. an der Steue- rung), An- und Umbauten dürfen nur Alle beweglichen Teile sind vor Demonta- mit Genehmigung der Fa. HUESKER ge zu sichern bzw. zu stützen. Synthetic GmbH vorgenommen werden. 10 Entsorgung Wenn möglich, ist das Original-... -
Seite 31: Lärm
Original-LUBRATEC ® - Rolltor mit Stabilisierungsprofilen 11 Lärm Der A-bewertete Lärmemissionspegel liegt unter 80 dB(A) in 1 m Abstand des Original- ® LUBRATEC - Rolltor mit Stabilisierungsprofilen. 12 Prüfungen 12.1 Mechanische Ausrüstung Die mechanischen Komponenten der An- lage müssen mindestens alle zwei Jahre einer Prüfung unterzogen werden.
