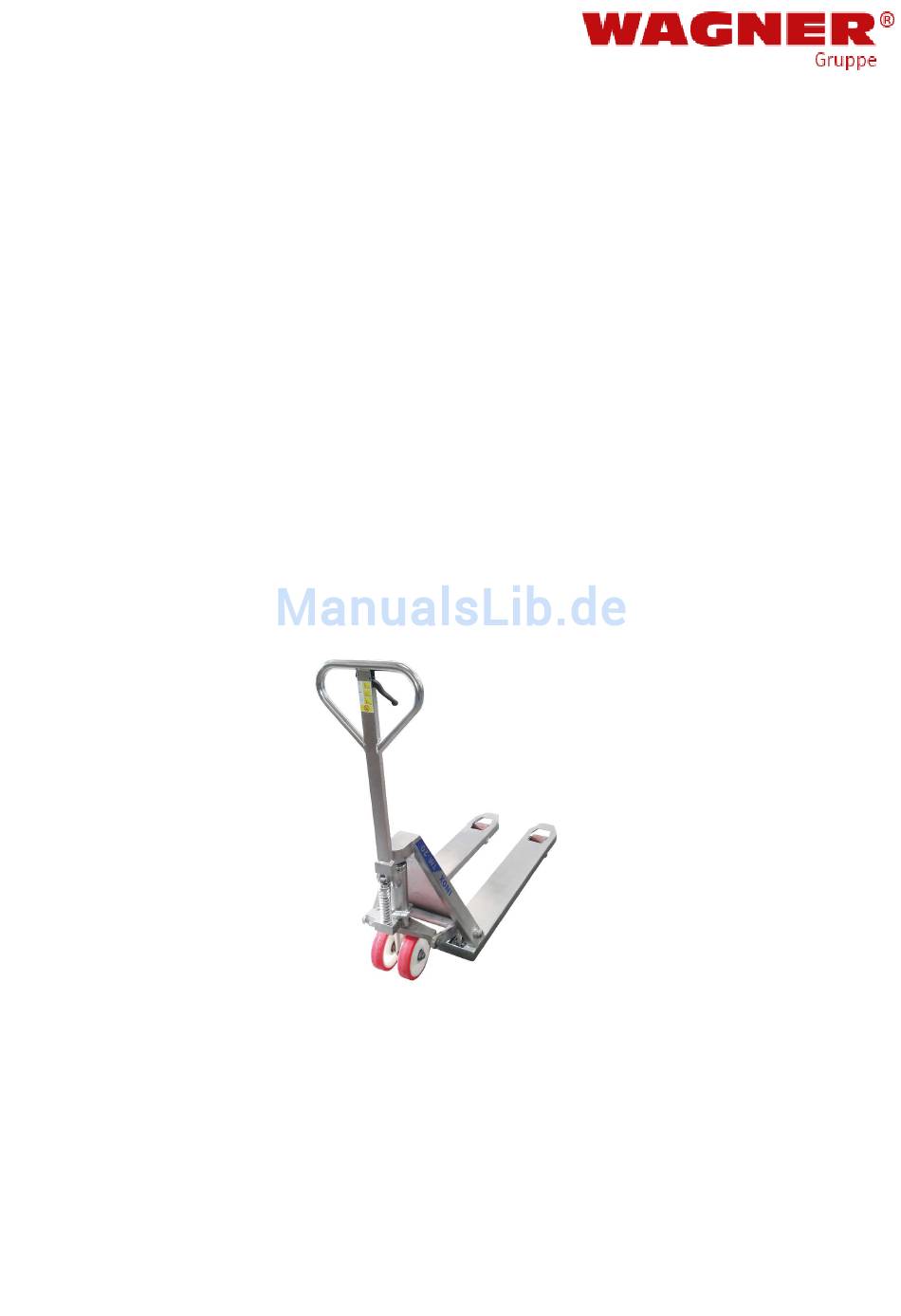

- Seite 1 Bedienungs- und Wartungsanleitung Ersatzteilliste Gabelhubwagen Premium Edelstahl 1101088NTNSS1...
- Seite 2 Einleitung Mit dem Gabelhubwagen steht Ihnen eine zuverlässige, technisch ausgereifte Maschine zur Verfügung, deren Konzept bis ins Detail stimmt. Wirtschaftlichkeit, Vielseitigkeit und Bedienerfreundlichkeit – das sind die herausragenden Merkmale der Maschine. Durch kompakte Bauweise, einfache Bedienung, hohe Zuverlässigkeit und überzeugende Qualität bringt der Gabelhubwagen auf kleiner Fläche große Leistungen.
-
Seite 3: Allgemeine Angaben
ALLGE MEINE A NGABEN 2000Kg Nenntragkraft: 1.150mm Gabellänge: 520mm Maß über Gabeln: 115mm Hub: 80 Kg Eigengewicht: EINSTELLUNG DER AUSLÖSUNG An der Deichsel des Gabelhubwagens findet sich ein Hebel der in 3 Positionen eingestellt werden kann. -Hebel nach unten Heben Fahrstellung -Hebel in Mittelstellung Senken... - Seite 4 Ersatzteile Pos. Artikel Menge Pos. Artikel Menge 1 Pumpeneinheit 20 Bolzen 2 Rad 21 Mutter 3 Distanzstück 22 Bolzen 4 Feder 23 Seegering 5 Pumpe 24 Bolzen 6 Hebel 25 Buchse 7 Obere Wippe 26 Unterlegscheibe 8 Dichtsatz 27 Schraube 9 Fixierung 28 Mutter Selbstsichernd 10 Schraube...
-
Seite 5: Wartung
Anleitung für die richtige Handhabung 1. Vor der Benutzung muss der Bediener die Gebrauchsanleitung aufmerksam lesen. 2. Zum Verziehen und/oder Verschieben des Handhubwagens muss sich der Hebel immer in Fahrstellung befinden, dies sorgt für eine bessere Entlüftung des Hydrauliksystems und eine leichtere Handhabung. Dies verringert auch den Verschleiß... - Seite 6 Seite 5...
- Seite 7 ACHTUNG: dem Bediener ist es nicht gestattet, Reparaturen und/oder Veränderungen ohne Einweisung und Autorisierung selbst durch zu führen. Lösung Ursache Problem -zu wenig Hydrauliköl -Öl nachfüllen Die Gabeln heben nicht ganz an -kein Hydrauliköl -Öl einfüllen -verunreinigtes Hydrauliköl -Öl wechsel -luft befindet sich im Hydraulikkreislauf -siehe Wartung 1.2 -der Kolben oder das Gehäuse der...
- Seite 8 EG-Konformitätserklärung im Sinne der EG-Maschinenrichtlinie 2006/42/EG Hiermit erklären wir, dass Gabelhubwagen Type: 1101088NTNSS1 zum Heben, Senken und Verfahren von Lasten auf ebenem, befestigtem Boden in der jeweils gelieferten Ausführung folgenden einschlägigen Bestimmungen entspricht: EG-Maschinenrichtlinie 2006/42/EG elektromagnetische Verträglichkeit: EMC 2014/30/UE-EN12895 Bevollmächtigte für die Technische Dokumentation: Fr. Nicole Hörmann...
