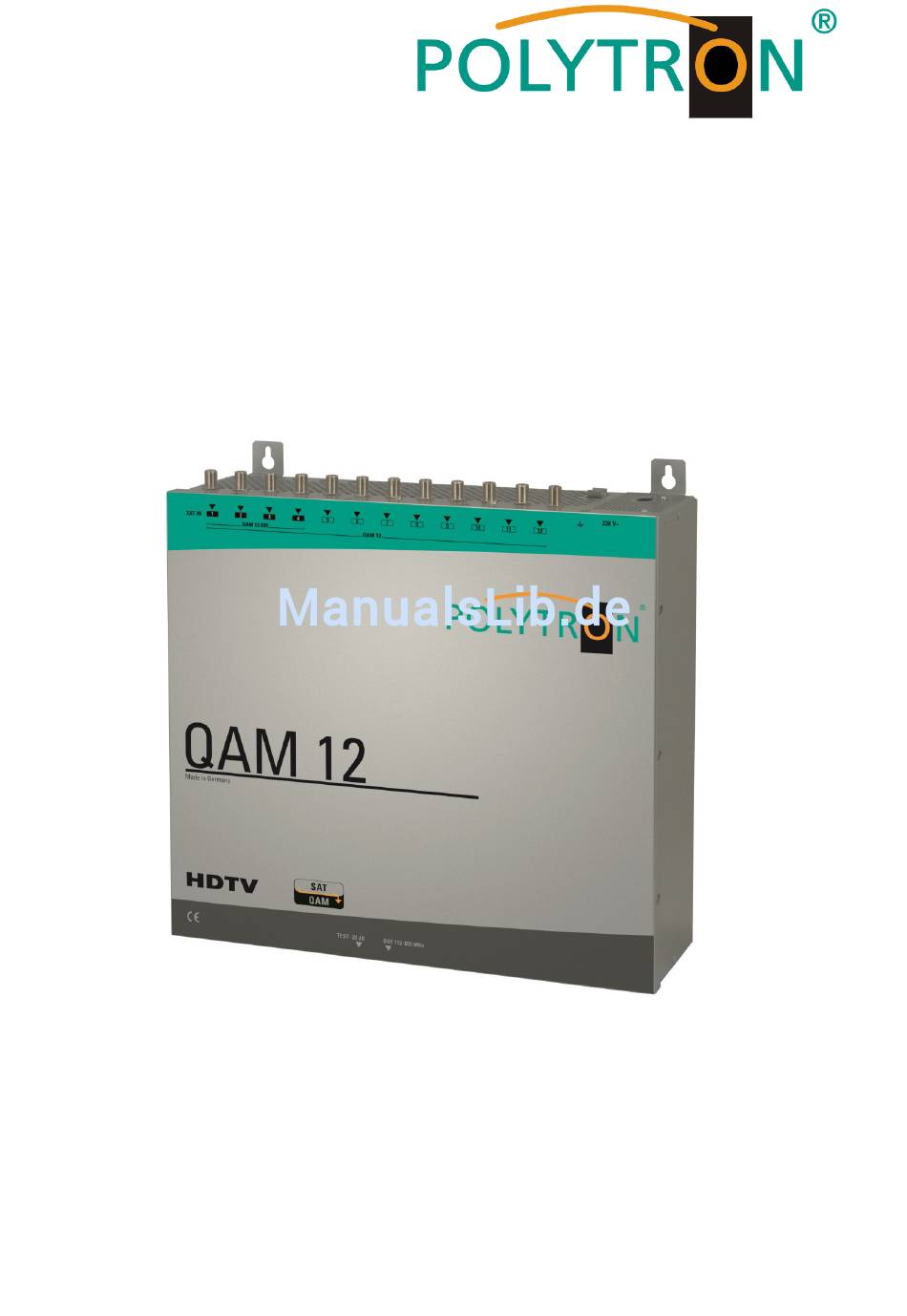

- Seite 1 QAM 12 QAM 8 EM QAM 12 EM Bedienungsanleitung MADE IN GERMANY 0901480...
-
Seite 2: Inhaltsverzeichnis
Allgemeines Gerätevarianten Beschreibung Lieferumfang Eingangsbeschaltung Montage Erdung Installation QAM 8/12 EM 8.1.1 QAM 8/12 EM Eingangs- Vorbelegung QAM 12 Eingangs- Pegel Ausgangs- Pegel Programmierung allgemein Software-Installation 9.1.1 Installation des Treibers 9.1.2 Installation der Programmier- Software Programmierung der Geräteparameter 9.2.1 Eingangsparameter 9.2.2... -
Seite 3: Gefahren- Und Sicherheitshinweise
Gefahren- und Sicherheitshinweise Vor dem Arbeiten am Grundgerät QAM8 EM/QAM 12.. bitte unbedingt folgende Sicherheitsbestimmungen sorgfältig lesen! Netzanschluss und Netzkabel Das Gerät darf nur an einem Stromnetz mit einer Spannung von 230 V~ / 50 Hz betrieben werden. Anschlusskabel Anschlusskabel immer stolperfrei verlegen! Ersetzen des Netzkabels nur durch originale Netzkabel. -
Seite 4: Keine Servicearbeiten Bei Gewitter
Öffnen des Gehäuses ACHTUNG Das Öffnen des Gerätes und Durchführung von Reparaturen darf nur von autorisiertem Fachpersonal durchgeführt werden. Es ist vorher der Netzstecker zu ziehen. Austausch Sicherungen gegen Sicherungen gleichen Typs, Werts Schmelzcharakteristik. Keine Servicearbeiten bei Gewitter ACHTUNG Diese Baugruppe enthält ESD-Bauteile! (ESD = Elektrostatisch empfindliches Bauteil) Eine elektrostatische Entladung, ist ein elektrischer Stromimpuls, der ausgelöst... -
Seite 5: Allgemeines
(12 Transponder) Beschreibung Die QAM 8 / QAM 12 setzt 8 bzw. 12 beliebige DVB-S oder DVB-S2 Transponder (QPSK/ 8PSK) in DVB-C Kanäle (QAM) um. Der Ausgangsfrequenzbereich ist von 112 - 860 MHz individuell einstellbar. Dieser Frequenzbereich kann in ein vorhandenes Koax-Verteilnetz eingespeist werden. Hierbei ist es nicht relevant, ob es sich um ein Netz mit Stern-, Baum- oder gemischter Struktur handelt. -
Seite 6: Montage
Montage Die Montage der QAM-Kompaktkopfstellen muss in einem gut belüfteten Raum vorgenommen werden. Die Umgebungstemperatur darf maximal 45°C betragen. Es muss gewährleistet werden, dass die Luft durch die Lüftungslöcher zirkulieren kann. Es muss ein Mindestabstand min. 15 cm um das Gerät herum eingehalten werden, damit die Luft ungehindert zirkulieren kann. -
Seite 7: Eingangs- Vorbelegung Qam 8 Em /Qam 12 Em
Die Stromaufnahme der angeschlossenen LNB´s darf pro Eingang maximal 250mA betragen. Bitte beachten, dass ein digitaltaugliches Quattro LNB (z.B. Polytron OSP AP 94) einzusetzen ist. Wenn die LED für die LNB- Versorgung nicht leuchtet, ist die LNB Versorgung unterbrochen oder gestört. -
Seite 8: Eingangs- Pegel
Kanäle werden auf die bisher gespeicherten Daten eingestellt. In dieser Zeit blinkt die Status- LED neben der USB-Buchse grün. Erst nachdem die Status- LED dauerhaft grün oder orange leuchtet ist eine Verbindungsaufnahme zwischen QAM 8/ QAM 12 und Laptop/PC möglich. Das Gerät erst nach der Software- Installation auf dem PC mit diesem zusammenschließen. -
Seite 9: Software-Installation
Leiterplatten oder dem Netzteil möglich ist. Die Programmierung ist somit nur über die interne USB-Schnittstelle möglich. 9.1 Software- Installation (satc12_Vxxx.zip) Das Software-Paket von der Homepage www.polytron.de herunterladen und in (z. B. C:\ QAM12) ein beliebiges Verzeichnis entzippen. Die Software kann auch von dem beiliegenden USB- Stick geladen werden. -
Seite 10: Installation Der Programmier-Software
Den Anweisungen auf dem Bildschirm folgen. Mit Beendigung der Installation Bildschirmanzeigen schließen. Nach der Installation der Programmier-Software auf dem PC, kann die QAM 8/ QAM 12 mit dem USB-Kabel an den PC angeschlossen werden. 9.2 Programmierung der Geräteparameter SATC12 Das Programm –... -
Seite 11: Eingangsparameter
Mit dem Menüpunkt „Settings“ ist es möglich eine bestehende Programmierung zu speichern bzw. zu laden. Siehe Pkt. 9.3 9.2.1 Eingangsparameter IN > Auswahl der Eingangs- Signalquelle QAM 8 EM / QAM 12 EM QAM 12 Bei der Version ohne Auswahl der gewünschten Eingangsmatrix steht... - Seite 12 Diese sind in der Fachliteratur bzw. auf der Homepage der Satellitenbetreiber z.B. www.Astra.de, www.eutelsat.com usw, zu entnehmen. TP > Transponderfrequenz LO > LNB Oszillatorfrequenz AUTO stellt sich automatisch auf die benötigte Frequenz ein. 09750 , Kamm aber auf Transponderfrequenz 10600 oder eine andere eingeben OTHER...
-
Seite 13: Ausgangsparameter
9.2.2 Ausgangsparameter OP > Operating Mode F > Ausgangsfrequenz Normal > Normalbetrieb Single > Einzelträger zur Pegelmessung mit Frequenz frei wählbar einem analogen Es wird empfohlen sich an Antennenmessgerät das entsprechende TV-Standard Kanalraster Zero > digitaler Kanal mit zu halten. Eingestellt wird die Inhalt 0. - Seite 14 ATT > Ausgangspegel OFF > Abschaltung Ausgangskanal Der Ausgangspegel beträgt am Ausgang 90dBµV und Falls nicht alle 8/12 Ausgangs- kann bei jedem Kanal um bis kanäle belegt werden sollen, zu 12 dB in 1dB Schritten kann jeder Kanal einzeln mit abgeschwächt werden.
- Seite 15 µC auf dem erforderlichen Softwarestand sind, um diese Funktion zu unterstützen. Ist die Software nicht auf dem erforderlichen Stand, wird der Button nicht angezeigt. In diesem Fall bitte die Software unter www.polytron.de herunterladen. Sie finden diese im Bereich Service/Kopfstellen.
- Seite 16 Durch einen Doppelklick auf den jeweiligen Service in der Eingangs- bzw. der Ausgangsliste können diese zur Ausgangsliste hinzugefügt oder von dieser gelöscht werden. Mit einem Klick auf den „Save/Back“-Button wird die Ausgangsliste gespeichert und das Fenster automatisch geschlossen. Möchten Sie von einem Transponder der viele Services hat, nur wenige übernehmen, können Sie zuerst „Remove ALL“...
-
Seite 17: Dual-Channel-Funktion
Dual-Channel-Funktion bei der Kopfstelle QAM 8 EM Anwendungsfall: Die Datenrate des gewünschten SAT-Transponder ist zu hoch um die Programme in einen 7 oder 8 MHz DVB-C Kanal unterzubringen. Mit der Dual-Channel-Funktion besteht die Möglichkeit die einzelnen Transponder, auf zwei DVB-C Ausgangskanäle zu splitten Blockschaltbild der Kanalzüge der QAM 8 EM Wird die Dual-Channel-Funktion benötigt bitte auf den folgenden Button klicken. - Seite 18 Zurück zum Hauptmenü. Zum Verteilen der Programme auf die 2 Ausgangskanäle, den Button „Service List“ klicken. Ist der zweite DVB-C Ausgangssignal eingeschaltet, erscheint in der blauen Schrift „DUAL active“ Die Tabelle in der Mitte „Input Servicelist“ zeigt alle Programme die in dem Transponder enthalten sind.Mit den Button Add and Remove können die jeweiligen Programme nun den beiden Ausgangskanälen rechts und links zugeordnet werden.
-
Seite 19: Lcn-Funktion Zur Vergabe Von Programmplätzen
LCN-Funktion zur Vergabe von Programmplätzen bei den Kopfstellen QAM 4 CI-S, QAM 8 und QAM 12 Voraussetzung ist, dass die Empfangsgeräte (Receiver) LCN unterstützen Ab der µC Software 1.12 und FPGA Software 1.08 ist die Funktion LCN möglich.Diese befindet sich unter dem Menüpunkt „Extras / LCN Settings“... -
Seite 20: Speicherung Der Programmierung
9.3.2 Laden von Einstellungen Mit dem Menüpunkt Load Settings ist das Laden einer bestehenden Programmierung vom PC auf QAM 8 bzw. QAM 12 möglich. Dazu ist der gewünschte Dateiname im Verzeichnis auszuwählen und zu öffnen. Die Daten werden automatisch geladen. -
Seite 21: Diagnostik
9.4 Diagnostik Das „Diagnose“ Menü dient zu Servicezwecken und kann bei der telefonischen Fehleranalyse über die Hotline +49(0)7081-1702- hilfreich sein. Mit REFRESH können die angezeigten Daten aktualisiert werden. Menükopf- Anzeige: Actual Operating Temperature: ca. aktuelle Umgebungstemperatur Total Operating Hours: Betriebsstunden Maximum operating Temperature: maximale gemessene Umgebungstemperatur Critical Operating Hours:... -
Seite 22: Firmware Update
Grundsoftware des Gerätes auf neuesten Stand gebracht. Die unter 9.2 durchgeführte Programmierung der Ein- und Ausgangsparameter wird davon nicht beeinflusst. 9.6.1 CPU (µ-Controller) Software: SATC12_Vxxx.zip von der Polytron Homepage laden und öffnen. (siehe 9.1) Update über Laptop/PC: Firmware Update Menüpunkt aufrufen ... -
Seite 23: Anwendungsbeispiele
10. Anwendungsbeispiele 10.1 QAM 12 EM Beispiel 1: Alle Tunereingänge sind über die SAT- Eingangsmatrix angeschlossen. (Auslieferungszustand) Beispiel 2: Tunereingänge sind über die SAT- Eingangsmatrix und 2 zusätzliche Ebenen eines anderen Satelliten mit Verteiler FVS 3 P angeschlossen. -
Seite 24: Qam
10.2 QAM 12 Beispiel 1: 12 Tunereingänge (Auslieferungszustand) Beispiel 2: 6 Tunereingänge verbunden über den SAT-Verteiler 3 x FVS 3 P . -
Seite 25: Technische Daten
Relative Luftfeuchte 95% (nicht kondensierend) Abmessungen (B x H x T) 360 x 125 x 380mm Gewicht 7,1Kg (QAM 12 EM) Eingang Anschluß F- Buchse Frequenzbereich 950 - 2150 MHz Abstimmraster 1 MHz steps ... -
Seite 26: Neue Funktionalität "Passwort"
12. Neue Funktionalität „Passwort“ Zum Schutz vor unbefugtem Zugriff auf das Programm-Menü. Ab Werk ist der Passwortschutz nicht aktiviert und kann ab µC-SW-Version 1.31 wie folgt eingeschaltet werden: Das Programm – SATC12 – starten. In der oberen Auswahlzeile Extras anklicken. ... -
Seite 27: Vorbelegung
Gerätes, wie auch schon auf Seite 1 erwähnt. Die Seriennummer finden Sie auch auf dem Aufkleber, welcher außen auf dem Gerätegehäuse angebracht ist. Die generelle Passwortrücksetzung kann nur durch POLYTRON vorgenommen werden, Sie erhalten im Zuge dessen ein neues Passwort, mit dem Sie die Bedienung wieder freischalten können. - Seite 28 + 49 (0) 70 81/1702 - 0 Technische Hotline Technical hotline + 49 (0) 70 81/1702 - 12 Telefax + 49 (0) 70 81) 1702 - 50 Internet http://www.polytron.de Email info@polytron.de Technische Änderungen vorbehalten Subject to change without prior notice Copyright © Polytron-Vertrieb GmbH...
