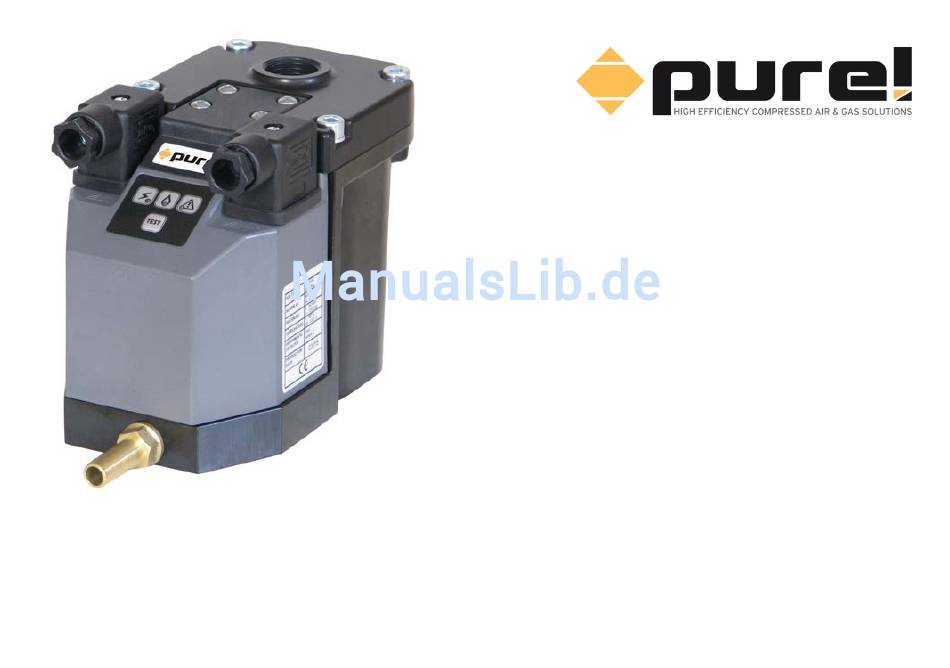

SICHERHEIT UND KORREKTER GEBRAUCH Um eine sichere und dauerhaft korrekte Funktion des Produktes gewährleisten zu können, sind die beigefügten Hinweise strikt einzuhalten. Die Nichteinhaltung dieser Anweisungen oder die nicht ordnungsgemäße Verwendung des Produktes hat den Verlust der Garantie zufolge! Eine nicht in der Produktbeschreibung spezifizierte oder den vorliegenden Instruktionen widersprechende Verwendung des Produktes gilt als NICHT Ordnungsgemäße Nutzung.
Seite 4
MONTAGE ANLEITUNG Vor der Installation des Produktes erst sicherzustellen, dass das Produkt den Anforderungen entspricht und für Ihren Nutzungszweck geeignet ist! 1.1 Packen Sie das Gerät aus und prüfen Sie es visuell auf Beschädigungen. 1.2 Entlüften Sie das System vor der Installation oder einer Wartung. Wir empfehlen dringend, die Wand-halterung zu verwenden, um Beschädigung der Einheit durch starke Vibrationen zu verhindern.
Seite 5
Sensor Modul Schraube (4x) Schraube (2x) Schraube Dichtung (2x) Sensor Modul Stecker (2x) Sensor Modul kleine O-Ring Stecker Dichtung (2x) Sensor Modul große O-Ring Sensor Modul mittel O-Ring (2x) Elektronikmodul (mit Erde Kabel) Gehäuse Schraube (4x) Gehäuse Schraube Ring (4x) Oberste Teil der Gehäuse HP Ventilshacht Gehäuse Dichtung...
Seite 6
ALARM INSTALLATIONSANLEITUNG Der Kondensatableiter wird mit einer optionalen Alarmfunktion geliefert. Der Alarm wird aktiviert wenn zu viele (>100) Zyklen nach einander erstellt werden ohne Pause zu machen. Dies kann mehrere Ursachen haben. z.B. Wenn Schutt den Durchlass des Ventils blockieren. Das Ventil bekommt somit ein bleibendes Signal um zu öffnen und Aktiviert damit den Alarm.
Seite 7
ZUSÄTZLICHE INSTALLATIONSANLEITUNG Vermeiden Sie Wassersäcke bei der Das ½” Ablaufrohr soll idealerweise waagerecht installiert werden, oder abwärts Installation des Ablaufrohres. Hierdurch kann geleitet werden (>1°). sich einen Luftpolster bilden. >1° Wenn der Hang des Ablaufrohrs nach unten nicht ausreicht, oder wenn andere Kondensat Strömungsprobleme entstehen, muss eine Entlüftungsleitung installiert werden sodass die Bildung eines Luftpolsters vermeidet wird.
REINIGUNGSHINWEISE Diese Anweisungen sind für die Reinigung der Kondensatableiter. Wenn Teile Ihrer Kondensatableiter ersetzt werden sollen, verweisen wir Sie auf die Wartungsanleitung (im Service-Paket enthalten). Entlüften Sie das System vor der Installation oder einer Wartung! 2.1 Schließen Sie den Kondensat zufuhr zum Kondensatableiter durch das Kugelhahn zu schließen. 2.2 Drücken Sie die TEST Taste, um den Einheit zum Entleeren von jeweiliger zurück gebliebenem Kondensat und um das Ventil zu entlüften.
TECHNISCHE DATEN Maximale Kompressor Kapazität 100 m³/min. 3500 cfm. Min. / Max. Druck 0 Bar / 50 Bar 0 Psi / 725 Psi Min. / Max. medium Temperatur 1° C / 50° C 34° F / 122° F Ventil typ 2/2 weg, Direkt gesteuert Ventil Durchlass 1.8 mm...
