Schaudt LT 50 Bedienungsanleitung
Bedien- und kontrollpanel
Inhaltsverzeichnis
E Schaudt GmbH, Elektrotechnik und Apparatebau, Planckstraße 8, 88677 Markdorf, Germany, Tel. +49 7544 9577-0, Fax +49 7544 9577-29, www.schaudt- -gmbh.de
831.014 BA / DE
Bedienungsanleitung

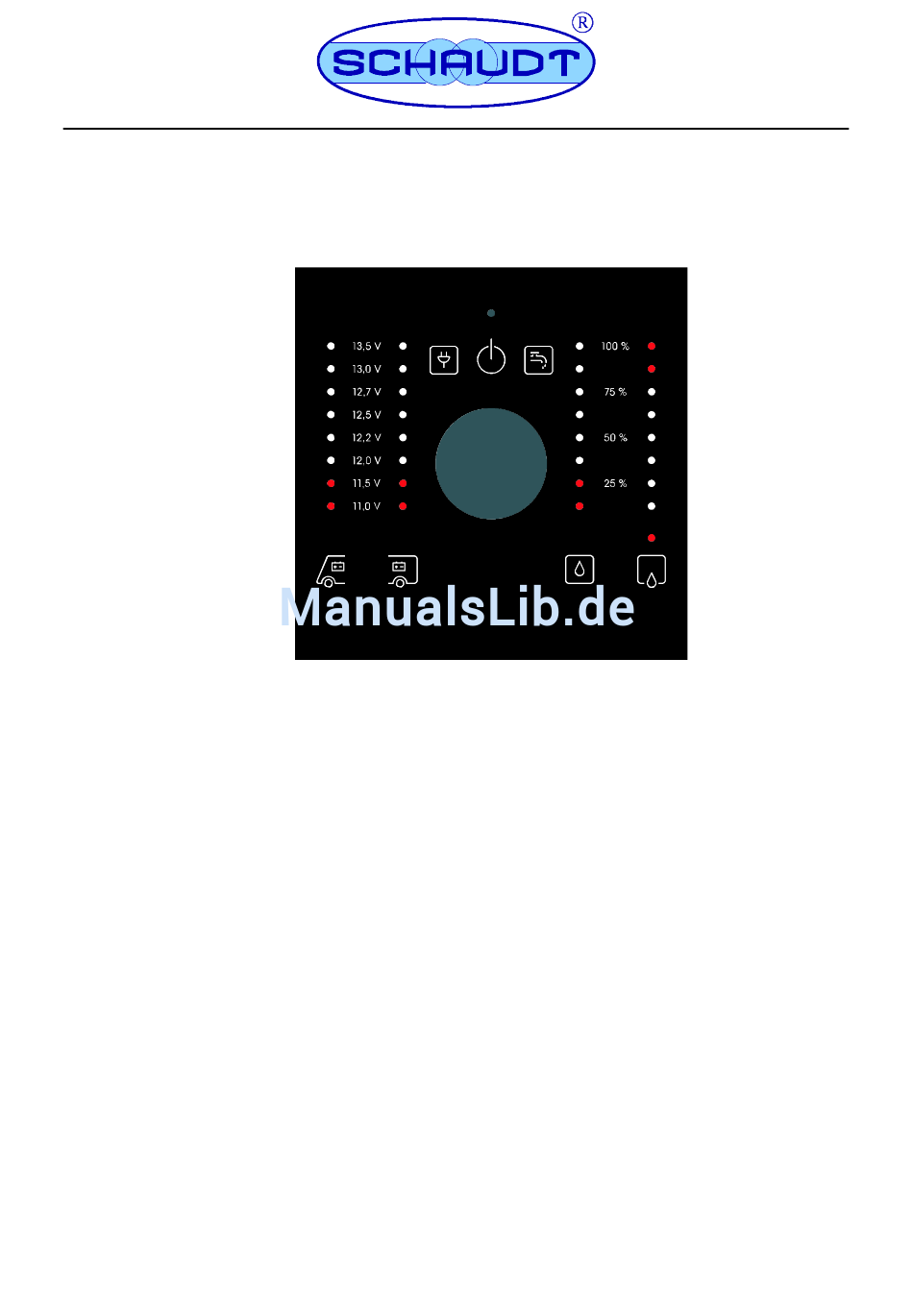

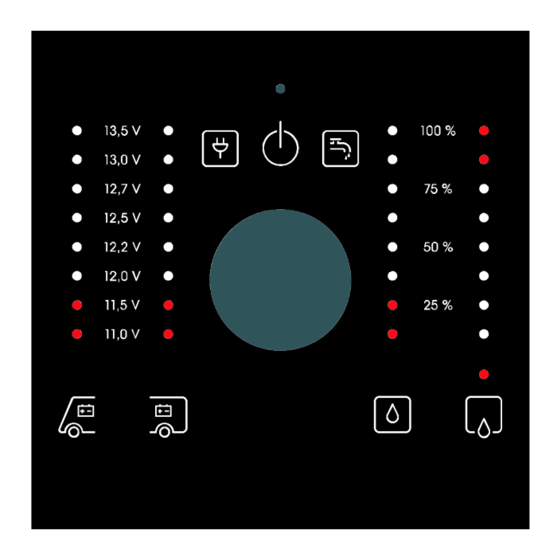

Bedien- und Kontrollpanel LT 50
Inhaltsverzeichnis
1
2
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.1
3.2
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.3
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.4
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
4.1
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.2
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5
6
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
3
3
3
4
5
7
8
8
9
10
10
10
Stand: 12.03.2014
Inhaltsverzeichnis
Fehlerbehebung
Inhaltszusammenfassung für Schaudt LT 50
-
Seite 1: Inhaltsverzeichnis
..........E Schaudt GmbH, Elektrotechnik und Apparatebau, Planckstraße 8, 88677 Markdorf, Germany, Tel. +49 7544 9577-0, Fax +49 7544 9577-29, www.schaudt- -gmbh.de 831.014 BA / DE... -
Seite 2: Verwendungszweck
Bedienungsanleitung Bedien- und Kontrollpanel LT 50 Verwendungszweck Das Bedien- und Kontrollpanel LT 50 ist das zentrale Bedien- und Anzeigegerät für das 12 V-Versorgungs- und Ladesystem im Fahrzeug. Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb von Geräten der Firma Schaudt -- die Bedienungsanleitung sollte immer im Fahrzeug mitgeführt werden. -
Seite 3: Aufbau
Das Symbol “12 V EIN” leuchtet -- die 12 V-Versorgung des Wohnraums ist einge- schaltet. Falls das Bedien- und Kontrollpanel LT 50 keine Reaktion zeigt, ist entweder die Still- legung aktiv (bei EBL 208 und CSV 410-2; zur Aufhebung der Stilllegung siehe Kap. -
Seite 4: Versorgung Der Verschiedenen Verbraucher Ein- Und Ausschalten
Für diese Funktionen muss die 12 V-Versorgung für den Wohnraum eingeschaltet sein (siehe Kap. 3.1). Nach einer Bedienung schaltet LT 50 nach ca. 10 s in den Ruhezustand. Schaltzustände werden dann durch Leuchten des entsprechenden Symbols bzw. der LED angezeigt. -
Seite 5: Anzeigen
Bedienungsanleitung Bedien- und Kontrollpanel LT 50 Anzeigen 3.3.1 Netzkontrolle Das Symbol “Netzkontrolle” leuchtet, wenn das 12 V-Ladesystem mit 230 V-Netzspannung versorgt wird. Die Batterien werden geladen. Die Anzeige erfolgt nur dann, wenn die 12 V-Versorgung für den Wohnraum eingeschaltet ist (”12 V EIN”). - Seite 6 Bedienungsanleitung Bedien- und Kontrollpanel LT 50 Oben genannte Werte gelten für den laufendem Betrieb, nicht für die Ruhespannung (siehe unten). Ruhe- Außer der Anzeige der Batteriekapazität (s. Kap. 3.3.2) ist die Messung der Ruhespannung spannung ist eine einfache und wirkungsvolle Methode, um den Zustand der Batterie zu prüfen. Unter Ruhespannung versteht man die Spannung der geladenen Batterie im Ruhezustand, ohne dass Strom zugeführt oder entnommen wird.
-
Seite 7: Stilllegung
Batterien zu verstehen. Davon ausgenommen: Geräte, die die Wohnraumbatterie laden, sind weiter mit dieser verbunden (z. B. ein Solarregler). Das Bedien- und Kontrollpanel LT 50 wird an unterschiedlichen Versorgungsgeräten betrie- ben. Je nach Fahrzeugtyp (Reisemobil oder Caravan) können sind das: Bei Caravans:... -
Seite 8: Alarme Und Störungen
11,0 V un- terschritten. Bei ausgeschalteter LED-Tafel Bei ausgeschalteter LED Tafel LT 50: Batterie laden: -- Die LED-Tafel LT 50 und da- -- Motor starten mit die 12-V-Versorgung des Wohnraums kann zum oder Schutz der Batterie nicht -- 230-V-Netzversorgung an- mehr eingeschaltet werden, schließen... -
Seite 9: Störungen
Bedienungsanleitung Bedien- und Kontrollpanel LT 50 Alarm Mögliche Ursache Abhilfe Bei Anzeige des Füllstands Tank füllen. “Wassertank”: Der Wassertank ist leer Bei Anzeige des Füllstands “Ab- Tank leeren. wassertank”: Der Abwassertank ist voll. Störungen In den meisten Fällen einer Störung im 12 V-System ist eine entladene Batterie oder eine defekte Sicherung die Ursache. -
Seite 10: Technische Daten
CE-Kennzeichen vorhanden Wartung Das Bedien- und Kontrollpanel LT 50 ist wartungsfrei. Reinigung Die Frontplatte mit einem weichen, leicht angefeuchteten Tuch und mit einem milden Reini- gungsmittel reinigen. Auf keinen Fall Spiritus, Verdünner oder Ähnliches benutzen. Es dürfen keine Flüssigkeiten in das Innere des Bedien- und Kontrollpanels dringen. -
Seite 11: Fehlerprotokoll
Hiermit bestätigt die Firma Schaudt GmbH, dass die Bauart Bedien- und Kontrollpanel LT 50 den einschlägigen Bestimmungen entspricht. Die Konformitätserklärung kann jederzeit unter der auf dem Deckblatt angegeben Adresse angefordert oder unter www.schaudt-gmbh.de heruntergeladen werden. Stand: 12.03.2014 831.014 BA / DE... - Seite 12 Bedienungsanleitung Bedien- und Kontrollpanel LT 50 Anschlussplan Rückseite oben Tankheizung 12V Kontr. (EBL 208, CSV 410 --- 2) +Bel. (EBL 226) + Starterbatterie + Fühler Wohnraumbatterie S --- Pumpe --- Fühler Wohnraumbatterie 12V Ein voll n.c. 12V Aus 0,75 Basis...
