Inhaltszusammenfassung für Dickert Electronic S8Q

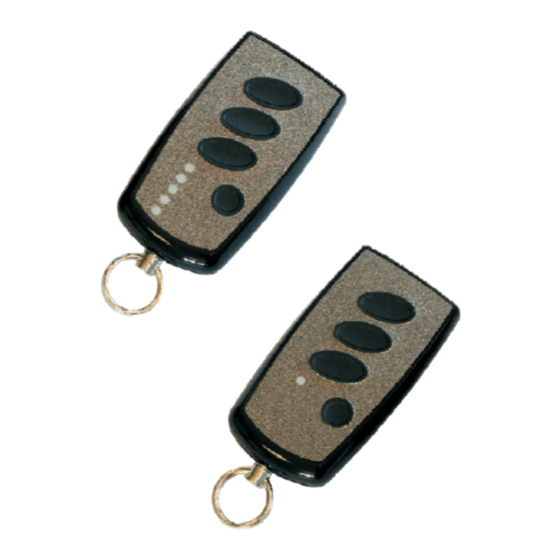

- Seite 1 S8Q- Handsender S8Q- Handsender 15-Kanal Gruppen-Handsender KeeLoq, oder Linear Code 433,92MHz oder 868,3MHz Mit Fernlernfunktion uick earn 4-Kanal Handsender Originalbetriebsanleitung 28509600_S8Q_DE_2012-05-08...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Kurzdaten und Funktionen............Verwendungszweck..............Wichtige Sicherheitshinweise............. Bedienelemente / Anzeigen............. Funktionsbeschreibung.............. Technische Daten............... Batteriewechsel................. Konformitätserklärung / Entsorgung.......... Maße..................28509600_S8Q_DE_2012-05-08... -
Seite 3: Kurzdaten Und Funktionen
Kurzdaten und Funktionen Funktion KeeLoq / Wechselcode Bei jeder Betätigung wird ein neuer Code errechnet. Bei normaler Benutzung (Garagentor etc.) dauert es über 20 Jahre, bis sich ein Code wiederholt! Funktion Linear-Code Der Sender arbeitet mit einem, ab Werk fortlaufend programmierten Code, der nicht verändert werden kann. -
Seite 4: Verwendungszweck
Verwendungszweck Verwendung: Dieser Funksender ist zugelassen für allgemeine Fernsteuer-Anwendungen ohne Sicherheitsrelevanz. Der Sender ist anmelde- und gebührenfrei. Jede andere über die bestimmungsgemäße Verwendung hinausgehende Benutzung gilt als nicht bestimmungsgemäß, für die der Hersteller nicht haftet. Hier trägt der Monteur, Installateur oder Betreiber das Risiko und die Haftung. 28509600_S8Q_DE_2012-05-08... -
Seite 5: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Diese Fernsteuerung ist nur für Geräte und Anlagen zulässig, bei denen eine Funktionsstörung im Sender oder Empfänger keine Gefahr für Personen oder Sachen ergibt oder dieses Risiko durch andere Sicherheitseinrichtungen abgedeckt ist. Lassen Sie nie Kinder mit dem Sender spielen. Ein dadurch sich öffnendes Garagentor etc. -
Seite 6: Bedienelemente / Anzeigen
Bedienelemente / Anzeigen S8Q-..15.. S8Q-..04.. 28509600_S8Q_DE_2012-05-08... - Seite 7 Bedienelemente / Anzeigen Sendetaste K1 Sendetaste K2 Sendetaste K3 Gruppentaste Gruppen LEDs Sende Anzeige Sendetaste 4 Funktionstaste 28509600_S8Q_DE_2012-05-08...
-
Seite 8: Funktionsbeschreibung
Funktionsbeschreibung Die Gruppentaste auf der Oberseite dient zum Durchschalten durch die Gruppen. Die gewählte Gruppe wird durch die Gruppen LEDs angezeigt. 6 Gruppen je. 3 Befehle stehen zu Verfügung. Beim 4-Kanal Sender ist die Gruppentaste als normale Sendetaste für Kanal 4 ausgeführt. Funktionstaste am Gruppensender dient bei allen Versionen (Linear + KeeLoq) zur Bedienung der... -
Seite 9: Technische Daten
Technische Daten Zulassung: Anmelde- und gebührenfrei Frequenz: 868,3 MHz oder 433,92 MHz, Modulation: Amplitude Shift Keying "ASK" Betriebsspannung: Lithiumknopfzelle CR 2032 Stromaufnahme: typ. 20mA im Sendebetrieb Abmessung: ca. 64 x 35 x 11 mm (ohne Schlüsselanhänger) Gewicht: ca. 22 g incl. Batterie 28509600_S8Q_DE_2012-05-08... -
Seite 10: Batteriewechsel
Bedienungsanleitung Batteriewechsel 28509600_S8Q_DE_2012-05-08... -
Seite 11: Konformitätserklärung / Entsorgung
Konformitätserklärung / Entsorgung Konformitätserklärung Typ S8Q: Hiermit erklärt der Hersteller, dass der Sender die Anforderungen der Richtlinie 1999/5/EG erfüllt. Weitere Angaben, siehe URL des auf dem Gerät ausgewiesenen Herstellers. Entsorgung: Es wurden nur RoHS-konforme Bauteile verarbeitet. Altgeräte bzw. defekte Geräte, Geräteteile oder Batterien sind bei einer... -
Seite 12: Maße
Bedienungsanleitung Maße 28509600_S8Q_DE_2012-05-08...
