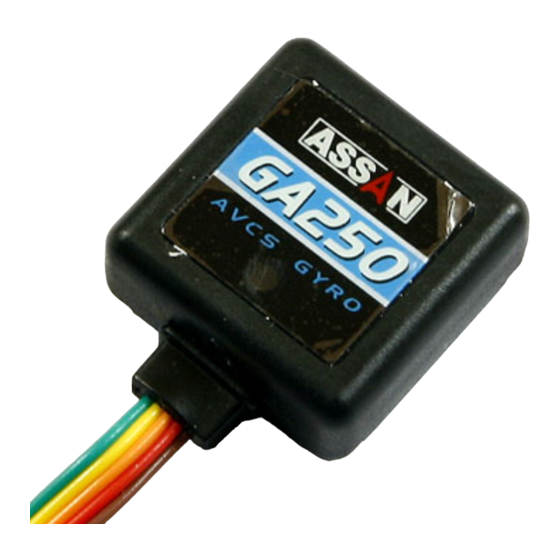

Der GA250 ist ein Hochleistungs-Headinghold-Kreisel mit MEM Sensor, welcher speziell für den
Gebrauch in RC-Hubschraubern entworfen und optimiert wurde. Er ist sehr klein und leicht. Er ist
leicht einzustellen, unterstützt viele Servo-Typen und hat eine überragende Heading-Hold
Performance, welche sogar für harten 3D-Flug ausreicht.
Technische Eigenschaften:
Sensor: MEMS
Regelung: AVCS
Empfindlichkeitssteuerung: 2 Modi können vom Sender aus gewählt werden: Heading-Hold-Modus
und Normal-Modus
Kompatibel mit Digital und Analog-Servos, welche 1520 µs, 760 µs und 960 µs Mittenimpuls haben.
Technische Daten:
1. Spannungsversorgung: 3,0 bis 9,0 Volt Gleichstrom
2. Stromverbrauch: 20mA (bei 5,0 Volt)
3. Zulässige Umgebungstemperatur: -15 °C bis 60 °C
4. Abmessungen: 21 x 21 x 10 mm
5. Gewicht: 8,0g (mit Kabeln und Steckern)
Status LED
Status LED
Im Betrieb
Fehlermeldungen
GA-250 Micro Gyro Anleitung
Status LED
LED flackert blau
LED leuchtet blau
LED blinkt langsam rot
LED blinkt blau
GA-250 Micro Gyro Anleitung
Anschluss Kreiselemfindlichkeit (rot)
an Empfänger (MPX Kanal 6)
Anschluss Heckrotorservo an
Empfänger (MPX Kanal 3)
Heckrotorservo Anschluss
Beschreibung
Kreisel initialisiert/kalibriert
sich
Heading-Hold Modus
Kreisel empfängt kein Signal
am Empfindlichkeits-Eingang.
Kabel und Stecker überprüfen.
Kreisel empfängt kein Signal
am Gier-Eingang.
Kabel und Stecker überprüfen.
V 12/2011
Seite 1
