Roland FC-200 Bedienungsanleitung
Midi foot controller
Inhaltszusammenfassung für Roland FC-200

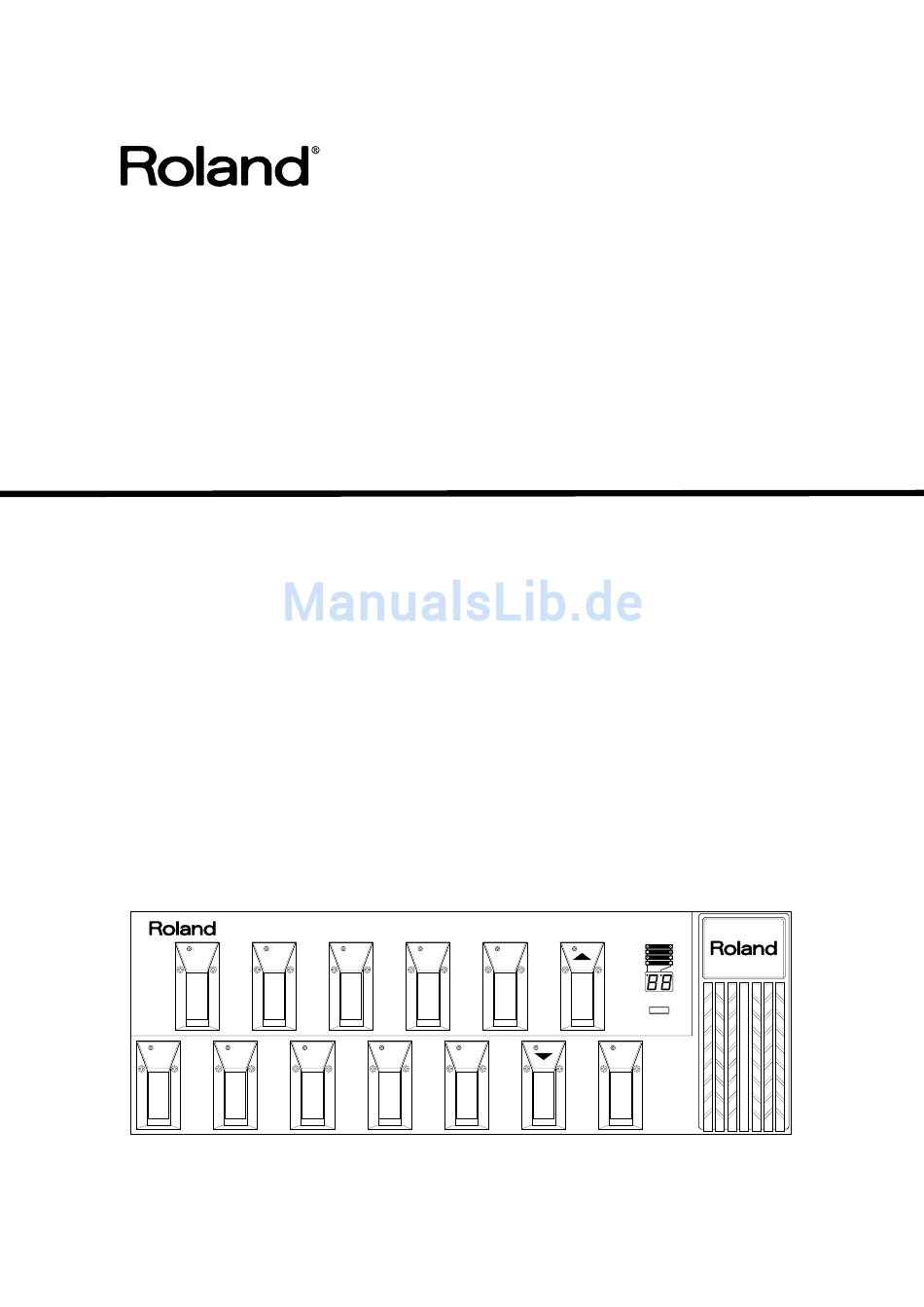

- Seite 1 M I D I F o o t C o n t r o l l e r F C - 2 0 0 B E D I E N U N G S A N L E I T U N G FC-200 MIDI FOOT CONTROLLER PROGRAM...
-
Seite 2: Inhaltsverzeichnis
DIE REALTIME- UND MMC-MELDUNGEN ..17 DATENTRANSFER ÜBER MIDI ......17 DER BATTERIEWECHSEL .......19 DIE VOM FC-200 VERWENDETEN MIDI-MELDUNGEN ...........19 ERREICHEN DER WERKSVOREINSTELLUNGEN ......20 MÖGLICHE FEHLERURSACHEN ....21 TECHNISCHE DATEN........22 1995 Roland Corporation Nachdruck, auch auszugsweise, bedarf einer ausdrücklichen, schriftlichen Genehmigung von Roland Corporation... -
Seite 3: Einleitung
Einleitung Wir bedanken uns für Ihre Entscheidung zum Roland FC-200 MIDI Foot Controller. Um alle Funktionen dieses Pedals kennenzulernen und das Gerät später auch ohne Anleitung sicher zu beherrschen, lesen Sie diese Anleitung bitte komplett durch. Die Eigenschaften des FC-200 - Klang- bzw. -
Seite 4: Die Bedienoberfläche Und Rückseite
USE BOSS PSA ADAPTOR ONLY MIDI CONTROLLER MODEL FC-200 THIS DEVICE COMPLIES WITH PART 15 OF THE FCC RULES. OPERATION IS SUBJECT TO THE FOLLOWING TWO CONDITIONS: (1) THIS DEVICE MAY NOT CAUSE HARMFUL MADE IN JAPAN INTERFERENCE, AND (2) THIS DEVICE MUST ACCEPT ANY INTEFERENCE RECEIVED, INCLUDING INTERFERENCE THAT MAY CAUSE UNDESIRED OPERATION. -
Seite 5: Die Anschlüsse
Polaritäts-Schalter Polarity Switch ALLGEMEINE ANWENDUNG DES FC-200 Der FC-200 besitzt vier Betriebsarten (Modes): - Program Change Mode (siehe S. 7) In diesem Modus können über die Fußpedale die Programmnummern „1“ bis „128“ übertragen werden. - Control Change Mode (siehe S.9) In diesem Modus können über die Fußpedale die jeweilis zugewiesenen Control Change-Meldungen... -
Seite 6: Einschalten Des Fc-200
Display-Anzeige und die LEDs etwas flackern, der Betrieb wird dadurch jedoch nicht beeinträchtigt. * Nach Einschalten befindet sich der FC-200 zunächst immer im Program Change Mode, und es ist der MIDI-Kanal „1“ ausgewählt. Dieser Kanal kann aber auch verändert werden (siehe S. 12). -
Seite 7: Erkennen Des Angewählten Modes Durch Die Entsprechende Display-Anzeige
„16“ (= 10 + 6) über MIDI gesendet. Beispiel 2: wenn die Bank „2“ ausgewählt ist und der Fußtaster „10“ gedrückt wird, wird die Programmnummer „30“ (= 20 + 10) über MIDI gesendet. Das Senden von Program Change-Meldungen FC-200 MIDI FOOT CONTROLLER BANK MODE... -
Seite 8: Wechseln Der Bank
An diese Buchsen können zusätzliche, externe Fußschalter/taster oder Expression-Pedale angeschlossen werden. Folgende Pedal-Typen können verwendet werden: Fußschalter (BOSS FS-5L), Fußtaster (BOSS-FS-5U) und Expression-Pedale (BOSS FV-300L bzw. Roland EV-5). Den Buchsen sind in der Voreinstellung bestimmte Controller-Nummern zugeordnet (diese können aber auch verändert werden - siehe S. 14). -
Seite 9: Wenn Ein Boss Fs-5L Fußschalter Angeschlossen Ist
Bei Drücken des Fußtasters wird eine ON-Meldung (127 = 7FH) gesendet, bei Loslassen des Fußtasters wird eine OFF- Meldung (0 = 00H) gesendet. Wenn ein BOSS FV-300L bzw. Roland EV-5 Expression-Pedal angeschlossen ist Das Expression-Pedal sendet Kontroll-Meldungen im Wertebereich von „0“ (00H) bis „127“ (7FH), abhängig von der für dieses Expression-Pedal definierten Funktion. -
Seite 10: Der Note Mode
An diese Buchsen können zusätzliche, externe Fußschalter/taster oder Expression-Pedale angeschlossen werden. Folgende Pedal-Typen können verwendet werden: Fußschalter (BOSS FS-5L), Fußtaster (BOSS-FS-5U) und Expression-Pedale (BOSS FV-300L bzw. Roland EV-5). Den Buchsen sind in der Voreinstellung bestimmte Controller-Nummern zugeordnet (diese können aber auch verändert werden - siehe S. 14). -
Seite 11: Verändern Der Oktavlage Im Live-Betrieb
DER EXCLUSIVE MODE In dieser Betriebsart können SysEx-Meldungen zwecks Editierung von bestimmten Parametern eines externen MIDI- Instrumentes übertragen werden. Welche Instrumente und welche Parameter in diesem Mode mit dem FC-200 editiert werden können, entnehmen Sie bitte den Hinweisen des jeweiligen MIDI-Instrumentes. -
Seite 12: Verändern Der Einstellungen
2, 6 1. Schalten Sie den FC-200 aus. 2. Halten Sie das CTL-Pedal gedrückt, und schalten Sie den FC-200 wieder ein. Im Display wird nun zwi- schen dem ausgewählten Parameter und dessen eingestellten Wert abwechselnd umgeschaltet. 3. Mit den Nummern-Pedalen 1,2,3 und 4 kann der gewünschte Parameter angewählt werden. -
Seite 13: Controller-Nummer Für Den Ctl-Fußtaster
* Wenn das zu steuernde, externe MIDI-Instrument die Control Change-Nummern „0“ und „32“ zu anderen Zwecken als Bank-Wechsel verwendet, sollten Sie den Bank Select-Schalter des FC-200 auf „Off“ setzen. Die nachfolgende Tabelle verdeutlicht den Zusammenhang von Bank Select- und Program Change-Meldungen, die vom FC-200 übertragen werden. -
Seite 14: Übertragung Von Program Change-Meldungen Bei Bank-Wechsel: On/Off
PROGRAM CHANGE 100 101 (0, 1) (0, 2) (2, 7) (2, 8) (2, 9) (2, 10) (9, 10) (10, 1) (10, 2) (12, 8) 129 130 (12, 9) (12, 10) (19, 10) 201 202 227 228 229 230 (20, 1) (20, 2) (22, 7) (22, 8) (22, 9) (22, 10) (29, 10) 701 702... -
Seite 15: Einstellen Der Controller-Nummern
Einstellen der Controller-Nummern: 1-31, 33-95 Dieser Parameter bestimmt die Controller-Nummer für das jeweilige Fußpedal bzw. an die Buchsen auf der Rückseite angeschlossenen Fußschalter/taster oder Expression-Pedale. [J1]-[J6]: bestimmt die Controller-Nr. für die FOOT SW/EXP-Buchse „1“-„6“ (Control Change 01/10/11/64/16/17) [C1]-[C0]: bestimmt die Controller-Nr. für die Nummern-Pedale „1“-„10“ (Control Change-Nummern „65“ - „74“) [Cu]: bestimmt die Controller-Nr. -
Seite 16: Loop-Einstellung Für Die Mode-Buchse
Ziffern des dreistelligen Wertes erscheinen im Display. Loop-Einstellung für die MODE-Buchse: 1/2/3/4 Dieser Parameter bestimmt, in welchem Kreislauf die Betriebsarten (Modes) des FC-200 über einen an der MODE- Buchse angeschlossenen FS-5U Fußtaster umgeschaltet werden können: Program Change Mode... -
Seite 17: Die Realtime- Und Mmc-Meldungen
DIE REALTIME- UND MMC-MELDUNGEN Der FC-200 kann Realtime- und MMC (MIDI Machine Control)-Meldungen sowohl über die internen als auch exter- nen Fußpedale übertragen. Die Realtime-Meldungen Mit diesen Meldungen können MIDI-Sequenzer gestartet bzw. gestoppt werden. * Voraussetzung ist, daß der externe MIDI-Sequenzer einen „Remote“-Status besitzt, d.h., er empfängt die Start/Stop-Befehle über MIDI, das Tempo wird jedoch intern eingestellt. -
Seite 18: Senden Der Daten (Bulk Dump)
MODE BANK 1. Schalten Sie das FC-200-Sendegerät aus. 2. Halten Sie das Nummernpedal „9“ gedrückt, und schalten Sie den FC-200 wieder ein. Die LED des CTL-Fußpedals blinkt, und im Display erscheint die Anzeige „bd“. 3. Drücken SIe das CTL-Pedal. Die LED leuchtet nun konstant, um anzuzeigen, daß die Datenübertragung gestartet wurde. Die Anzeige im Display verändert sich dabei kontinuierlich. -
Seite 19: Der Batteriewechsel
Note On: das Drücken der Taste (beim FC-200 des Pedals) Note Óff: das Loslassen der Taste (beim FC-200 des Pedals) Velocity: die Dynamik der angeschlagenen Taste (beim FC-200 der eingestellte Velocity-Wert für die Pedale) System Realtime-Meldungen Der FC-200 kann die folgenden Echtzeit-Informationen senden:... -
Seite 20: Werksvoreinstellungen
MODE BANK 1. Schalten Sie den FC-200 aus. 2. Halten Sie das Nummernpedal „10“ gedrückt, und schalten Sie den FC-200 wieder ein. Die LED des CTL- Pedals blinkt, und im Display erscheint die Anzeige „FL“: 3. Drücken Sie das CTL-Pedal. -
Seite 21: Mögliche Fehlerursachen
Das Display blinkt Die Batterien verlieren an Spannung. Tauschen Sie diese gegen neue aus. Die Programme des externen MIDI-Gerätes können mit dem FC-200 nicht umgeschaltet werden Ist die MIDI-Verkabelung korrekt vorgenommen worden? Sind beide Geräte auf den gleichen MIDI-Kanal eingestellt? Befindet sich der FC-200 im Program Change Mode? Blinkt die LED eines Nummernpedals? In diesem Fall können keine Programmnummern übertragen werden. -
Seite 22: Technische Daten
Beiliegendes Zubehör: 6 Trockenbatterien (R6AA-Typ), Bedienungsanleitung Zusätzlich erhältliches Zubehör: AC-Adapter (BOSS PSA-Netzteil), Fußschalter/taster: Roland DP-2/6-Pedal, BOSS FS-5U/FS-5L, Expression-Pedal: Roland EV-5, BOSS FV-300L + Stereokabel PCS-33 Lebensdauer der Batterien bei Dauerbetrieb (abhängig von den Umgebungsbedingungen): Carbon: 13 Stunden (im „ON“-Modus) 16,5 Stunden (im „ECONOMY“-Modus) Änderungen der technischen Daten und des Designs bleiben vorbehalten.
