Inhaltszusammenfassung für Harley Benton AC PRO 60

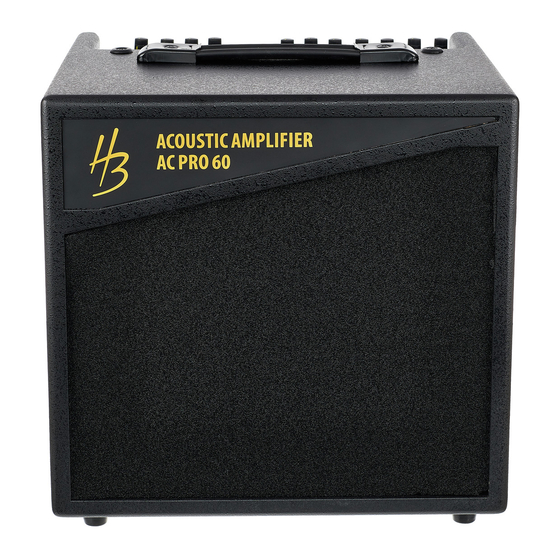

- Seite 1 AC PRO 60 gitarrencombo bedienungsanleitung...
- Seite 2 Musikhaus Thomann e.K. Treppendorf 30 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 21.11.2014, ID: 271227...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Hinweise..........................4 1.1 Weitere Informationen........................5 1.2 Darstellungsmittel..........................6 1.3 Symbole und Signalwörter......................6 Sicherheitshinweise..........................9 Leistungsmerkmale..........................14 Installation und Inbetriebnahme....................15 Komponenten und Funktionen......................16 Technische Daten............................ 25 Stecker- und Anschlussbelegungen....................27 Umweltschutz............................30 AC PRO 60... -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. -
Seite 5: Weitere Informationen
Unsere Online-Ratgeber informieren Sie ausführlich über techni‐ Online-Ratgeber sche Grundlagen und Fachbegriffe. Zur persönlichen Beratung wenden Sie sich bitte an unsere Persönliche Beratung Fach-Hotline. Sollten Sie Probleme mit dem Gerät haben, steht Ihnen der Service Kundenservice gerne zur Verfügung. AC PRO 60... -
Seite 6: Darstellungsmittel
Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. - Seite 7 HINWEIS! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. AC PRO 60...
- Seite 8 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor einer Gefahrenstelle. gitarrencombo...
-
Seite 9: Sicherheitshinweise
Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensori‐ sche und geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen. Andere Personen dürfen das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zustän‐ digen Person beaufsichtigt oder angeleitet werden. AC PRO 60... - Seite 10 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 11 Beeinträchtigung des Gehörs führen können. Über einen längeren Zeitraum können auch scheinbar unkritische Pegel Hörschäden verursachen. Reduzieren Sie die Lautstärke sofort, falls Ohrgeräusche oder Ausfälle des Gehörs auftreten sollten. Ist das nicht möglich, halten Sie einen größeren Abstand oder verwenden Sie ausreichenden Gehörschutz. AC PRO 60...
- Seite 12 Sicherheitshinweise HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus.
- Seite 13 Schaden am Gerät und zu Verletzungen des Benutzers führen. Wenn Gewitter aufziehen oder wenn Sie das Gerät längere Zeit nicht benutzen wollen, trennen Sie es vom Netz, um die Gefahr eines elektrischen Schlags oder eines Brands zu verringern. AC PRO 60...
-
Seite 14: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Besondere Eigenschaften des Geräts: Eingänge: – Kanal 1: Instrument (umschaltbare Empfindlichkeit) – Kanal 2: MIC/LINE (umschaltbare Empfindlichkeit) – MP3-Player, AUX Ausgänge: Kopfhörer, Stimmgerät, Mischpult/Verstärker Ein-/Ausgang zum Einschleifen externer Effektgeräte Lautsprecher: 8-Zoll-Tieftöner, 1-Zoll-Hochtöner Getrennte Einstellmöglichkeiten für Kanal 1 und 2: –... -
Seite 15: Installation Und Inbetriebnahme
Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. HINWEIS! Mögliche Sachschäden durch Magnetfelder Durch Lautsprecher wird ein statisches Magnetfeld erzeugt. Sorgen Sie daher für einen entsprechenden Abstand zu Geräten, die durch ein äußeres Magnetfeld beeinträchtigt oder beschädigt werden können. AC PRO 60... -
Seite 16: Komponenten Und Funktionen
Komponenten und Funktionen Komponenten und Funktionen Oberseite gitarrencombo... - Seite 17 Regler [GAIN] (6). 4 [CONTOUR] Schalter zur Mittenabsenkung (Kanal 1) bei gleichzeitiger Anhebung der tiefen und hohen Frequenzen. 5 [CONTOUR] Kontrollleuchte für den Schalter [CONTOUR]. 6 [GAIN] Regler zum Einstellen der Eingangsverstärkung (Kanal 1). AC PRO 60...
-
Seite 18: Bass], [Treble]
Komponenten und Funktionen 7, 8, 9 [BASS], [MIDDLE], [TREBLE] Regler zum Abschwächen oder Anheben der tiefen, mittleren und hohen Frequenzen (Kanal 1) um ±10 dB. 10 [INPUT BALANCED] XLR/6,35-mm-Klinke-Kombibuchse für eine zusätzliche Signalquelle (Kanal 2), zum Beispiel ein weiteres Instrument oder ein Mikrofon. - Seite 19 Effektmodul auf Kanal 2 und das eingeschleifte externe Effektgerät auf Kanal 1. 17 [MODE] Schalter zur Auswahl eines Effekts des eingebauten Effektmoduls (Hall, Plattenhall, Chorus oder Delay). 18 [LEVEL] Regler zum Einstellen der Effekttiefe. AC PRO 60...
- Seite 20 Komponenten und Funktionen 19 [MASTER] Regler für die Gesamtlautstärke. 20 [POWER] Die Anzeige leuchtet, wenn das Gerät eingeschaltet und betriebsbereit ist. gitarrencombo...
- Seite 21 Komponenten und Funktionen Rückseite AC PRO 60...
- Seite 22 Komponenten und Funktionen 21 [POWER] Netzschalter. Schaltet das Gerät ein und aus. 22 Kaltgeräteeinbaustecker mit Sicherungshalter. 23 [STANDBY] Taster zum Aktivieren ([ENABLE]) bzw. Deaktivieren ([DISABLE]) des Energiesparmodus. Wenn das Gerät im Energiesparmodus 15 Minuten lang kein Signal am Instrumenteneingang [INPUT] empfängt, schaltet es in den Standby-Betrieb.
- Seite 23 29 [DI OUT BALANCED] XLR-Einbaustecker (symmetrische Beschaltung), an dem das Ausgangssignal des Vorverstärkers anliegt. Damit können Sie das Vorstufensignal des Geräts beispielsweise am Mikrofoneingang eines Mischpults verwenden. 30 [RETURN] 6,35-mm-Klinkenbuchse (mono), an der der Ausgang eines Effektgeräts angeschlossen werden kann. AC PRO 60...
- Seite 24 Komponenten und Funktionen 31 [SEND] 6,35-mm-Klinkenbuchse (mono), an der der Eingang eines Effektgeräts angeschlossen werden kann. 32 [TUNER] 6,35-mm-Klinkenbuchse (mono), an die ein Stimmgerät angeschlossen werden kann. 33 [MP3] 3,5-mm-Klinkenbuchse (stereo) als zusätzlicher Signaleingang, zum Beispiel für einen MP3-Player. 34 [AUX IN] Cinch-Buchsen als zusätzlicher Signaleingang, beispielsweise für einen CD-Player.
-
Seite 25: Technische Daten
LINE: 22 kΩ; MIC: 600 Ω; XLR-/6,35-mm-Klinken-Kombibuchse Eingang [RETURN] 6,35-mm-Klinkenbuchse Eingang [MP3] 3,5-mm-Klinkenbuchse Eingang [AUX IN] Cinchbuchsen Endstufenleistung 60 W (RMS) Ausgang [LINE OUT] 6,35-mm-Klinkenbuchse Ausgang [SEND] 6,35-mm-Klinkenbuchse Ausgang [TUNER] 6,35-mm-Klinkenbuchse Ausgang [DI OUT] XLR-Einbaustecker Ausgang [PHONES] 6,35-mm-Klinkenbuchse ±10 dB Bass-, Mitten-, Höhen-Regler AC PRO 60... - Seite 26 Technische Daten Energieversorgung 220 – 240 V (AC), 50/60 Hz Sicherung 1 A / 250 V, träge Abmessungen (B × T × H) 346 mm × 280 mm × 346 mm Gewicht 11 kg gitarrencombo...
-
Seite 27: Stecker- Und Anschlussbelegungen
Übermittlung der Nutzsignale auch über weite Strecken hinweg. Neben den Leitern für „Masse“ und „Nutzsignal“ kommt bei einer symmetrischen Übertragung ein weiterer Leiter hinzu. Dieser überträgt ebenfalls das Nutzsignal, jedoch um 180° phasengedreht. AC PRO 60... - Seite 28 Stecker- und Anschlussbelegungen Da die Störsignale auf beide Leiter gleichermaßen wirken, wird durch Subtraktion der phasen‐ gedrehten Signale das Störsignal vollkommen ausgelöscht. Das Ergebnis ist das reine Nutz‐ signal ohne Störgeräusche. Zweipolige 6,35-mm-Klinken‐ stecker (mono, unsymmetrisch) Signal Masse Dreipolige 3,5-mm-Klinkenste‐ cker (stereo, unsymmetrisch) Signal (links) Signal (rechts)
- Seite 29 Stecker- und Anschlussbelegungen XLR-Stecker (symmetrisch) Masse, Abschirmung Signal (phasenrichtig, +) Signal (phasenverkehrt, –) Cinch-Anschlüsse Die Zeichnung und die Tabelle zeigen die Pinbelegung eines Cinch-Steckers. Signal Masse AC PRO 60...
-
Seite 30: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 31 Umweltschutz Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. AC PRO 60...
- Seite 32 Notizen gitarrencombo...
- Seite 33 Notizen AC PRO 60...
- Seite 34 Notizen gitarrencombo...
