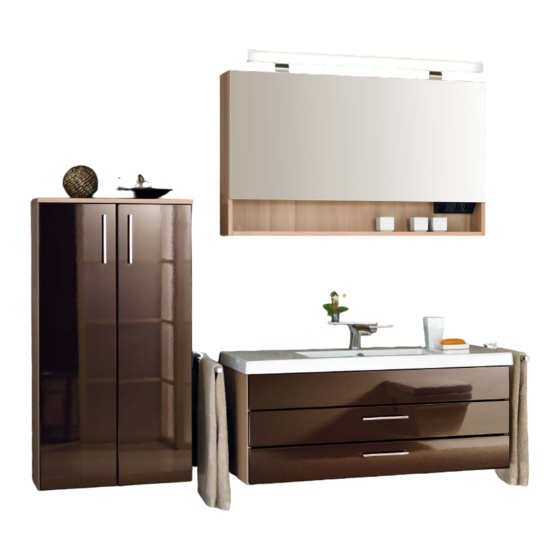

dirano espresso due Montageanleitung
Quicklinks
Wichtige Informationen für den Monteur und den Benutzer
unserer Badmöbel.
Bitte sorgfältig durchlesen und beim Benutzer aufbewahren!
Montageanleitung
espresso
due
®
+ Garantiezertifikat
Montagewerkzeug bereitlegen:
Maßstab
Wasserwaage
Innensechs-
Phasenprüfer
kantschlüssel
März 2017 Dirano Badmöbel GmbH
Bohrmaschine
Steinbohrer
Zange
Silikon
Hammer
Schraubenschlüssel
Schraubendreher
Torx
Seite 1
Inhaltszusammenfassung für dirano espresso due
- Seite 1 Wichtige Informationen für den Monteur und den Benutzer unserer Badmöbel. Bitte sorgfältig durchlesen und beim Benutzer aufbewahren! Montageanleitung espresso ® + Garantiezertifikat Montagewerkzeug bereitlegen: Maßstab Wasserwaage Bohrmaschine Steinbohrer Hammer Schraubenschlüssel Schraubendreher Torx Innensechs- Phasenprüfer Zange Silikon kantschlüssel März 2017 Dirano Badmöbel GmbH Seite 1...
-
Seite 2: Montagereihenfolge
Die logische Reihenfolge der einzelnen Montageschritte 1. Sicherheitshinweise zur Möbelmontage Die Montage der Badmöbel darf nur von fachkundigen Personen ausgeführt werden. Die mitgelieferten Schraubhaken und Montagedübel sind für massives Mauerwerk ausgelegt. Bei Hohlraumwänden o.ä. bitte entsprechendes Befestigungsmaterial verwenden. Elektro- und Wasserinstallation dürfen nur von autorisierten Fachleuten vorgenommen werden! 1.1 Reihenfolge der Möbelmontage Möbel auspacken Möbel kontrollieren... - Seite 3 Klappscharnier für Spiegelschränke Bohrpunkte anzeichnen Mauerwerk überprüfen und Bohrpunkte anzeichnen. Leuchten aufschrauben Schränke vorbereiten Bei allen Schrankaufhängern die Tiefenregulierung heraus- stellen. Jeden Korpus leicht Bei Spiegelvarianten: schräg von oben mit den Leuchtenmontage / Schrankaufhängern in die Steckverbindungen und Tiefenverstellung Schraubhaken einhängen. Elektrik überprüfen.
- Seite 4 2. Maßübersicht und Installationsmaße 13 Watt = 21 Watt = 21 Watt = 1925 1875 1875 Steckdose wird am Kabel- auslaß vom Spiegelschrank/ Leuchtspiegel angeschlossen 1405 1405 Kabelauslaß 1600-1700 Kabelauslaß 590/780/980/1180 1600-1700 Kabelauslaß 1000-1100 600/800/1000 200 130 1200 Gästewaschplatz Waschtische 600/800/1000 Doppel-Waschtisch 1200 (2 Becken) E-SS 120 E-SS 100...
- Seite 5 3.2 Befestigungspunkte Spiegelschränke 600 mm breit 800 mm breit 1000 mm breit 1200 mm breit SS-SK 60 / 80 / 100 / 120 Tiefenverstellung 1875 Höhenverstellung ca. 1600-1700 1855 SS-KA 60 / 80 / 100 / 120 Schutzein- System: Zahnrad richtung nach VDE 0664, mit Fehlerstrom...
- Seite 6 3.4 Befestigungspunkte Wandablagen 1275 E-AK… 1241 Ø 8 mm 590 / 780 / 980 / 1180 E-AR… 1145* E-WD 1134 23 23 23 23 * Empfohlene Höhe bei Montage Neigungs- unter Spiegellösungen verstellung Ø 8 mm 3.5 Befestigungspunkte Highboards und Hochschränke 260 mm breit 162 162 390 mm breit...
- Seite 7 4. Lampenwechsel bei Leuchtspiegel und Spiegelschränken Leuchtmittelwechsel Leuchtmittel nach Spiegeltyp Zum Leuchtmittelwechsel Spiegel abhängen LS 65 LS 80 LS 100 LS 120 und Kunststoffabdeckung von Leuchte vertikal 1 x 13W 1 x 13W 1 x 13W 2 x 13W abziehen. 650/8 00/10 00 horizontal 1 x 13W 1 x 14W...
- Seite 8 5.2 Einstellung der Waschtisch-Unterschränke in Waage – Handtuchhalter am Waschtisch-Unterschrank in die vorgesehenen Bohrlöcher schrauben. – Befestigung des Waschtisch-Unterschranks mit Schraubhaken und Schrauben. – Wichtig: Erst in Schraubhaken einhängen und Schrank ausrichten, dann Befestigungsbohrung für Metallwinkel bohren. E-WUH 590 E-WU…1 E-WU…2 Ø...
- Seite 9 5.4 Schrankaufhänger für Highboard und Hochschrank – Jeden Korpus am Schrankaufhänger durch Höhen- und Tiefenverstellung justieren. – Höhenüberprüfung und Ausrichtung in waagerechter Position. Tiefenverstellung Tiefenverstellung Höhenverstellung Höhenverstellung System: Zahnrad Bei Highboard, Hochschrank und Oberschrank einen Trop- Ø 8 mm fen Silikon als Kippsicherung an der Korpusseite zur Wand hin anbringen.
- Seite 10 5.7 Scharnier für Doppelspiegeltüren Scharnierdämpfer (1x je Spiegeltür) Höhenverstellung Tiefenverstellung Seitenverstellung Die Spiegeltüren müssen spannungs- los auf dem Korpus montiert sein. Beim Öffnen und Schließen darf keine Kante der Spiegeltür am Korpus streifen. Klick = vorne aufsetzen = hinten einklipsen 5.8 Scharnier für Möbelfronten Klick = vorne aufsetzen...
- Seite 11 5.9 Schubladen und Auszüge Aushängen Schubladen und Auszüge An der Front links und rechts nach komplett bis zum Anschlag oben ziehen, bis die Schublade aus öffnen. den Führungsschienen springt. Einsetzen Führungsschienen ganz ausziehen. Schubladen und Auszüge gerade Einschieben bis zum Einrasten in aufsetzen.
- Seite 12 Druckfehler und Änderungen in Konstruktion und Ausführung, die durch technische Verbesserung bedingt sind, bleiben vorbehalten. Beratung, Verkauf, Lieferung und Montage: Nur über den Sanitärfachhandel. Grafikdesign: blackpoint design Dirano Badmöbel GmbH • Obere Altach 1 • D-97475 Zeil a. Main Fon +49 9524 30310-0 • Fax +49 9524 30310-320 • info@dirano.de • www.dirano.de Seite 12...
