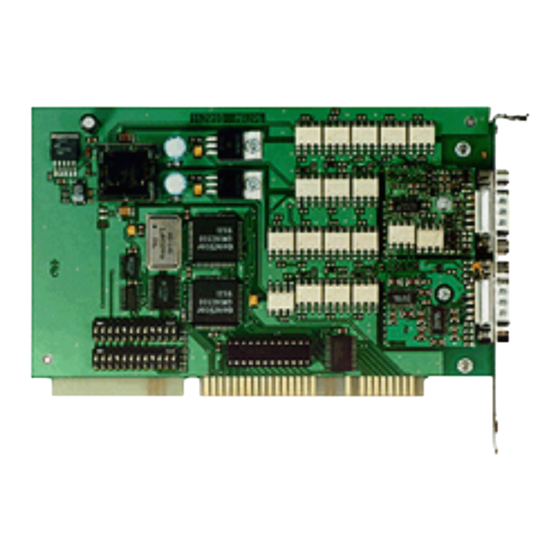

W&T 13001 Handbuch
Pc-karten für isa-bussysteme
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für W&T 13001
Inhaltszusammenfassung für W&T 13001
- Seite 1 Handbuch PC-Karten für ISA-Bussysteme 13001, 13401 13601, 13801, 13802 W&T Version...
- Seite 2 W&T PC-Karten für ISA-Bussysteme © 09/2002 by Wiesemann & Theis GmbH Irrtum und Änderung vorbehalten: Da wir Fehler machen können, darf keine unserer Aussagen un- geprüft verwendet werden. Bitte melden Sie uns alle Ihnen be- kannt gewordenen Irrtümer oder Mißverständlichkeiten, damit wir diese so schnell wie möglich erkennen und beseitigen kön- nen.
- Seite 3 W&T PC-Karten Art.-Nr. Seite 2 x RS232 13801 2 x RS232, 1kV isoliert 13802 2 x 20mA, 1kV isoliert 13401 2 x RS422/485, 1kV isoliert 13601 2 x serielle PC-Karte, 1kV isoliert 13001 Basisboard für W&T Interface-Module - 1 -...
-
Seite 4: Schutz Gegen Statische Entladungen
PC-Karte 2 x RS232 W&T #13801 W W W . W u T . D E Funktion Die W&T PC-Karte 13801 stellt zwei voneinander unabhängige serielle RS232-Schnittstellen für Ihren PC zur Verfügung. Beide seriellen Ports der Karte sind mit FIFO-UARTS des Typs 16C550 bestückt und damit funktions- und register- kompatibel zu Standard-RS232-Schnittstellen, so daß... -
Seite 5: Interrupt-Leitungen
PC-Karte 2 x RS232 W&T #13801 W W W . W u T . D E Basisadressen Die I/O-Basisadressen beider Schnittstellen sind über DIL-Schalter unabhängig voneinander jeweils auf die Werte 03F8H, 02F8H, 03E8H oder 02E8H einstellbar. Serielle Schnittstellen auf diesen Basisadressen werden von nahezu allen modernen BIOS-Versionen bei Neustart eines PC´s erkannt und im BIOS-RAM-Bereich des Rechners eingetragen. - Seite 6 PC-Karte 2 x RS232 W&T #13801 W W W . W u T . D E Anschlußbelegung Die RS232-Anschlüsse der PC-Karte sind als DB9-Stecker mit Standard-PC-Belegung ausgeführt. Die Belegung der Steckverbinder können Sie der folgenden Tabelle entnehmen: Pin-Belegung RS232-Anschluß Pin# Funktion Technische Daten Basisadressen:...
- Seite 7 PC-Karte 2 x RS232 W&T #13802 W W W . W u T . D E Funktion Die W&T PC-Karte 13802 stellt zwei voneinander unabhängige serielle RS232-Schnittstellen mit einer galvani- schen Trennung von 1 kV für Ihren PC zur Verfügung. Beide seriellen Ports der Karte sind mit FIFO-UARTS des Typs 16C550 bestückt und damit funktions- und register- kompatibel zu Standard-RS232-Schnittstellen, so daß...
- Seite 8 PC-Karte 2 x RS232 W&T #13802 W W W . W u T . D E Basisadressen Die I/O-Basisadressen beider Schnittstellen sind über DIL-Schalter unabhängig voneinander jeweils auf die Werte 03F8H, 02F8H, 03E8H oder 02E8H einstellbar. Serielle Schnittstellen auf diesen Basisadressen werden von nahezu allen modernen BIOS-Versionen bei Neustart eines PC´s erkannt und im BIOS-RAM-Bereich des Rechners eingetragen.
- Seite 9 PC-Karte 2 x RS232 W&T #13802 W W W . W u T . D E Anschlußbelegung Die RS232-Anschlüsse der PC-Karte sind als DB9-Stecker mit Standard-PC-Belegung ausgeführt. Die Belegung der Steckverbinder können Sie der folgenden Tabelle entnehmen: Pin-Belegung RS232-Anschluß Pin# Funktion Technische Daten Basisadressen:...
- Seite 10 PC-Karte 2 x 20mA W&T #13401 W W W . W u T . D E Funktion Die W&T PC-Karte 13401 stellt zwei voneinander unabhängige serielle 20mA-Schnittstellen mit einer galvani- schen Trennung von 1 kV für Ihren PC zur Verfügung. Beide seriellen Ports der Karte sind mit FIFO-UARTS des Typs 16C550 bestückt und damit funktions- und register- kompatibel zu Standard-RS232-Schnittstellen, so daß...
- Seite 11 PC-Karte 2 x 20mA W&T #13401 W W W . W u T . D E Basisadressen Die I/O-Basisadressen beider Schnittstellen sind über DIL-Schalter unabhängig voneinander jeweils auf die Werte 03F8H, 02F8H, 03E8H oder 02E8H einstellbar. Serielle Schnittstellen auf diesen Basisadressen werden von nahezu allen modernen BIOS-Versionen bei Neustart eines PC´s erkannt und im BIOS-RAM-Bereich des Rechners eingetragen.
-
Seite 12: Pc-Karte Sende- Und Empfangsschleife Aktiv
PC-Karte 2 x 20mA W&T #13401 W W W . W u T . D E Anschlußbelegung Die 20mA-Anschlüsse der PC-Karte sind als DB9-Stecker ausgeführt. Die Belegung der Steckverbinder können Sie der folgenden Tabelle entnehmen: Pin-Belegung 20 mA-Anschluß Pin# Funktion Data Out 20 mA Data Out + Data Out -... - Seite 13 PC-Karte 2 x 20mA W&T #13401 W W W . W u T . D E Technische Daten Basisadressen: 03F8H, 02F8H, 03E8H, 02E8H kundenspezifische Adressen auf Anfrage Interrupts: IRQ3, IRQ4, IRQ5, IRQ7 IRQ9, IRQ10, IRQ11, IRQ12 Baudrate: 50..57600 Baud Datenformat: beliebig Betriebarten: Aktiv-Betrieb...
- Seite 14 PC-Karte 2 x RS422/485 W&T #13601 W W W . W u T . D E Funktion Die W&T PC-Karte 13601 stellt zwei voneinander unabhängige serielle RS422/RS485-Schnittstellen mit einer galvanischen Trennung von 1 kV für Ihren PC zur Verfügung. Beide seriellen Ports der Karte sind mit FIFO-UARTS des Typs 16C550 bestückt und damit funktions- und register- kompatibel zu Standard-RS232-Schnittstellen, so daß...
- Seite 15 PC-Karte 2 x RS422/485 W&T #13601 W W W . W u T . D E Basisadressen Die I/O-Basisadressen beider Schnittstellen sind über DIL-Schalter unabhängig voneinander jeweils auf die Werte 03F8H, 02F8H, 03E8H oder 02E8H einstellbar. Serielle Schnittstellen auf diesen Basisadressen werden von nahezu allen modernen BIOS-Versionen bei Neustart eines PC´s erkannt und im BIOS-RAM-Bereich des Rechners eingetragen.
- Seite 16 PC-Karte 2 x RS422/485 W&T #13601 W W W . W u T . D E Anschlußbelegung Die RS422/RS485-Anschlüsse der PC-Karte sind als DB9-Stecker ausgeführt. Die Belegung der Steckverbinder können Sie der folgenden Tabelle entnehmen: Pin-Belegung RS422/RS485-Anschluß Pin# Funktion Data Out A (-) Data In A (-) Handshake Out A (-) Handshake In A (-)
-
Seite 17: Rs422-Verbindung Mit Hardware-Handshake
PC-Karte 2 x RS422/485 W&T #13601 W W W . W u T . D E Die Bedeutung des Betriebsart-DIL-Schalters entnehmen Sie bitte der folgenden Tabelle: Betriebsart SW1 SW2 SW3 SW4 SW5 RS422, RS485, 4-Draht-Bus-Master, DTR-Handshake OFF OFF OFF ON RS422, RS485, 4-Draht-Bus-Master, RTS-Handshake OFF OFF OFF OFF ON RS485, 4-Draht / 2-Draht mit Echo, DTR-Steuerung... - Seite 18 PC-Karte 2 x RS422/485 W&T #13601 W W W . W u T . D E Technische Daten Basisadressen: 03F8H, 02F8H, 03E8H, 02E8H kundenspezifische Adressen auf Anfrage Interrupts: IRQ3, IRQ4, IRQ5, IRQ7 IRQ9, IRQ10, IRQ11, IRQ12 Baudrate: 50..115200 Baud Datenformat: beliebig Betriebarten: RS422...
-
Seite 19: Galvanische Trennung
Serielle PC-Karte W&T Modul-Basisboard #13001 W W W . W u T . D E Funktion Das serielle W&T Modul-Basisboard stellt in Verbindung mit zwei W&T-Schnittstellenmodulen zwei voneinander unabhängige serielle Schnittstellen mit einer galvanischen Trennung von 1 kV für Ihren PC zur Verfügung. Die Integration der schnittstellen-spezifischen Komponenten auf den Karten in Form von auswechselbaren Schnittstellenmodulen erlaubt eine optionale gemischte Bestückung der Karten mit unterschiedlichen Schnittstel-... - Seite 20 Serielle PC-Karte W&T Modul-Basisboard #13001 W W W . W u T . D E Basisadressen Die I/O-Basisadressen beider Schnittstellen sind über DIL-Schalter unabhängig voneinander jeweils auf die Werte 03F8H, 02F8H, 03E8H oder 02E8H einstellbar. Serielle Schnittstellen auf diesen Basisadressen werden von nahezu allen modernen BIOS-Versionen bei Neustart eines PC´s erkannt und im BIOS-RAM-Bereich des...
-
Seite 21: Technische Daten
IRQ3, IRQ4, IRQ5, IRQ7 IRQ9, IRQ10, IRQ11, IRQ12 Baudrate: 50..115200 Baud Datenformat: beliebig Galvanische Trennung: min. 1 kV Isolationsspannung Modul-Anschluß: 12 poliger 2mm Pfostensteckverbinder Abmessungen: 165 x 106 mm Gewicht: ca. 200 g Lieferumfang: 1 x PC-Karte 13001 - 19 -...
