8

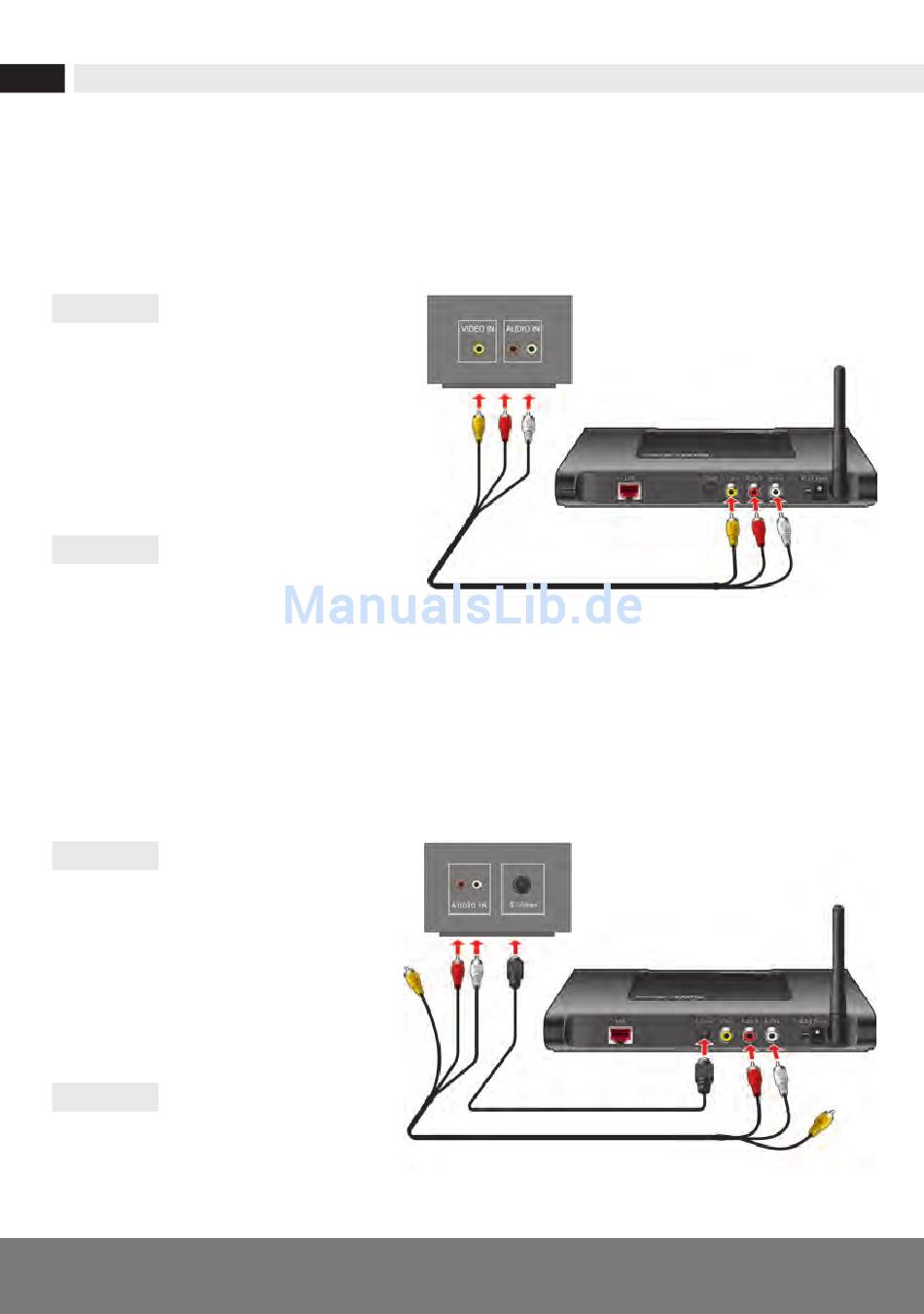

Set-Top-Box an TV-Gerät anschließen
TV-Gerät mit Cinch-Anschluss
Ist Ihr TV-Gerät mit Cinch-Anschlüssen ausgestattet, verwenden Sie nur das mitgelieferte Audio/Video-
Kabel.
Schritt 1
Stecken Sie den gelben Stecker für die Bild-
übertragung auf der Rückseite der Set-Top-
Box in den gelben Video-Anschluss.
Stecken Sie für die Tonübertragung den
roten Stecker in den roten A A u u d d i i o o R R -
Anschluss und den weißen Stecker in den
weißen A A u u d d i i o o L L -Anschluss der Set-Top-Box.
Schritt 2
Stecken Sie die anderen Stecker des
Audio/Video-Kabels in die farblich entspre-
chend markierten Cinch-Eingangsanschlüsse
Ihres TV-Gerätes.
TV-Gerät mit S-Video-Anschluss
Ist Ihr TV-Gerät mit einem S-Video-Anschluss ausgestattet, können Sie das mitgelieferte Audio/Video-
Kabel (rote und weiße Stecker) für die Tonübertragung verwenden.
Für die Bildübertragung benötigen Sie ein S-Video-Kabel. Dieses ist nicht im Lieferumfang enthalten.
Schritt 1
Stecken Sie für die Tonübertragung den
roten Stecker des Audio/Video-Kabels in
den roten A A u u d d i i o o R R -Anschluss und den wei-
ßen Stecker in den weißen A A u u d d i i o o L L -
Anschluss. Stecken Sie die anderen Ste-
cker des Audio/Video-Kabels in die farblich
entsprechend markierten Cinch-Anschlüs-
se Ihres TV-Gerätes.
Schritt 2
Verbinden Sie mit einem S-Video-Kabel die
S-Video-Anschlüsse der Set-Top-Box und
Ihrem TV-Gerät.
TV-Gerät
Set-Top-Box
Audio/Video-Kabel
TV-Gerät
S-Video-Kabel
(nicht im Lieferumfang)
Audio/Video-Kabel
Set-Top-Box
