Verano RV55 Montageanleitung Seite 7

Montageanleitung Rolltor

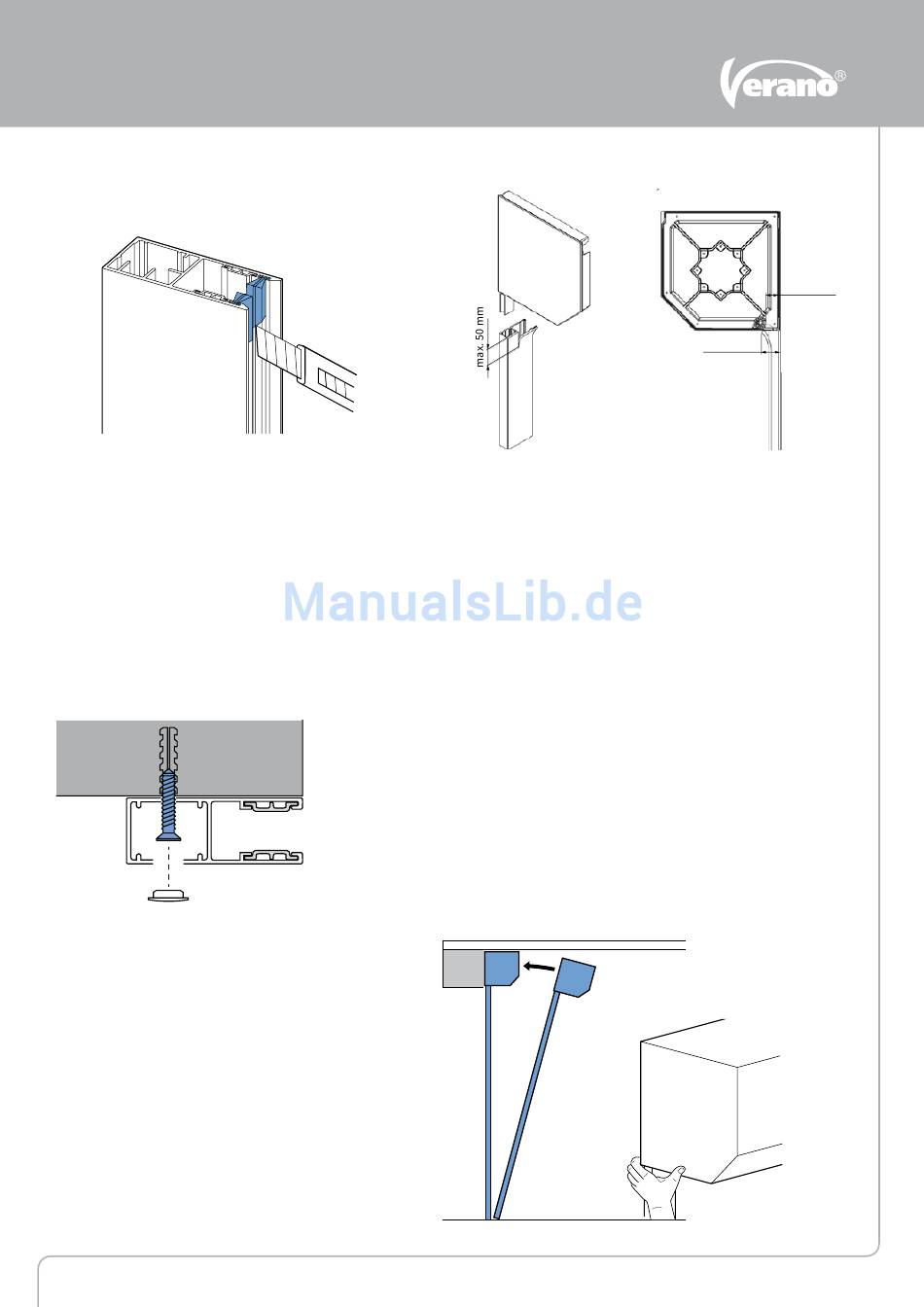

1.3 Zusätzliche Verarbeitung der Führungen für die Montage
Schneiden Sie an der Oberseite von beiden Führungen
± 15 mm des Gummi- oder Bürstenstreifens schräg weg.
Damit wird das Festlaufen des Panzers im Auflagetrichter
vermieden.
1.4 Montieren der Führungen
1. Setzen Sie die Führungen wieder gegen die Fassade. Sorgen Sie dafür, dass die Führungen senkrecht stehen und gleich
mit der Wand verlaufen. Auf Basis der Löcher in den Führungen können Sie jetzt die Markierungen für die Bohrlöcher
machen.
2. Bohren Sie die Löcher endgültig. Denken Sie hierbei an die Größe der Schrauben und Dübel, die Sie benutzen.
3. Montieren Sie die Führungen und kontrollieren Sie nochmals, ob die linke und rechte Führung oben und unten exakt
waagerecht laufen.
Achtung bei einer niedrigen Decke oder
Dachkante
Wenn ein Rolltor unter einer niedrigen Decke oder
Dachkante montiert werden muss, ist es notwendig,
zuerst die Kappe auf den Führungen anzubringen, bevor
die Führungen an der Wand festgeschraubt werden.
Seien Sie bei der Montage besonders vorsichtig. Die
Kappenhalter sind sehr empfindlich! Um zu verhindern,
dass die Kappenhalter abbrechen, müssen Sie das
Rolltor immer mit 2 Personen am Befestigungspunkt der
Kappe an den Seitenführungen anheben.
max. 36 mm
max. 44 mm
Um sicherzustellen dass die Lamellen des Panzers glatt in
den Führungen laufen, schneiden Sie die Führungen an der
Oberseite bis zu 50 mm ein. Biegen dieses Stück nach vorne
bis 44 mm.
7
max. 36 mm
max. 36 mm
max. 44 mm
max. 44 mm
