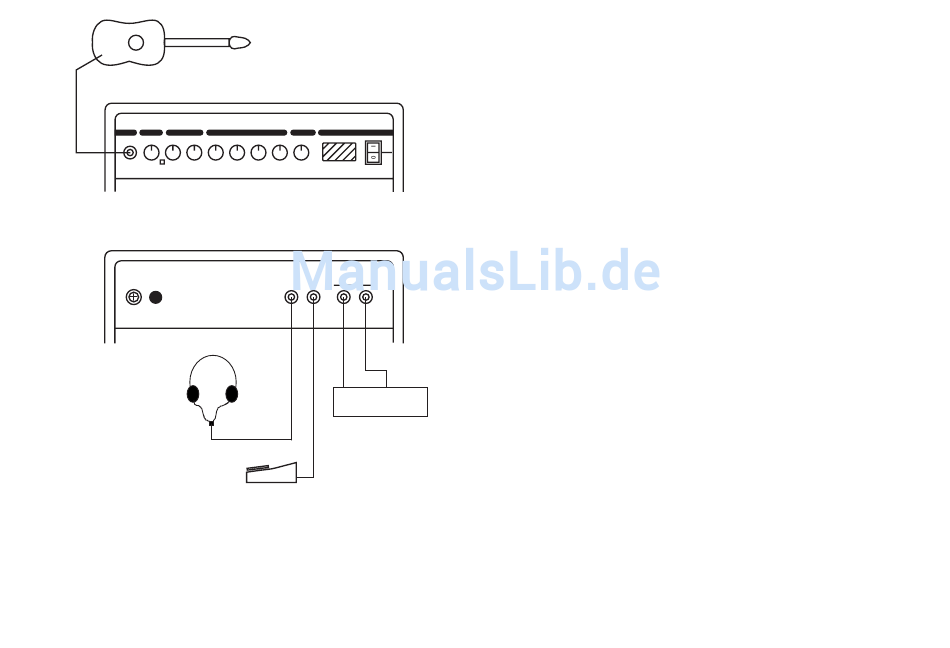

Anschlußbild:
Gitarre
CLEAN LEAD
PRE POST
INPUT VOLUME GAIN VOLUME TREBLE MIDDLE
Kopfhörer
Netzanschluß
Verbinden Sie den Schutzkontaktstecker
der Netzleitung (13) mit einer Schutzkon-
taktsteckdose.
Mit dem Netzschalter POWER (11) wird
der Gitarrenverstärker ein- bzw. ausge-
schaltet.
8
Vorderseite
CD-200 RT
EQUALIZATION REVERB
ON
OFF
BASS PRESENCE LEVEL
POWER
Rückseite
EFFECTS LOOP
HEAD DRIVE
PHONES FOOT RETURN SEND
Ausgang Eingang
Effektgerät
Fußschalter
In Stellung ON bzw. I ist das Gerät ein-
geschaltet, in Stellung OFF bzw. 0 ist es
ausgeschaltet.

Bedienung

Nach dem Anschluß ist der Gitarrenverstärker einsatzbereit.
Drehen Sie die Lautstärkeregler für den
CLEAN-Kanal VOLUME (2) und für den
LEAD-Kanal POST VOLUME (5) auf Mini-
mum (Linksanschlag).
Schalten Sie ggf. den Tonabnehmer Ihrer
Gitarre und ein evtl. angeschlossenes
Effektgerät ein.
Schalten Sie Ihren Gitarrenverstärker mit
dem Netzschalter POWER (11) ein.
Bespielen Sie Ihre Gitarre und drehen Sie
den Lautstärkeregler für den CLEAN-
Kanal VOLUME (2) im Uhrzeigersinn, bis
die gewünschte Lautstärke erreicht ist.
Drücken Sie den Kanalschalter (3) bzw.
den evtl. angeschlossenen Fußschalter,
um den LEAD-Kanal zu aktivieren und
stellen Sie mit dem Regler PRE GAIN (4)
den Verzerrungsgrad und dem Regler
POST VOLUME (5) den Verzerrungsanteil
(Lautstärke des LEAD-Kanals) ein.
Mit den Reglern TREBLE (6), MIDDLE (7),
BASS (8) und PRESENCE (9) regeln Sie
den Klang.
Der Regler für den Hallanteil LEVEL (10)
regelt die Lautstärke des intern erzeug-
ten Halls.
Kanalschalter gedrückt: Verzerrer aktiv
Kanalschalter nicht gedrückt:
Verzerrer deaktiviert
TREBLE = Hochtonbereich
MIDDLE = Mitteltonbereich
BASS = Tieftonbereich
PRESENCE = oberer Mitteltonbereich
(erhöhte Einstellung verleiht dem Sound
mehr „Biß")
Linksanschlag: kein Hall
Rechtsanschlag: max. Hall
