MMB NAG8112 Bedienungsanleitung
Netzeinschaltgerät
NAG8112 Netzeinschaltgerät

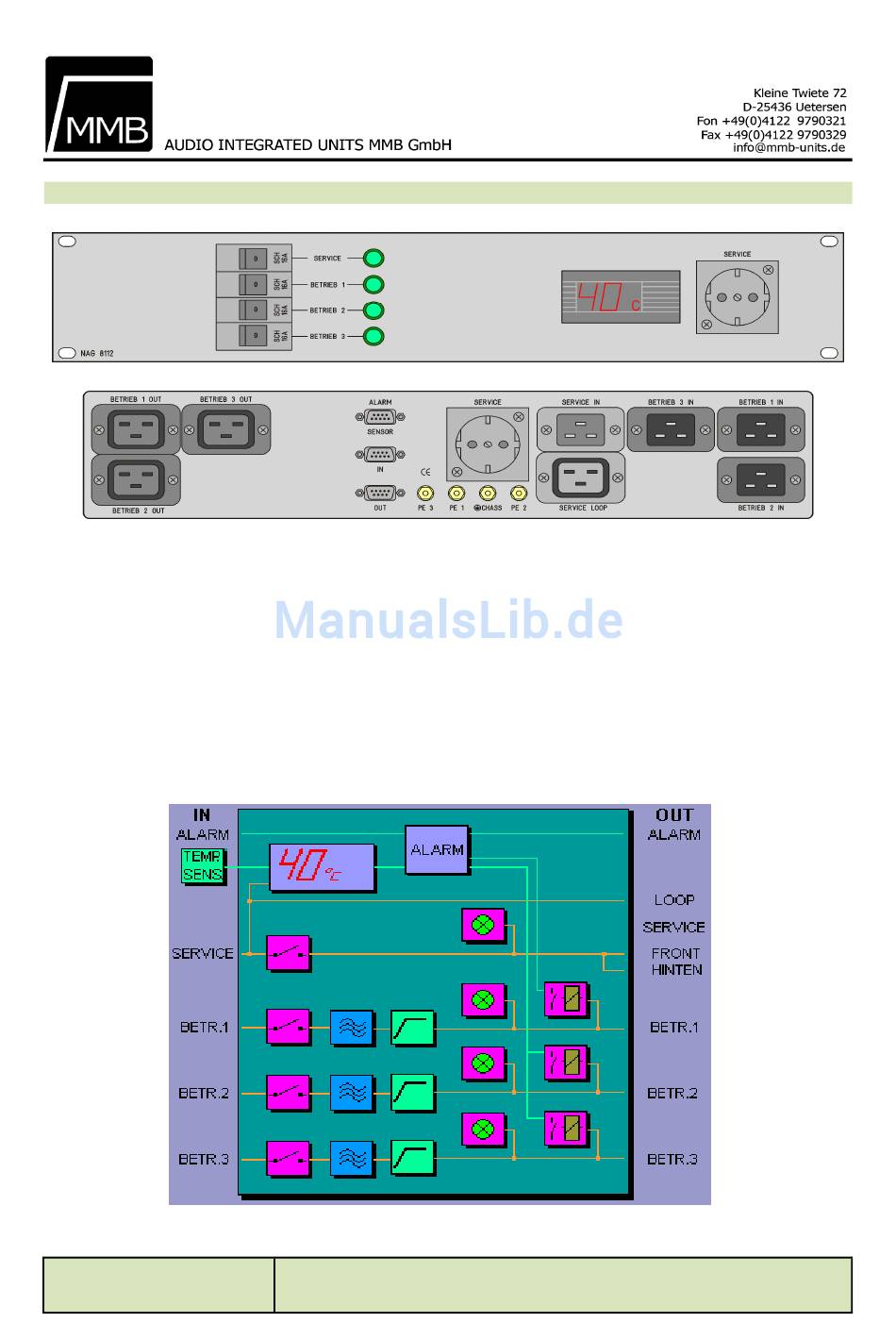

Das Netzanschaltgerät NAG 8112 verfügt über drei unabhängige Betriebsnetze mit je
einem Einschaltstrombegrenzer, Netzfilter sowie eine grüne Betriebsanzeige.
Ein abschaltbares Servicenetz mit grüner Betriebsanzeige ist integriert. Das Anliegen
der Ausgangsspannung wird über Relaiskontakte signalisiert.
Das Servicenetz kann über mehrere Geräte durchgeschliffen werden.
Zusätzlich ist eine Temperaturanzeige mit Schaltkontakt vorhanden.
NTC-Fühler mit 1,5m Kabel.
Product Information
This document contains information for a MMB product.
MMB GmbH reserves the right to modify this product without notice.
Copyright © AUDIO INTEGRATED UNITS MMB GmbH 2016 (All Rights Reserved)
Inhaltszusammenfassung für MMB NAG8112
- Seite 1 Zusätzlich ist eine Temperaturanzeige mit Schaltkontakt vorhanden. NTC-Fühler mit 1,5m Kabel. This document contains information for a MMB product. Product Information MMB GmbH reserves the right to modify this product without notice. Copyright © AUDIO INTEGRATED UNITS MMB GmbH 2016 (All Rights Reserved)
-
Seite 2: Technische Daten
SDL 7 K G 16A Gerätestecker NS G This document contains information for a MMB product. Product Information MMB GmbH reserves the right to modify this product without notice. Copyright © AUDIO INTEGRATED UNITS MMB GmbH 2016 (All Rights Reserved) - Seite 4 Fr#$t UT S1 UT S2 Fr#$t SCHU SCHU Fr#$t 230V Ger te 16A A AR% SE S R D SUB 9F A AR% 1( 2 > 40?C A AR% I A AR% SE S R 1 D SUB 9F D SUB 9% 2 SE S R SE S R 2 RITTA...
- Seite 5 Reihe scha tu g (TE P)" TE P Ruhe age ( str)* )s TE P 12 (sw) 12 (sw) +ei TE P A ar* 11 (rt) 11 (rt) 14 (br) 14 (br) pti) I 1 1 UT1 1 I 2 1 UT2 1 pti) I 1 2...
- Seite 6 Schaltschrank-Temperaturanzeige mit Schaltkontakt Enclosure temperature display with switch contact Indicateur de température pour armoires électriques avec contact de commutation de commande Schakelkasttemperatuurindikator met schakelkontakt Apparatskåptemperaturvisning med växlande kontakt Termostato digitale con contatto di scambio Indicador de temperatura para armarios con contacto conmutado エンクロージャー温度表示器、...
- Seite 7 Betriebs- Nenn- Mess- Relaisausgang 1, Relaisausgang 2, Einstellbereich Schaltdifferenz Fühler Schutzart Betriebs- Elektronischer Temperaturregler für Schalttafel- spannung leistung bereich Schließer, Wechsler, Relaisausgang Relaisausgang (kann Front tempera- Montage Typ: 1C, Softwareklasse: A, Verschmut- Kontaktbelastung Kontaktbelastung 1 + 2 1 + 2 gekürzt zungsgrad: 2, Bemessungsstoßspannung: 4 kV, werden)
- Seite 8 1. Technische Daten siehe Tab. 1 3. Elektrischer Anschluss siehe Abb. 3 6. Grundeinstellung 2. Montage siehe Abb. 1 4. Anzeige- und Bedienteil siehe Tab. 2 Setpoints 35 ˚C Montage mit gekürztem Fühler siehe Abb. 2 Schaltdifferenz 5 ˚C Kühlen 5.
- Seite 9 1. Caracteristiques techniques voir Tab. 1 3. Raccordement électrique voir Fig. 3 6. Réglages fondamentaux 2. Montage voir Fig. 1 4. Module d’affichage et de commande voir Tab. 2 Point de commutation 35 ˚C Montage avec sonde raccourcie voir Fig. 2 Hystérésis 5 ˚C Refroidissement 5.
- Seite 10 1. Tekniska data se Tab. 1 3. Elektrisk anslutning se Bild 3 6. Grundinställning 2. Montage se Bild 1 4. Meddelande och manövreringsdel se Tab. 2 35 ˚C inställning Montage met nedkortad sensor se Bild 2 Kopplingsdifferens steg om 5 ˚C Kylning 5.
- Seite 11 Max.-Temp. Min.-Temp. Abb. 4: Temperaturabfrage Fig. 4: Temperature polling Fig. 4 : Requête température Afb. 4: Temperatuur opvragen Bild 4: Temperaturkontroll Fig. 4: Temperatura richiesta Imagen 4: Consulta de la temperatura 図 温度の確認 5...55 °C 5...55 °C 20 °C 2...15 °C 2...15 °C 0 = °C 1 = °F (88°8)
