Inhaltszusammenfassung für Furious FPV V3.5

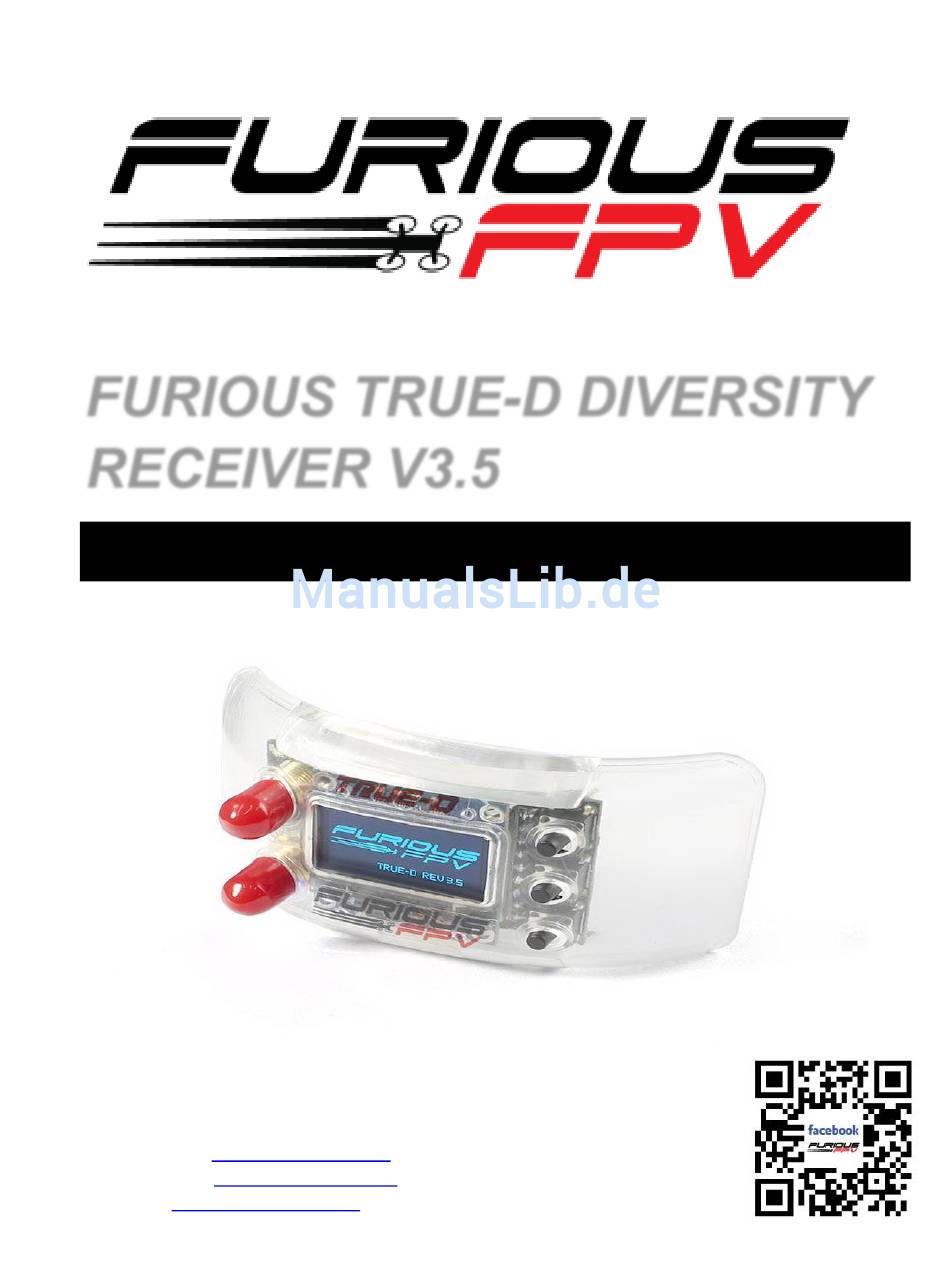

- Seite 1 FURIOUS TRUE-D DIVERSITY RECEIVER V3.5 BENUTZERHANDBUCH Please contact us if you need further assistance: Tech support: tech@furiousfpv.com Sales support: sales@furiousfpv.com Website: http://furiousfpv.com/...
- Seite 2 Das Furious TRUE-D V3.5 ist eine weiterentwicklung des beliebtesten Diversity-Systems auf dem heutigem Markt. Mit der Version V3.5 haben wir das TRUE-D verfeinert und bieten ein konkurrenzloses System an. Es wurde entworfen um Ihr FatShark-Erlebnis zu optimieren, so wie es noch kein anderes verfügbares Empfängersystem heute hat.
-
Seite 3: Technische Daten
Getrennte Module zur Verringerung der thermischen Belastung Neuer Micro USB Typ B Port für einfache Firmware Updates Besserer Schutzmechaniker des OLED-Schirmes wärend des Transports Neues Verriegelungssystem zwischen True-D-Karten und Deckel zur Vermeidung von Kurzschlüssen Technische Daten ... - Seite 4 Verwendung The Furious True-D V3.5’s diagram: Logo-Bildschirm: Beim Einschalten Fatshark-Schutzbrille zeigt OLED- Bildschirm Logo aktuelle Firmware-Revision an. Sie können stolz Ihr persönliches Rufzeichen / Pilotenname, Logo oder Teamlogo anzeigen lassen. Aktive Kanäle: Zeigen Sie das aktuelle Band, die Kanalnummer und die Frequenz mit Ihrem konfigurierten Rufzeichen an.
- Seite 5 Gespeicherte Kanäle: Um den Kanal zu speichern, den du wählen möchtest, um beim nächste Mal zu starten und um einen unerwünschten Kanal zu löschen. Wenn Sie die Auswahltaste ca. 3s drücken, können Sie speichern / löschen / verlassen. Sie können bis zu 8 Kanäle speichern.
- Seite 6 Smart Search: True-D-Modul findet automatisch alle erkannten Kanäle entsprechender Signalstärke. Hinweis: Bei Verwendung der SMART SEARCH- Funktion erkennt das True-D-Modul Kanäle, die mit Ihrer VTX-Sendefrequenz übereinstimmende nächste Frequenz haben und die Kanäle, die Sie gespeichert haben, Bitte stellen Sie sicher, dass Sie Ihren genauen Kanal auswählen.
- Seite 7 Einstellungen: Einstellungsmenü wird verwendet, um die True-D-Modulfunktionen zu konfigurieren. Alarm: Buzzer warnt Sie bei konfiguriertem niedrigem Signalpegel. Die Optionen sind wie folgt: Keine, 25%, 35% und 50%. Wenn ein niedriges Signal auf der Antenne A erkannt wird, wird der Summer ein Piepton und wenn ein niedriges Signal auf der Antenne B erkannt wird, wird der Summer ein Signalton.
- Seite 8 Automatische Sperre: So installieren Sie im Einstellungsmenü EIN / AUS. Wenn Sie den "ON" -Modus wählen, wird der Bildschirm nach 10 Sekunden automatisch gesperrt. Wenn Sie den "OFF" -Modus wählen, wird der Bildschirm kontinuierlich angezeigt. Einheiten: Zeigt Wellen index in % oder dBm.
- Seite 9 Docking: Zur Ein / Aus-Einstellung im Einstellungsmenü. Wenn du den "ON" -Modus wählst, wird True-D mit Docking des Furious FPV Modul eingerichtet. Wenn du den "OFF" - Modus wählst, wird True-D mit der Fatshark Brille eingerichtet und man kann die Tasten der Fatshark benutzen zum einstellen.
- Seite 10 Filter: Konfigurieren Sie die Empfindlichkeit und die Schaltgeschwindigkeit für den Diversity-Algorithmus. Es stehen drei Möglichkeiten zur Verfügung: Niedrig: Schnelle Schaltgeschwindigkeit, die für eine kurze Reichweite optimal ist. Normal: Ist ein Ausgeglichener Modus und die Standardeinstellung. Hoch: Langsame Schaltgeschwindigkeit, die für eine lange Reichweite optimal ist.
- Seite 11 Wie ich mein True-D modul kalibriere muss Schritt 1 : Fügen sie das True-D modul in die Fatshark Brille ein. Notiz : Stellen sie sicher das alle verbindungs Pins des True-D moduls korrect einrasten wenn sie dieses in die Fatshark Brille einfügen. ...
- Seite 12 Schritt 7: Drücken sie den Select Knopf um entweder zu speichern+Beenden oder einfach nur beenden. Anschliessend befinden sie sich wieder auf dem “Kanal übersicht” Notiz: RSSI Standard Wert beim Kalibrieren von True-D modul - Min: 190 ± 30 - Max: 400 ±...
