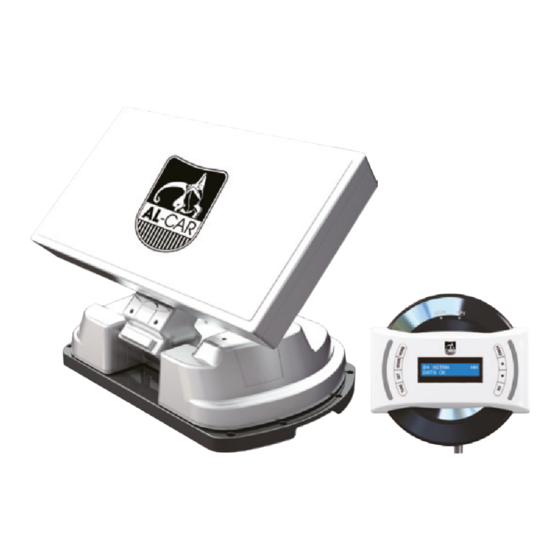

Inhaltszusammenfassung für AL-CAR EASISAT 3.5Air

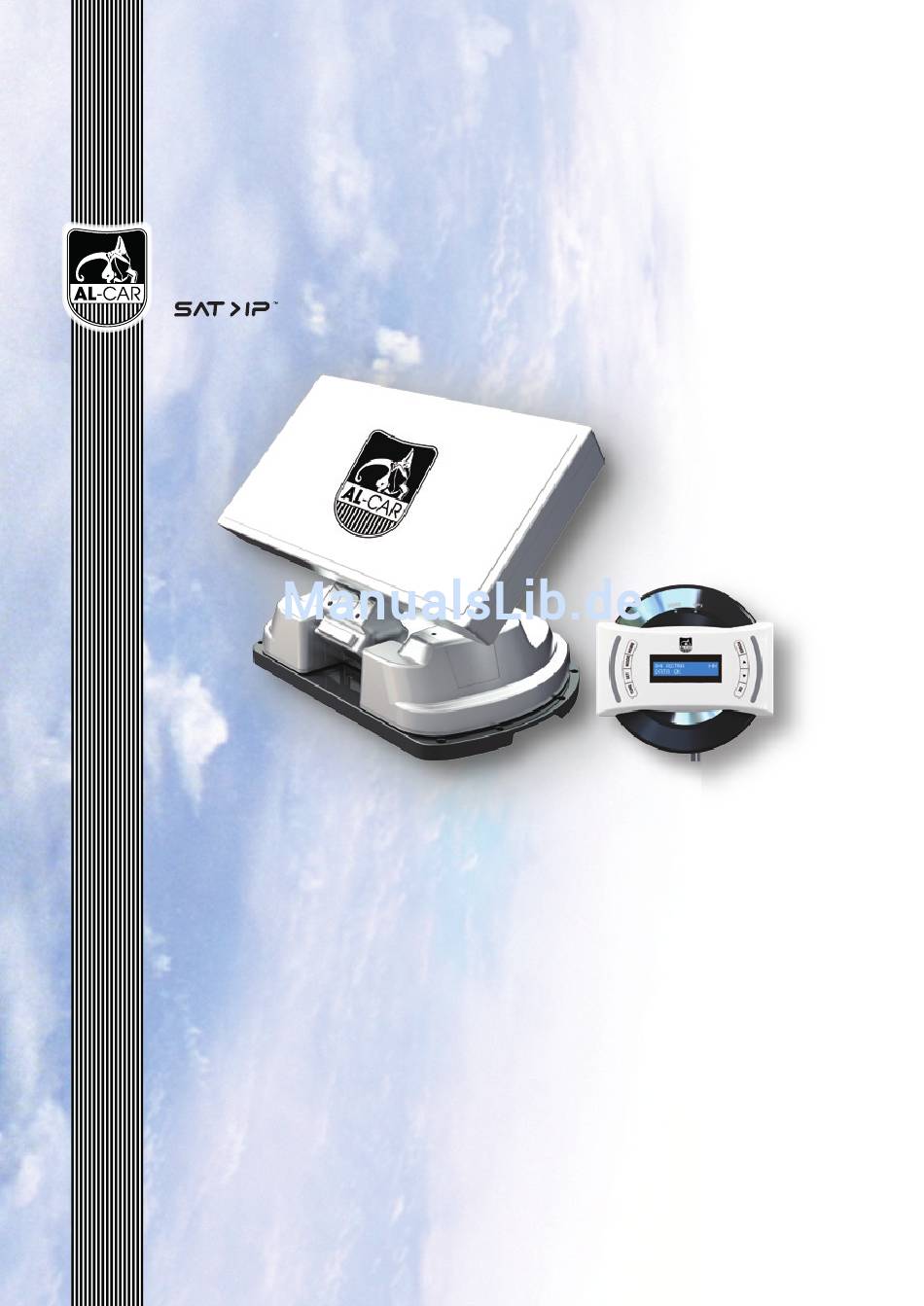

- Seite 1 EASISAT 3.5 TECHNOLOGY ENGLISH : User’s manual GERMAN: Bedienungsanleitung FRENCH : Manual utilisateur DUTCH : Gebruikershandleiding www.al-car.de...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Allgemeine Informationen 1-1. Produktvorstellung ..................1-2. -
Seite 3: Allgemeine Informationen
1. Allgemeine Informationen 1-1. Produktvorstellung Die Betriebsanleitung beschreibt die Funktion und Bedienung des automatischen, selbstnach- führenden Satelliten-Systems EASISAT 3.5 Air. Der korrekte und sichere Betrieb des Systems ist nur gewährleistet, wenn die folgenden Anweis- ungen für Installation und Betrieb befolgt werden. EASISAT 3.5 Air ist ein intelligentes Satellitenempfangssystem, das sich automatisch auf die gespeicherten Satelliten ausrichten kann, sofern es sich in der Ausleuchtzone be ndet. -
Seite 4: Bestimmungsgemäße Verwendung
1-2. Bestimmungsgemäße Verwendung Das vorliegende Produkt wurde für einen mobilen Einsatz und für eine Festinstallation auf einem Fahrzeug mit einer Höchstgeschwindigkeit von weniger als 130 km/h konzipiert. Das Antenne ist so programmiert, dass automatisch bei geostationären Fernsehsatelliten zielen EASISAT 3.5 Air kann mit einer Standard-Fahrzeugspannung von 12 oder 24V versorgt werden. -
Seite 5: Verpackungsinhalt
2. Verpackungsinhalt 2-1. Lieferumfang SAT>IP WLAN-Kabel Haupteinheit Befestigungsplatte Zigarettenanzünder-Kabel Controller / WLAN-Antennen (4) Controller halterung Controllerkable - 12m , Schwarze Empfängerkabel -12m , Graue Basispolster Transportko er Kabelhalter Kabelverschraubung Manual Inbusschlüssel M6 × 15(8) , Bedienungsanleitung Strom adapter (Optional) M4 × 16(2) , M4 ×20(10) Netzteil muss separat erworben werden. -
Seite 6: Name Of Parts
2-2. Name of parts Haupteinheit Verriegelung LNB & SAT>IP server Antenne Neigunng/Drehung Erhebung Hauptkörper Sockel Zum Satellitenempfanger Befestigungsplatte Zum Controller Controller HOME-Statusanzeige GPS-Status LED Kommunikations-LED LAN LED NID Check LED SAT>IP LED CPU LED Fehler LED ROUTER PW LED HOME, MODE, SET, TUNE -Taste POWER, Arrows, OK –Taste LCD-Bildschirm Halterung... -
Seite 7: Bedienungsanweisungen
3. Bedienungsanweisungen 3-1. Anschlussdiagramm Haupteinheit Fernseher Empfänger Empfängerkabel (Graue Farbe) CONTROLLER Zigarettenanzünder-Kabel oder Stromkabel Verbinden Sie die Antenne mit dem controller über das schwarze controllerkabel. Beim Anschließen müssen Sie auf die Beschriftung und die Farbe der Kabel achten, weil die beiden Kabel die gleiche Form aufweisen. Bitte überprüfen Sie anhand der Etiketten, dass Sie die richtigen Kabel verwenden. -
Seite 8: Funktionsbeschreibung
3-2. Funktionsbeschreibung HOME-Statusanzeige GPS-Statusanzeige Kommunikations-LED LAN LED NID Check LED SAT>IP LED CPU LED Fehler LED ROUTER PW LED POWER , Arrows , OK -Taste LCD-Bildschirm HOME , MODE , SET , TUNE-Taste Zusammenbau des Controllers und der WLAN-Antennen Halten Sie vier (4) WLAN-Antennen bereit, um sie am Controller zu befestigen. Überprüfen Sie, ob die aufgedruckte WLAN-Reichweite, 5G oder 2.4G, an der Unterseite der Antenne und an der Oberseite des Controllers übereinstimmen. -
Seite 9: Vorbereitung
1. Vorbereitung Wenn alle Kabel angeschlossen sind, drücken Sie die Taste POWER, um das Gerät einzuschalten. Die HOME LED leuchtet dauerhaft auf. Dies bedeutet, dass die Antenne bereit ist. Wenn die Antenne nicht zurück in die Ausgangsposition gefahren ist, wird die HOME-LED blinken, bis die Antenne die Ausgangsposition erreicht. -
Seite 10: Zurück Zur Ausgangsposition & Ausschalten
3. Zurück zur Ausgangsposition & Ausschalten Nach Gebrauch und vor dem Reisen, drücken Sie HOME, um die Einheit wieder in Ausgangsposition zu bringen. Um das Gerät vollständig auszuschalten, drücken und halten Sie die POWER-Taste für 5 Sekunden gedrückt, wenn das Gerät in der Ausgangsposition ist. Wenn der Benutzer längere Zeit an einem Standort bleibt oder Strom sparen möchte, kann der Benutzer das Gerät in der Position feststellen, in dem er einfach das Gerät, über die Routertaste auf der linken Seite des Controllers, ausschaltet. -
Seite 11: Spezialfunktion 4 : Externer Lan-Anschluss
6. Spezialfunktion 3 : Testmodus Der Testmodus kann initialisiert werden, wenn entweder eine Fehlermeldung angezeigt wird oder die Antenne sich in der Ausgangsposition befindet. Drücken Sie MODE einmal um zum Testmodus zu gelangen und anschließend OK. Gehen Sie auf die verfügbaren Funktionen auf der LCD-Anzeige mithilfe der Pfeiltasten und drücken Sie zur Auswahl OK. -
Seite 12: Program-Upgrade
4. Program-Upgrade CONTROLLER Zigarettenanzünder-Kabel oder Stromkabel Hinweis USB 2.0-Standard ist erst für die Aktualisierung verwendet werden erschieben Sie die Software in einen USB-ROOT-Ordner (ohne Zugehörigkeit zu einem anderen Ordner) auf einem leeren USB-Stick. Bitte gehen Sie auf die Website www.selfsat.com zum Herunterladen des Upgrade-Programms (Software). -
Seite 13: Erweiterte Einstellungen
5. Erweiterte Einstellungen Ändern des Transponder(TP)-modus i. Drücken Sie MODE zweimal, um in den TP-Modus zu gelangen und anschließend OK. Hinweis Zum Auswählen und Festlegen der Zahlen verwenden Sie die Pfeiltasten, um die verfügbaren Optionen zu sehen. Die Zahlen ändern sich individuell mit dem Cursor. Mit der Taste OK gelangen Sie zur nächsten Option. Diese Funktion wird nur verwendet, wenn der Satellitenbetreiber alle seine Parameter ändert. -
Seite 14: Vorbereitung Für Die Übertragung Auf Sat>Ip-Clients
6. Vorbereitung für die Übertragung auf SAT>IP-Clients 6-1. WLAN-Netzwerkeinstellungen auf den Geräten A. Um die SAT>IP-Übertragung auf Mobilgeräte zu übertragen, <iOS / Android OS> Gehen Sie auf "Einstellungen" ▷ "WLAN" ▷ Wählen Sie "SATIPLINK2G" oder "SATIPLINK5G" Hinweis Wenn nur "SATIPLINK2G" gefunden werden kann, unterstützen die Geräte kein Dual-Band-WLAN. B. -
Seite 15: Kon Guration Des Routers Über Das Internet
6-2. Kon guration des Routers über das Internet A. Nach Auswahl des SATIPLINK 2G(2,4G) / SATIPLINK 5G(5G) WLAN-Netzwerks, öffnen Sie einen Internetbrowser und gehen Sie auf http://satiplink.com (Standardadresse), um die Verwaltungso- berfläche des Routers zu besuchen. Zum Einrichten, stellen Sie zuerst Ihren WLAN-Netzwerknamen (SSID) und das Kennwort ein. -
Seite 16: Störungsbehebung
6. Störungsbehebung Es gibt eine Reihe Ursachen, die die Signalempfangsqualität oder den Betrieb des Gerät beeinträchtigen können. Der folgende Abschnitt befasst sich mit den häu gsten Ursachen und deren eventuellen Lösungen. A. Keine Reaktion, wenn der Controller eingeschaltet wird Sämtliche Anschlüsse erneut überprüfen. Die Verbindung zwischen der Macht und Controller Die Verbindung zwischen dem Controller und der Antenne. -
Seite 17: Technische Daten
8. Technische Daten 8-1. Abmessungen 515mm MAX 426mm MIN 192mm 192mm 126mm 454mm 316mm 355mm 8-2. Technische Daten a. Antenne Eingangsfrequenz 10.7 ~ 12.75 GHz Polarisation Horizontal / Vertikal Antennengewinn 33.7 dBi @ 12.7 GHz Abmessungen ( W x D x H ) 515 ×... -
Seite 18: Wohnwagen / Wohnmobil Installations
9. Wohnwagen / Wohnmobil Installations 9-1. Platzbedarf für die Installation Achten Sie darauf , dass genügend Platz für die fach EASISAT 3.5 Air, ebenso wie für den Betriebsbereich ( Aktionsradius ). Fahrzeugheck 51.5cm Drehachse des Geräts A : Radius 22.5cm Höhe: bis 12.9cm B : Radius 32cm Höhe: bis19.4cm... -
Seite 19: Ausrüstung Für Die Installation
9-2. Ausrüstung für die Installation Silikon SAT>IP WLAN kabel Empfängerkabel (Graue) Inbusschlüssel Controller halterung Controllerkable (Schwarze) Controller Friction Band M6 × 15(8) , M4 × 16(2) , M4 ×20(10) Montageplatte Zigarettenanzünder-Kabel (Stromkabel) Reiniger Bohrmaschine 2mm Bohrer , 20mm Bohrer Kabelverschraubung & Kabelhalter ※... -
Seite 20: Silikon Auftragen Zwischen Montageplatte Und Reibungsband
B. Screw 7pcs der M4x20 Schraube der Montageplatte zu befestigen Platzieren Sie das Montageplatte auf der Silikon, und Silikon auftragen auf den Löchern machen 7 Bohrungen (2 mm) mit einer Bohrmaschine Montieren Sie 7pcs der M4x20 Silikon re-auftragen die Montagebolzen oben C. -
Seite 21: Befestigen Sie Die Montageplatte Mit 4 Stück Schrauben Mit Inbusschlüssel
Befestigen Sie die Montageplatte mit 4 Stück Schrauben mit Inbusschlüssel Teile erforderlich, Inbusschlüssel und acht (8) Legen Sie das Antenne auf der Montageplatte der M6 × 15 Bolzen und fest anziehen jeder der Bolzen mit Inbusschlüssel E. Kabelhalter Installation 1 Legen Kabelhalters 30cm entfernt von der hinteren der Antenne. - Seite 22 F. Kabelhalter Installation 2 SAT>IP WLAN kabel, Controllerkabel, Empfängerkabel, Kabelhalter und Kabelverschraubung erforderlich. Legen Sie Kabel wie auf dem Bild Legen Sie und halten Sie die montierten Kabel Halterung am Fahrzeugdach mit drei (3) Kabelhalter im Inneren der Bandmarkierungen. von M4 x 20 Schrauben auf Bohrungen gemacht Bohren Sie drei (3) 2mm Löcher Tragen Sie Silikon rund Kabelhalter und auf der Schließen Sie die Kabel, um die relative Ports.
-
Seite 23: Controller Installation
G. Controller installation Präparieren Zigarettenanzünder-Adapter Fix- Controller Halterung sollte die Verwendung von (oder Stromversorgungskabel) zwei(2) des M4x16 Schrauben befestigt werden Hinweis Das Gerät kann mit einer Autobatterie versorgt werden. Um ein Kabel für die Stromversorgung herstellen, schneiden Sie den Zigarettenanzünder ab und entfernen die Isolierung der Kupferkabel. - Seite 24 EASISAT 3.5 TECHNOLOGY...
