indexa RX180/2 Bedienungsanleitung Seite 2

!
Dieses Gerät erzeugt und verwendet Funksignale. Wenn das Gerät nicht in
Übereinstimmung mit der Anleitung installiert und betrieben wird, kann
dies eine Störung anderer Geräte zur Folge haben, bzw. kann dieses durch
andere Geräte gestört werden. Versuchen Sie solche Störungen zu
vermeiden, indem Sie die Lage des Gerätes verändern.
!
Für eine stabile Installation muss die Wandoberfläche glatt sein.
!
Installieren Sie den Empfänger in einer Höhe, die einen bequemen
Zugang zum Bedienfeld ermöglicht.
!
Um eine höhere Sicherheit zu erreichen, installieren Sie den Empfänger an
einer Stelle ohne Alarmsensoren.

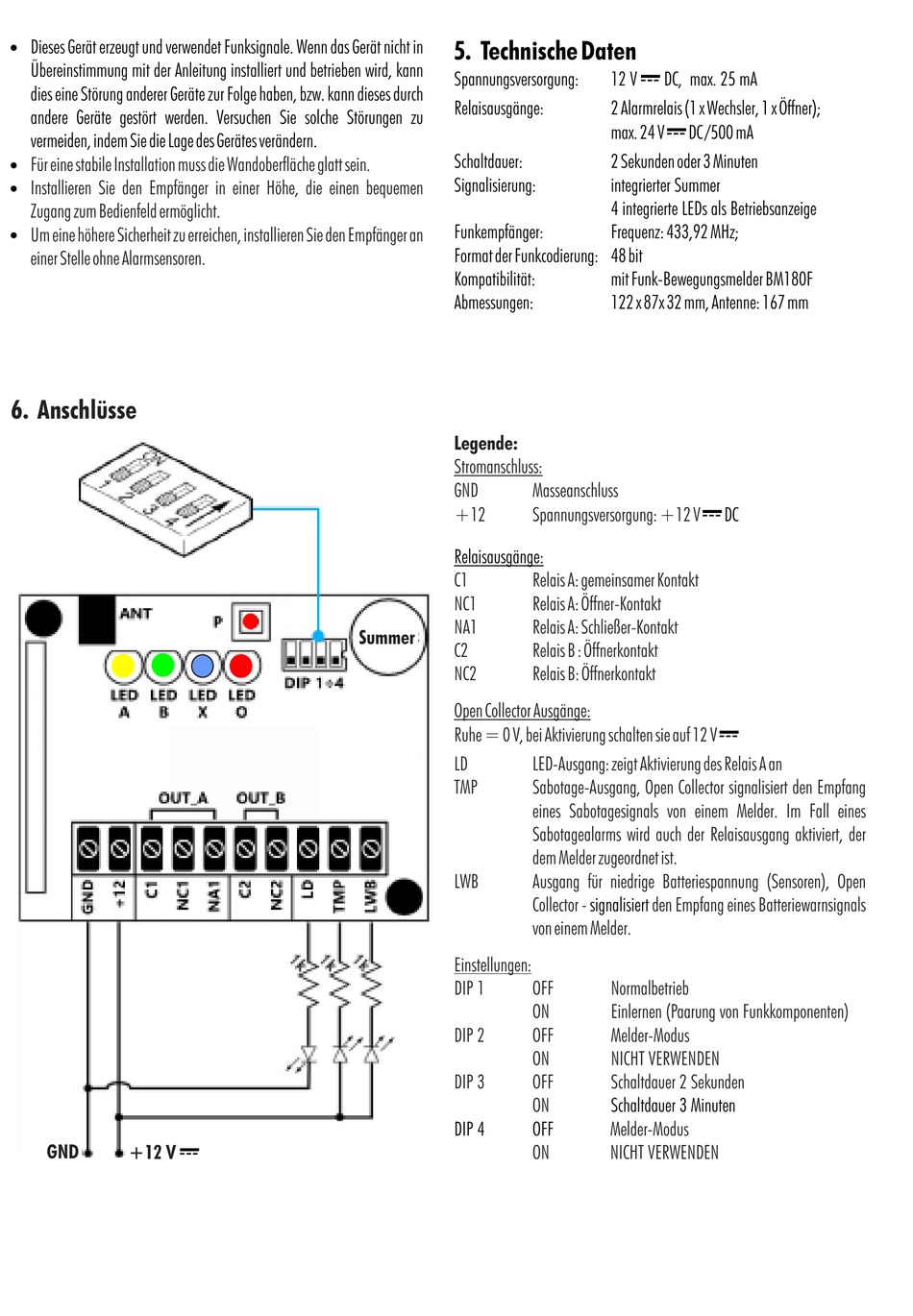

6. Anschlüsse
"
GND
+12 V
5. Technische Daten
Spannungsversorgung:
Relaisausgänge:
Schaltdauer:
Signalisierung:
Funkempfänger:
Format der Funkcodierung: 48 bit
Kompatibilität:
Abmessungen:
Legende:
Stromanschluss:
GND
+12
Relaisausgänge:
C1
NC1
NA1
Summer
C2
NC2
Open Collector Ausgänge:
Ruhe = 0 V, bei Aktivierung schalten sie auf 12 V
LD
TMP
LWB
Einstellungen:
DIP 1
DIP 2
DIP 3
DIP 4
"
12 V DC, max. 25 mA
2 Alarmrelais (1 x Wechsler, 1 x Öffner);
"
max. 24 V DC /500 mA
2 Sekunden oder 3 Minuten
integrierter Summer
4 integrierte LEDs als Betriebsanzeige
Frequenz: 433,92 MHz;
mit Funk-Bewegungsmelder BM180F
122 x 87x 32 mm, Antenne: 167 mm
Masseanschluss
"
Spannungsversorgung: +12 V
Relais A: gemeinsamer Kontakt
Relais A: Öffner-Kontakt
Relais A: Schließer-Kontakt
Relais B : Öffnerkontakt
Relais B: Öffnerkontakt
LED-Ausgang: zeigt Aktivierung des Relais A an
Sabotage-Ausgang, Open Collector signalisiert den Empfang
eines Sabotagesignals von einem Melder. Im Fall eines
Sabotagealarms wird auch der Relaisausgang aktiviert, der
dem Melder zugeordnet ist.
Ausgang für niedrige Batteriespannung (Sensoren), Open
Collector - signalisiert den Empfang eines Batteriewarnsignals
von einem Melder.
OFF Normalbetrieb
ON Einlernen (Paarung von Funkkomponenten)
OFF Melder-Modus
ON NICHT VERWENDEN
OFF Schaltdauer 2 Sekunden
ON Schaltdauer 3 Minuten
OFF Melder-Modus
ON NICHT VERWENDEN
DC
"
