Inhaltszusammenfassung für Wilms LR 1200

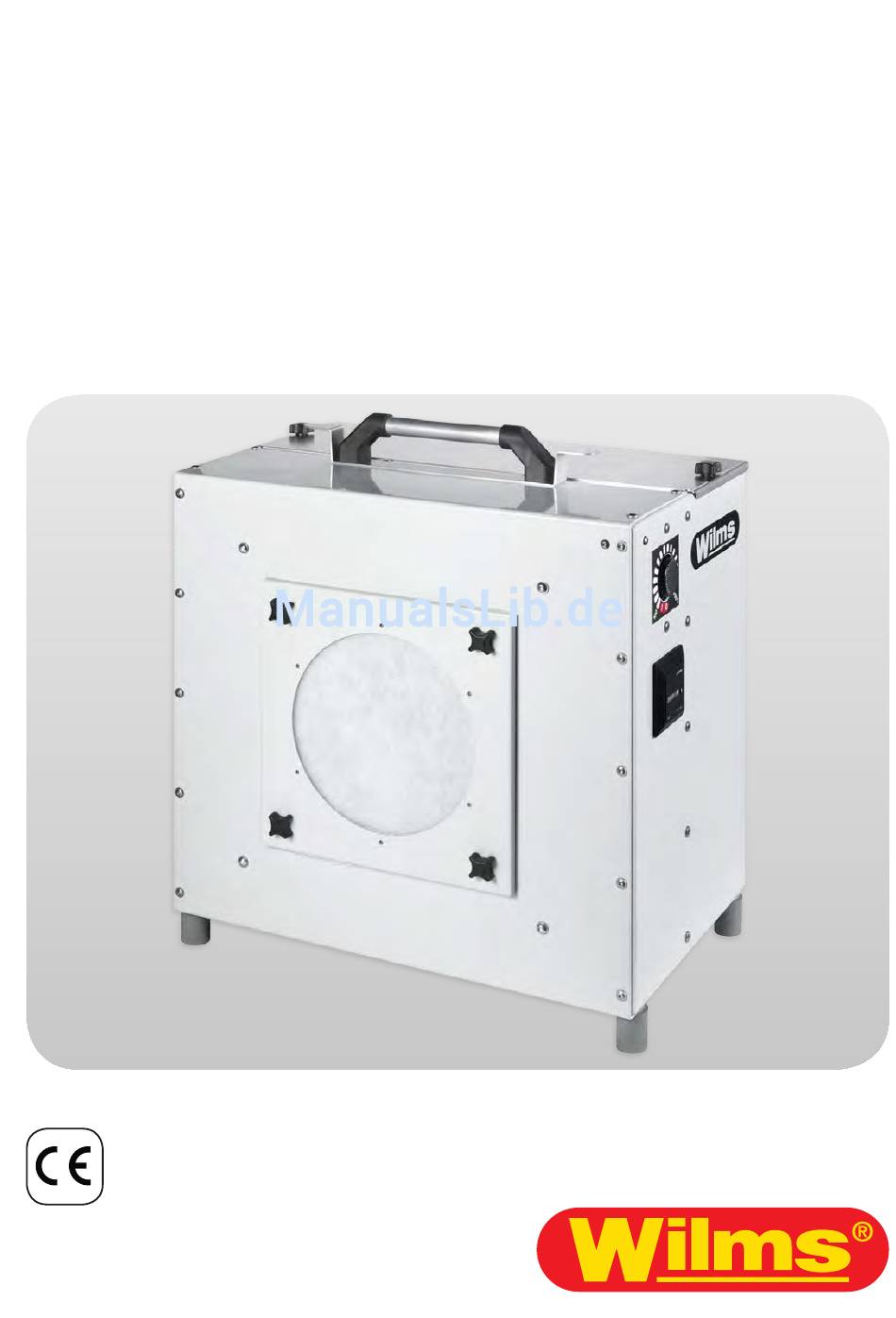

- Seite 1 BETRIEBSANLEITUNG Luftreiniger LR 1200 Perfektion aus Prinzip...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Allgemeine Hinweise ................3 2. Einleitung ....................4 3. Nutzungsbeispiele ..................4 4. Sicherheitshinweise .................. 5 5. Gewährleistung ..................6 6. So funktioniert Ihr Luftreiniger ..............6 7. ... -
Seite 3: Allgemeine Hinweise
Allgemeine Hinweise Sehr geehrter Kunde, Sie haben einen Luftreiniger der Hans Wilms GmbH & Co. KG erworben und sich damit für ein hochwertiges Qualitätsprodukt entschieden. Damit Sie viel Freude an diesem Produkt haben, beachten Sie bitte die nachfolgenden Hinweise. Sie dienen Ihrer Sicherheit und erleichtern den Umgang mit dem Gerät. -
Seite 4: Einleitung
Gesundheit dar. Über den schwebenden Staub in der Raumluft nutzen Bakte- rien und Schimmelpilze den Weg in unsere Lunge. Der Luftreiniger LR 1200 sorgt somit für Ihre Gesundheit ob im Büro, Hotel, Haus und Hof, in Krankenhäusern, Pflegeheimen oder Kurkliniken. Unsere Produkte bringen spürbar mehr Frische und Wohlgefühl in Ihr Leben. -
Seite 5: Sicherheitshinweise
Sicherheitshinweise § Beaufsichtigen Sie den Luftreiniger, wenn sich Kinder in der Nähe des Gerätes befinden. § Achten Sie auf die Elektrizität - niemals mit Gegenständen in das Gerät gehen oder diese hineinstecken. § Platzieren Sie keine Gegenstände auf dem Luftreiniger. §... -
Seite 6: Gewährleistung
Heizölgeruch oder Lösungsmitteldämpfe. § Bei einer Schadstoffsanierung werden Gefahrstoffe wie Schimmelsporen und giftige Stäube freigesetzt. Der Unterdruckfilter LR 1200 ist zum Abfiltern von Schadstoff belasteter Raumluft geeignet. Nach den Regeln für Gefahrstoffe TRGS 519 benötigen Räume während einer Schadstoffsanierung somit einen Unterdruck von mindesten 20 Pascal, um die Gesundheit aller beteiligten Menschen zu gewährleisten... -
Seite 7: Inbetriebnahme
Inbetriebnahme Vor jeder Inbetriebnahme muss das G 3 Filtervlies an der Saugseite überprüft und bei optischer Verschmutzung ausgetauscht werden. Die Sättigung der zwei Filterpatronen ist zu überprüfen. Eine Messung der Abluft ist vor jeder Inbetriebnahme durchzuführen. UMLUFT: Das Gerät möglichst sicher in die Raummitte stellen. Bei Räumen über 60 m (bis zu 2,5 m Deckenhöhe) müssen entsprechend mehr Geräte platziert werden. -
Seite 8: Reinigung Und Pflege
Reinigung und Pflege Bei Ihrem Luftreiniger handelt es sich um ein technisches Gerät. Nur eine regelmäßige Reinigung und Pflege gewährleistet eine lange Lebensdauer. Es wird empfohlen, das Gehäuse des Luftreinigers einmal pro Woche mit einem feuchten Tuch abzuwischen. Vor jeder Reinigung muss der Luftreiniger ausgeschaltet werden. Den Netzstecker aus der Steckdose ziehen. - Seite 9 Vier Befestigungsschrauben für den Filterrahmen Filterrahmen Vorfiltervlies G 3 Bedienseite Stufenloser Netzschalter von 100 % bis 50 % Leistung Betriebsstundenzähler Anschluss-Stutzen 200 mm Durchmesser für die Ansaugseite 300 mm Durchmesser für die Ausblasseite LR 1200 Als Unterdruckfilter für die Unterdruckhaltung Luftrichtung...
-
Seite 10: Filtertausch Und Wartung
11. Filtertausch und Wartung Für den Filterwechsel gehen Sie wie folgt vor: Schalten Sie das Gerät aus und trennen Sie den Luftreiniger von der Stromquelle. Lösen Sie die an der Ausblasseite befindlichen vier Klemmschrauben. Die Klemmschrauben sind ca. 40 mm herauszudrehen. Die beiden Filterdeckelschrauben lösen und Deckel abnehmen. -
Seite 11: Filterintervalle
Filterpatrone eingesetzt werden. § Hinweis: Garantieansprüche können nur unter Einhaltung der Wartungshinweise zur Geltung gebracht werden. § Sollten Sie noch Fragen haben, rufen Sie uns unter 0 21 66/98 83 an oder schicken Sie uns eine E-Mail unter info@wilms.de... -
Seite 12: Ersatzfilter Und Zubehör
Schraubensatz 200 mm Durchmesser für die Ansaugseite 300 mm Durchmesser für die Ausblasseite Artikelnummer 200 mm: Artikelnummer 300 mm: 8000510 8000511 Luftreiniger LR 1200 mit optionalen Anschluss-Stutzen und Luftschlauch 200 mm auf der Ansaugseite und 300 mm auf der Ausblasseite. -
Seite 13: Technische Daten
14. Technische Daten Grobstaubfilter: G 3 Vlies Vorfilter G 4, Z-Line Kombifilter: Schwebstofffilter mit Gasfilter H 13, EN 1822 in % > 99,95 Aktivkohleschaum Luftdurchsatz max.: 1.100 m Luftdurchsatz mit G 3 / G 4 H 13 Kombi: 320 - 640 m Luftgeschwindigkeit ( Saugseite): 3,5 m/s –... -
Seite 14: Schaltplan
15. Schaltplan... -
Seite 15: Eg-Konformitätserklärung
Sicherheit von Maschinen - Elektrische Ausrüstungen von Maschinen, Teil 1: Allgemeine Anforderungen DIN EN 60034-1 Drehende elektrische Maschinen, Teil 1: Bemessung und Betriebsverhalten Hans Wilms GmbH & Co. KG, Name des Herstellers: Erftstraße 34, 41238 Mönchengladbach Dokumentationsbevollmächtigter: Joachim Wilms Bezeichnung:... - Seite 16 Perfektion aus Prinzip. Hans Wilms GmbH & Co. KG Telefon 0 21 66/98 83 · Telefax 0 21 66/8 35 73 Internet: www.wilms.de · E-Mail: info@wilms.de Postfachanschrift: 41214 Mönchengladbach · Postfach 20 14 53 Hausanschrift: 41238 Mönchengladbach · Erftstraße 34...
