- Seite 2 Dokument beschriebenen Produkts unter anderen als in diesem Dokument angegebenen Bedingungen resultieren können, aus, so weit dies gesetzlich möglich ist. Copyright: © WIATEC GMBH Urheberrechte der Bilder: istockphoto.com, wiatec gmbh Systemversion: 1.0, 19. September 2017 E-Mail: support@microguard.de Seite 2...

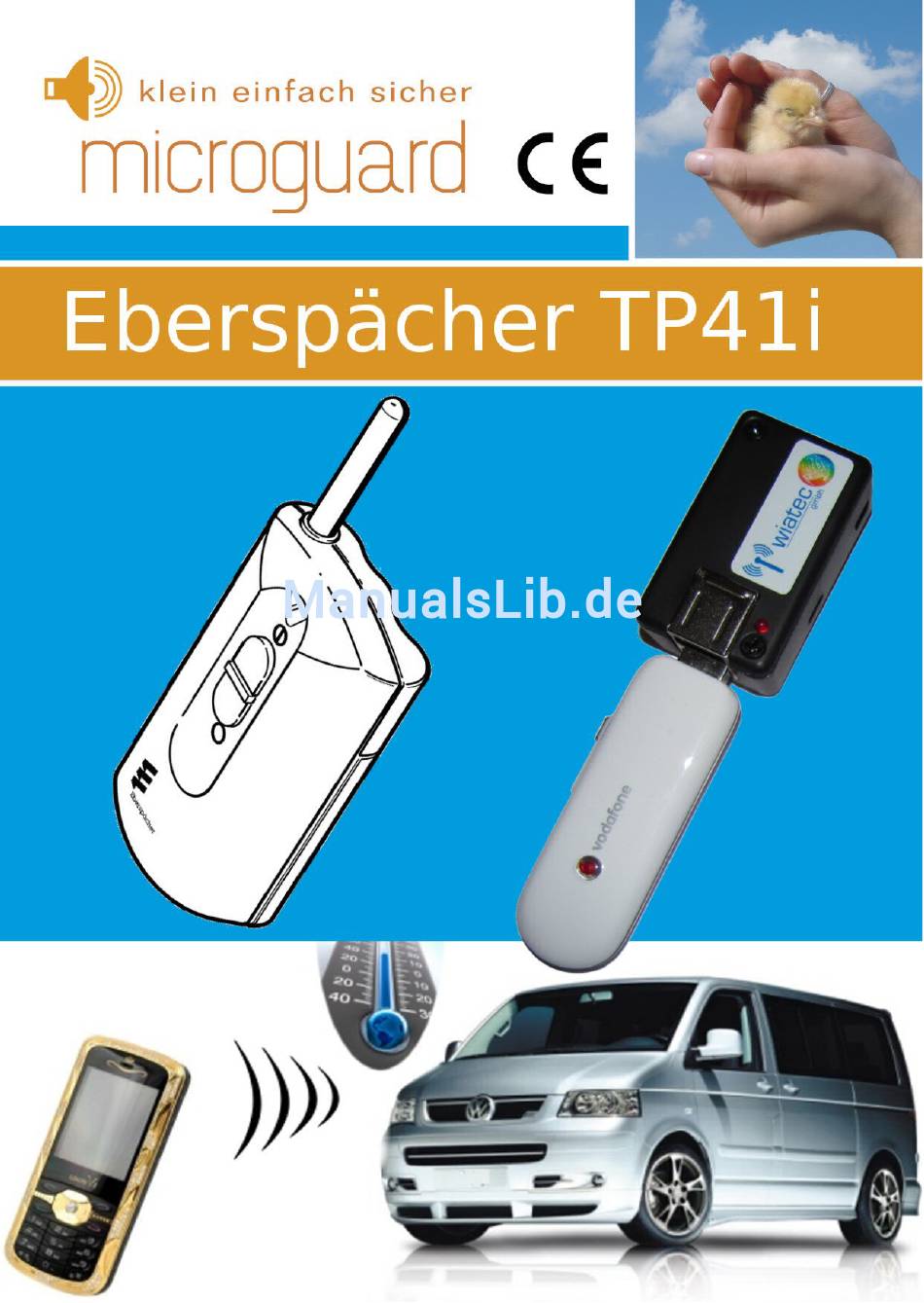

- Seite 3 Anleitung: Handy Fernbedienung für Standheizung mit TP41i 2 Einführung Vielen Dank, dass Sie sich für eines unserer Produkte entschieden haben. MicruGuard-USB ist eine Neuentwicklung im Bereich der Überwachung, Steuerung und Benachrichtigung mit Hilfe der Mobilfunktechnik. Der hier betrachtete Fall der Steuerung einer Standheizung ist nur ein Spezialfall der Anwendung, auf die wir eingehen wollen.
- Seite 4 Anleitung für MicroGuard-USB: Der kleine Mobilfunkwächter Modul, um Ihre Heizung zu steuern. Zudem kann MicroGuard-USB mit einem externen digitalen Temperatursensor ausgestattet werden. Der Sensor eignet sich zur Messung und Überwachung der Temperatur im Fahrzeug. Die Temperatur kann jederzeit per SMS abgefragt werden. 5 Eigenschaften des Temperatursensors Bei dem Temperatursensor handelt es sich um das digitale Bauelement von Dallas Semiconductor DS18B22 mit folgenden Eigenschaften:...
- Seite 5 Anleitung: Handy Fernbedienung für Standheizung mit TP41i • USB-Port1: Anschluss des Handys bzw. des Surfsticks (PORT1) • USB-Port2: Anschluss einer GPS-Maus zur Fahrzeugortung • Signal-LED: zeigt den Aktivierungszustand und die Funktionen des Moduls durch Blinksignale an. Signal-LED Mini-USB Micro-USB 60mm Ein-/Ausgänge...
- Seite 6 Bordspannung an. Ein Anschluss ohne Sicherung kann im Störfall Schäden am Fahrzeug und der Fahrzeugelektronik verursachen. Abb. 2 zeigt den Handsender TP41i von Eberspächer. Der Anschluss unserer Fernbedienung erfolgt an den Empfänger zu diesem Handsender. Alternativ kann der Anschluss auch an die Sofortheiztaste von Eberspächer erfolgen, falls diese im Fahrzeug verbaut ist.
- Seite 7 Funkempfängers. Hier kann die Betriebsspannung +12V & Masse zum Modul „abgezweigt“ werden. Das Einschaltsignal vom Modul (braune Leitung) wird an PIN 2 der Buchse am Empfänger TP41i angeschlossen. Die Heizzeit wird durch den Empfänger TP41i vorgegeben. Wie Sie die Heizzeit mit dem Handsender programmieren, entnehmen Sie bitte der Bedienungsanleitung für die TP41i:...
- Seite 8 Anruf/SMS an die Kontrollnummer erfolgt ist, können gespeicherte Parameter überprüft werden. Das Modul ist bei Auslieferung so programmiert, dass die Parameter für den Empfänger TP41i optimal eingestellt sind. Die Abfrage der Parameter kann mit dem Befehl CONFIG per SMS erfolgen. In den Antworten des Moduls finden Sie Angaben zu Switch: Brown Brown Puls 00min 0.4 Sek.
- Seite 9 Die SMS-Nachricht für die Aktivierung der Rückmeldefunktion setzt sich aus den Einzelbefehlen der Übersicht oben zusammen. Hier ein Beispiel für Rückmeldung per SMS bei Ein- und Ausschalten und einer Ansteuerung der TP41i mit der braunen Leitung: ARM SW=29 ALSMS=17 GACT=2 ORPULS=0500 BRPULS=0010 http://www.microguard.de...
- Seite 10 Anleitung für MicroGuard-USB: Der kleine Mobilfunkwächter Die für die Rückmeldung notwendige Beschaltung der Eingänge ist in Abb. 4 dargestellt. Die geschaltete +12V Spannung (orangene Leitung) wird einfach an die grüne Leitung verbunden. Taster Masse schwarz gelb grün orange +12V Ausgang +12V Abbildung 4: Beschaltung von MicroGuard-USB für die Rückmeldefunktion (grüne Leitung an orange) und einen Ein-/Aus-Taster...
- Seite 11 Telefonbuch SMS-Befehl Funktion MG SIMInit nicht möglich Systemeintrag: Eintrag Löschen für Werkeinstellung. MG SOFT nicht möglich Systemeintrag: Hardware (xxx...) und Softwareversion (...xxx) MG CTRL1...5 Plätze für Kontrollnummern Kontrollnummer zur Liste hinzufügen Kontrollnummer aus Liste löschen MG ALCALL ALCALL=1 Benachrichtigung durch Anruf ein ALCALL=0 Benachrichtigung durch Anruf aus ALCALL=17...
- Seite 12 Anleitung: MicroGuard – Der kleine Mobilfunkwächter 11 MicroGuard-USB Sofortheiztaste In unserem Shop finden Sie ein Adapterkabel mit Sofortheiztaste, die für Verwendung mit unserem MicroGuard-USB Modul zugeschnitten ist. Das Kabel wird mit einem 3-fach Stecker geliefert. Tauschen Sie bitte die Kabel im Standardstecker zum Modul (im Lieferumfang) mit den gleichfarbigen Leitungen am Kabel für die Sofortheiztaste aus.
- Seite 13 Anleitung für MicroGuard-USB: Der kleine Mobilfunkwächter 12 Ortung des Fahrzeugs auf Google-Maps – GPS Optionen MicroGuard-USB bietet eine Vielzahl von GPS-Optionen, die mit Hilfe eines zusätzlichen GPS-Empfängers am USB-PORT2 realisiert werden können. • Fahrzeugortung, Maschinenortung • GEOFENCE Überwachungsfunktion • GPSHOME Funktionen Zu den GPS-Optionen konsultieren Sie unsere Spezialanleitung unter: http://microguard.de/file_download/76/Anleitung_MicroGuard- USB_GPS_Ortung_Timer.pdf...
- Seite 14 Mit dem gegebenen Anschluss ist sowohl das Ein- als auch das Ausschalten der Heizung per Handy (Anruf/SMS/App) möglich. • Die Heizung schaltet aus gemäß der im Funkempfänger TP41i eingestellten Heizzeit. Ein Anruf (SMS/App) nach Ablauf der Heizzeit führt zum erneuten Einschalten der Heizung.
-
Seite 15: Konformitätserklärung
Anleitung für MicroGuard-USB: Der kleine Mobilfunkwächter 14 Technische Daten Gewicht 30 g Abmessungen L 60 x B 35 x H 24 mm Betriebsspannung 12 V, Anschluss an Schnittstelle für Ein-/Ausgänge Stromaufnahme max. 40mA (STANDBY) kurzzeitig bis 1A bei GSM Verbindung (Anruf/SMS) Betriebstemperatur -20°C bis 85°C 15 Konformitätserklärung MicroGuard-USB erfüllt folgende EU-Richtlinien:... - Seite 16 Anleitung: MicroGuard – Der kleine Mobilfunkwächter Seite 16/16 Internet: http://www.microguard.de...
