OSF Skimmerregler Montage- Und Betriebsanweisung Seite 3

Im Frontdeckel der Steuerung befindet sich eine rote Kontrollleuchte. Diese dient als
Störmeldung. Wenn diese Kontrollleuchte leuchtet, liegt eine Störung vor und das
Magnetventil für die Wassernachspeisung wird ausgeschaltet. Nach dem die Fehlerursache
beseitigt wurde, kann die Störmeldung ausgeschaltet werden, in dem die Niveauregelung an
dem Wippenschalter im Frontdeckel aus, und nach einigen Sekunden wieder eingeschaltet
wird. Die Fehlerursache kann sich im Bereich des Niveaufühlers befinden.
Die Zeitüberwachung (Überlaufschutz) wird dann aktiv, wenn das Magnetventil über einen
langen Zeitraum (Sicherheitszeit) ununterbrochen geöffnet ist. Auf der Platine der Steuerung
befindet sich ein Codierschalter, mit dem die Dauer der Sicherheitszeit gewählt werden
kann. Bei Überschreitung dieser Sicherheitszeit wird das Magnetventil ausgeschaltet.
Es stehen folgende Zeiten zur Verfügung:
•
Sicherheitszeit 30 Minuten
•
Sicherheitszeit 60 Minuten
•
Sicherheitszeit 90 Minuten
•
Sicherheitszeit 120 Minuten
•
Keine Sicherheitszeit =>Die Zeitüberwachung ist ausgeschaltet

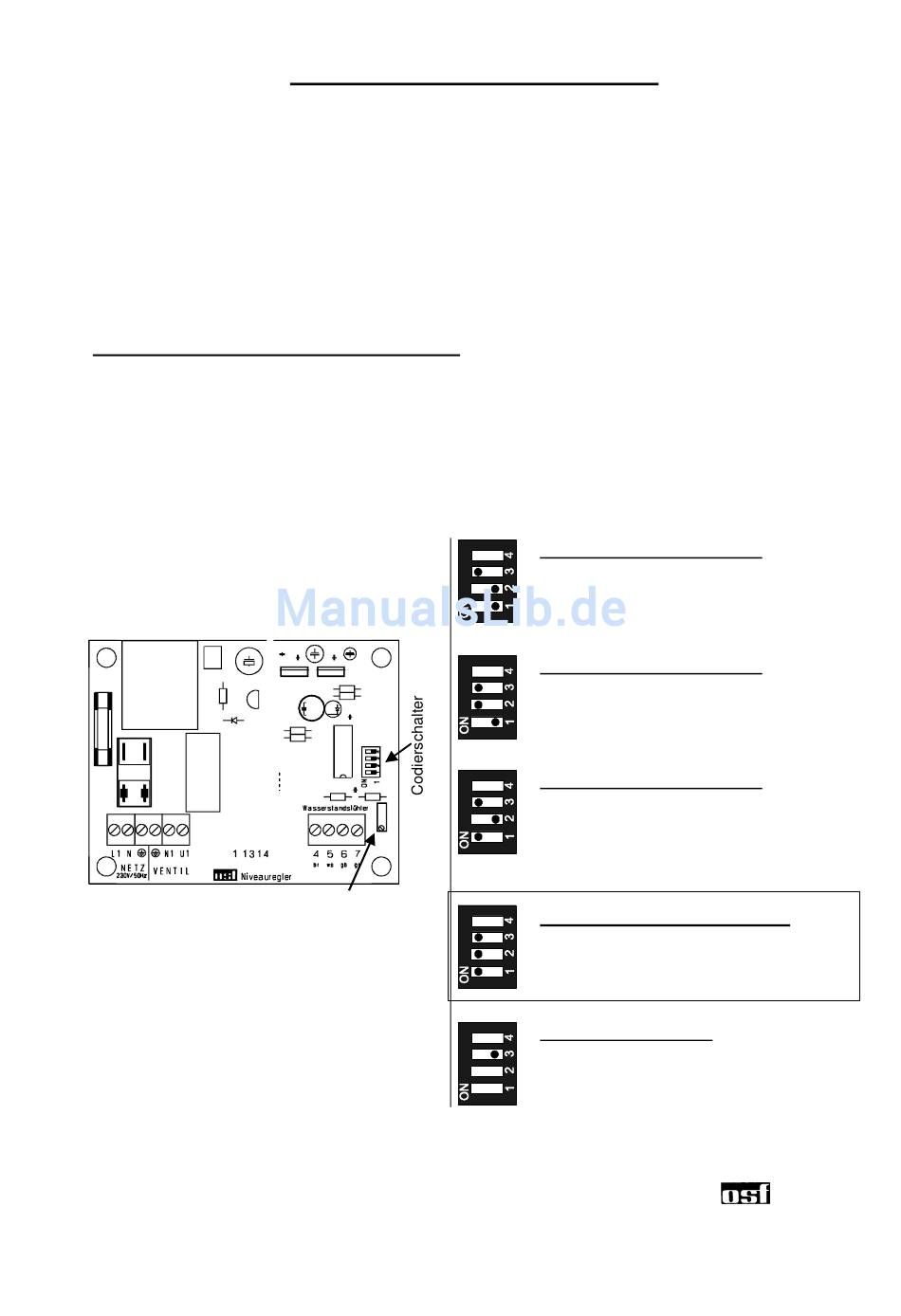

Der Codierschalter für die
Programmierung der Sicherheitszeit
befindet sich auf der rechten Seite der
Leiterplatte.
Einstellregler für die Fühlerjustage
Im Auslieferungszustand befinden sich die
Schalter 1,2 und 3 in Stellung ON. Das
bedeutet eine Zeitüberwachung von 120
Minuten.
Der Schalter 4 ist für interne Prüfzwecke
zuständig und darf keinesfalls verstellt
werden. Auslieferungszustand: Stellung off.
Wir wünschen Ihnen viel Freude und Entspannung in Ihrem Schwimmbad.
Änderungen vorbehalten!
Betriebsanweisung Skimmerregler Seite: 3
Zeitüberwachung / Störmeldung:
Sicherheitszeit 30 Minuten:
Schalter 1 und 2 OFF
nach rechts schieben)
Schalter 3 ON
(Schaltelement nach links
schieben)
Sicherheitszeit 60 Minuten:
Schalter 1 OFF
(Schaltelement nach
rechts schieben)
Schalter 2 und 3 ON
nach links schieben)
Sicherheitszeit 90 Minuten:
Schalter 1 und 3 ON
nach links schieben)
Schalter 2 OFF
(Schaltelement nach
rechts schieben)
Sicherheitszeit 120 Minuten:
Schalter 1, 2 und 3 ON
nach links schieben)
Keine Sicherheitszeit
Schalter 3 OFF (Schaltelement nach
rechts schieben)
Schalter 1 und 2 haben keine Funktion
(Schaltelemente
(Schaltelemente
(Schaltelemente
(Schaltelemente
August 09
