Montage- und Bedienungsanleitung
Das elektronische Steuergerät Sauna-exclusiv besteht aus einem Leistungsteil und einem
flachen Bedienfeld für Aufputz-Montage. Im Leistungsteil befinden sich alle Anschlüsse für
Stromversorgung, Saunaofen, Ventilator, Kabinenbeleuchtung, Fühler und Bedienfeld. Es regelt
die Temperatur in der Saunakabine im Bereich von 70° C bis 110° C. Die maximale Temperatur
in der Kabine wird aus Sicherheitsgründen durch eine zusätzliche Temperatursicherung auf
139° C begrenzt. Mit der eingebauten Vorwahluhr kann die Heizung automatisch zu einem
einstellbaren Zeitpunkt für eine Heizdauer von maximal 6 Stunden eingeschaltet werden. Am
Bedienfeld können Heizung, Kabinenbeleuchtung und Ventilator ein- und ausgeschaltet werden.
Die Temperaturwahl sowie die Einstellung der Vorwahluhr erfolgen ebenfalls am Bedienfeld.
Alle Betriebsdaten werden im Display des Bedienfeldes angezeigt.
Abmessungen:
Betriebsspannung:
Leistungsaufnahme der Steuerung:
Schaltleistung:
Regelbereich:
Temperaturbegrenzung:
Schutzart:
Umgebungstemperatur:
Steuergerät und Bedienteil sind ihrer Schutzart entsprechend
vor Feuchtigkeit geschützt außerhalb der Saunakabine
anzubringen. Das Bedienteil muß in der Nähe der Saunatür
angebracht werden.

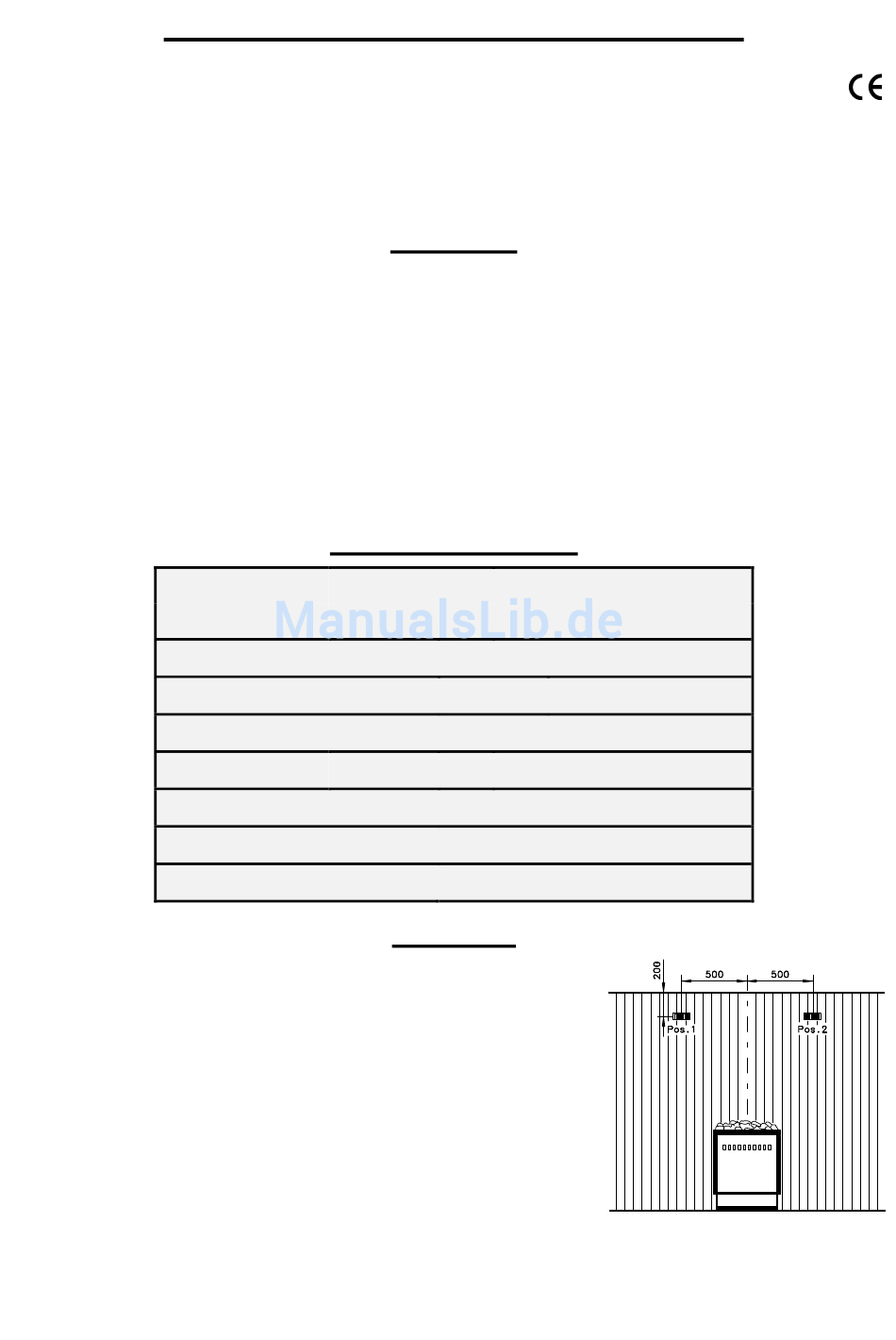

Der Temperaturfühler sollte nach nebenstehender Zeichnung
in der Nähe der Kabinendecke seitlich des Ofens angebracht
werden. Der seitliche Abstand von der Ofenmitte sollte etwa
500 mm betragen. Der Abstand zur Decke sollte 200 mm nicht
überschreiten. Die Nähe der Abluftöffnung oder der Tür sowie
der Kabinenecke ist zu meiden.
Die Stromversorgung des Gerätes muß über einen allpoligen Hauptschalter mit einer
Kontaktöffnungsweite von mindestens 3mm erfolgen. Vor Öffnen des Gehäuses ist das
Gerät unbedingt spannungsfrei zu schalten.
SAUNA exclusiv 9kW
Saunasteuerung 400V
Art.Nr.3112600003
Funktion:
Technische Daten:
Leistungsteil:
Bedienteil:
Montage:
220x218x108mm³
194x157x23mm³
3N AC 400V
ca.6VA
9kW (AC1)
70-110° C
139° C
spritzwassergeschützt
0-40° C
Werbung
Verwandte Anleitungen für OSF SAUNA exclusiv 9kW
Inhaltszusammenfassung für OSF SAUNA exclusiv 9kW
- Seite 1 Montage- und Bedienungsanleitung SAUNA exclusiv 9kW Saunasteuerung 400V Art.Nr.3112600003 Funktion: Das elektronische Steuergerät Sauna-exclusiv besteht aus einem Leistungsteil und einem flachen Bedienfeld für Aufputz-Montage. Im Leistungsteil befinden sich alle Anschlüsse für Stromversorgung, Saunaofen, Ventilator, Kabinenbeleuchtung, Fühler und Bedienfeld. Es regelt die Temperatur in der Saunakabine im Bereich von 70°...
-
Seite 2: Elektrischer Anschluß
Die Verbindung des Leistungsteiles mit dem Bedienfeld erfolgt durch eine 4-adrige Telefon- leitung (osf-Art.Nr. 3100000500). Die maximale Leitungslänge beträgt 30m. Leitungen innerhalb der Saunakabine sind hitzefest auszuführen. Nach DIN EN 60335-2-53 darf an diese Steuerung nur ein Saunaofen angeschlossen werden, der die Abdeckprüfung nach Abschnitt 19.101 der o. - Seite 3 Bedienungsanleitung Sauna exclusiv 9kW Seite: 3 Bedienelemente im Bedienfeld: LCD-Anzeige Temperaturwahl Taste EIN/AUS Verstelltasten Taste Vorwahluhr Uhrzeit einstellen Vorwahluhr einstellen Taste Ventilator Taste Kabinenbeleuchtung LCD-Anzeige Wenn die Steuerung ausgeschaltet ist, wird nur die aktuelle Uhrzeit 16:10 angezeigt. Wenn die Stromversorgung unterbrochen war, wird dies im Display...
- Seite 4 Bedienungsanleitung Sauna exclusiv 9kW Seite: 4 Vorwahluhr aktivieren Mit der Taste kann die Vorwahluhr aktiviert werden, nachdem Schaltzeit und Betriebsdauer programmiert worden sind (s.u.). Diese Vorwahluhr schaltet die Sauna zur programmierten Uhrzeit ein. Wenn die Vorwahluhr aktiviert ist, leuchtet diese Taste.
- Seite 5 Bedienungsanleitung Sauna exclusiv 9kW Seite: 5 6:00 erneut drücken ⇒ in der Anzeige erscheint Betriebsdauer 3. Taste 4. Mit den Tasten kann jetzt die gewünschte Betriebsdauer eingestellt werden. Die Vorwahluhr kann nur aktiviert werden (s.o.), wenn eine Betriebsdauer programmiert worden ist.
- Seite 6 Trimmpotentiometer auf der Leiterplatte (siehe Skizze). Fühlerabgleich Service-Terminal: Zur optimalen Anpassung der Steuerung an die verschieden- sten Saunaanlagen sowie zur Erleichterung von Inbetrieb- nahme und Fehlerdiagnose kann an diese Steuerung ein osf- Service-Terminal (Art.Nr.3010000900) angeschlossen Service-Terminal werden. Der Anschlußstecker dafür befindet sich auf der Leiterplatte im Inneren des Gerätes.
- Seite 7 Bedienungsanleitung Sauna exclusiv 9kW Seite: 7 Saunatemperatur In dieser Zeile wird die Saunatemperatur angezeigt. Falls die Anzeige nicht mit der tatsächlichen Tempe- ratur übereinstimmt, kann sie mit dem Einstellregler auf der Leiterplatte nachjustiert werden. Drehen des Einstellreglers im Uhrzeigersinn bewirkt dabei eine Erhöhung des angezeigten Wertes.
- Seite 8 Bedienungsanleitung Sauna exclusiv 9kW Seite: 8 Vorhaltezeit des PID-Reglers In dieser Zeile wird die Vorhaltezeit des PID- Temperaturreglers angezeigt. Diese kann optimalen Anpassung an die jeweilige Anlage mit einem Einstellregler auf der Leiterplatte nachjustiert Vorhaltezeit werden. Drehen des Einstellreglers im Uhrzeigersinn bewirkt dabei eine Erhöhung des angezeigten...
