BEDIENUNGSANLEITUNG
SHAKER AMP 400
[Art. No. 001151]
Sehr geehrter Kunde:
Fischer Amps
–Produkt entschieden, vielen Dank für Ihr Vertrauen in unsere
Sie haben sich für ein
Marke.
Lesen Sie diese Bedienungsanleitung vor der ersten Verwendung des Gerätes bitte sorgfältig
durch und bewahren Sie diese gut auf.
Falls Sie noch Fragen haben, wenden Sie sich bitte an die Fa. FISCHER AMPS-

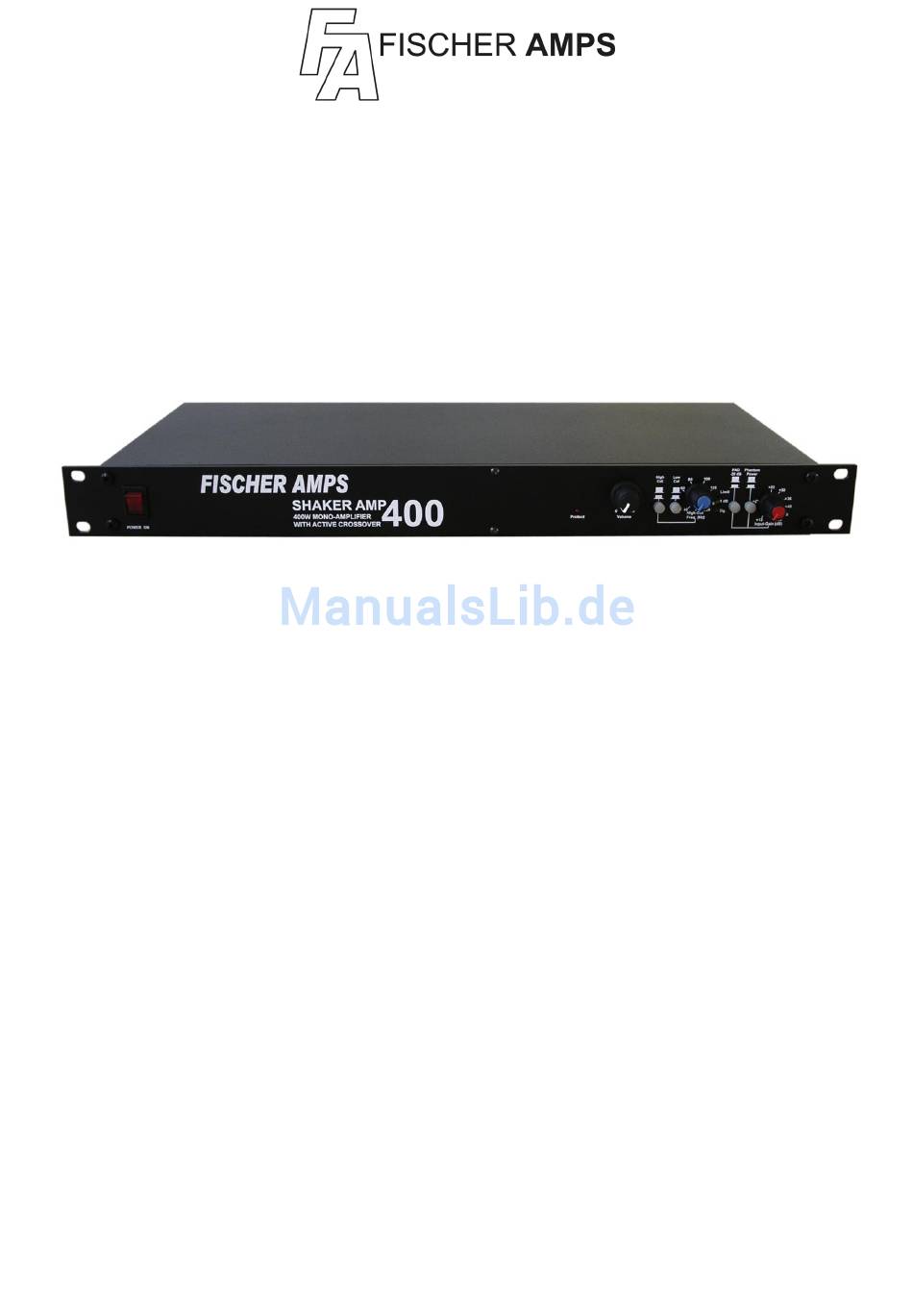

Produktbeschreibung:
Endstufe im 19" 1HE Format zum Antreiben des ButtKicker LFE mit einer Leistung von 500W an 4 Ohm.
Der Shaker Amp 400 besitzt einen Mikrofon-Preamp mit zuschaltbarer 48V-Phantomspeisung und –20dB
Pad-Schalter, so dass auch Bass-Drum Mikrofone direkt angeschlossen werden können. Eingangsseitig
besitzt das Gerät eine XLR-Klinke-Kombibuchse mit Parallel-Out
zum Weiterschleifen des
Eingangssignals. Die eingebaute, zuschaltbare aktive Frequenzweiche (Tiefpass regelbar von 40 bis 200
Hz/ 12 dB/Okt) und ein zuschaltbarer Hochpass mit 20 Hz korrigieren das Signal bei Bedarf auf die
optimale Arbeitsfrequenz des Shakers. Perfekt in Kombination mit dem FISCHER AMPS In Ear Amp oder
einem Mischpult.
Shaker-Amp-400-D-2016-12.doc
1
Werbung
Inhaltszusammenfassung für Fischer Amps SHAKER AMP 400
- Seite 1 Eingangssignals. Die eingebaute, zuschaltbare aktive Frequenzweiche (Tiefpass regelbar von 40 bis 200 Hz/ 12 dB/Okt) und ein zuschaltbarer Hochpass mit 20 Hz korrigieren das Signal bei Bedarf auf die optimale Arbeitsfrequenz des Shakers. Perfekt in Kombination mit dem FISCHER AMPS In Ear Amp oder einem Mischpult.
- Seite 2 Bedienelemente und Anschlüsse Frontseite Power-Schalter (mit Kontrollleuchte) Einschalten der Netzspannung. Der Shaker Amp verbraucht im ausgeschalteten Zustand keinen Strom. Volume Regler: Einstellen der Lautstärke (Intensität) des Power-Amp Ausgangs. Zuschaltbarer High Cut: Mit diese Taste wird der regelbare High-Cut (Tiefpass) aktiviert. Da Bass Shaker nur die Bassfrequenzen wiedergeben sollen ist eine Filterung der hohen Frequenzen notwendig.
- Seite 3 Bedienelemente und Anschlüsse Rückseite (1 ) Mic. / Line-Eingangsbuchse (XLR-Klinke Kombibuchse) Signaleingang für das Mikrofon bzw. den Line Eingang (symmetrisch). Der Eingang verarbeitet auch asymmetrische Signale mit einem Mono- Klinkenstecker. Bei asymmetrischen Signalen mit XLR-Stecker muss Pin 3 und Pin 1 des Steckers auf Massepotential sein. Eine Phantomspeisung ist nur bei einem symmetrischem Mikrofon- Eingangssignal möglich.
- Seite 4 Sicherheitshinweise für den Shaker Amp: Im Gerät befinden sich an der Seite Luftschlitze. Da das Gerät im Betrieb Abwärme produziert, dürfen diese Luftschlitze nicht verschlossen werden (Überhitzungsgefahr) Im Inneren des Gerätes befinden sich keine zu wartenden Teile. Vor dem Öffnen des Gerätes unbedingt den Netzstecker ziehen.
