Fixpoint 71881 Betriebsanleitung

DE
Betriebsanleitung

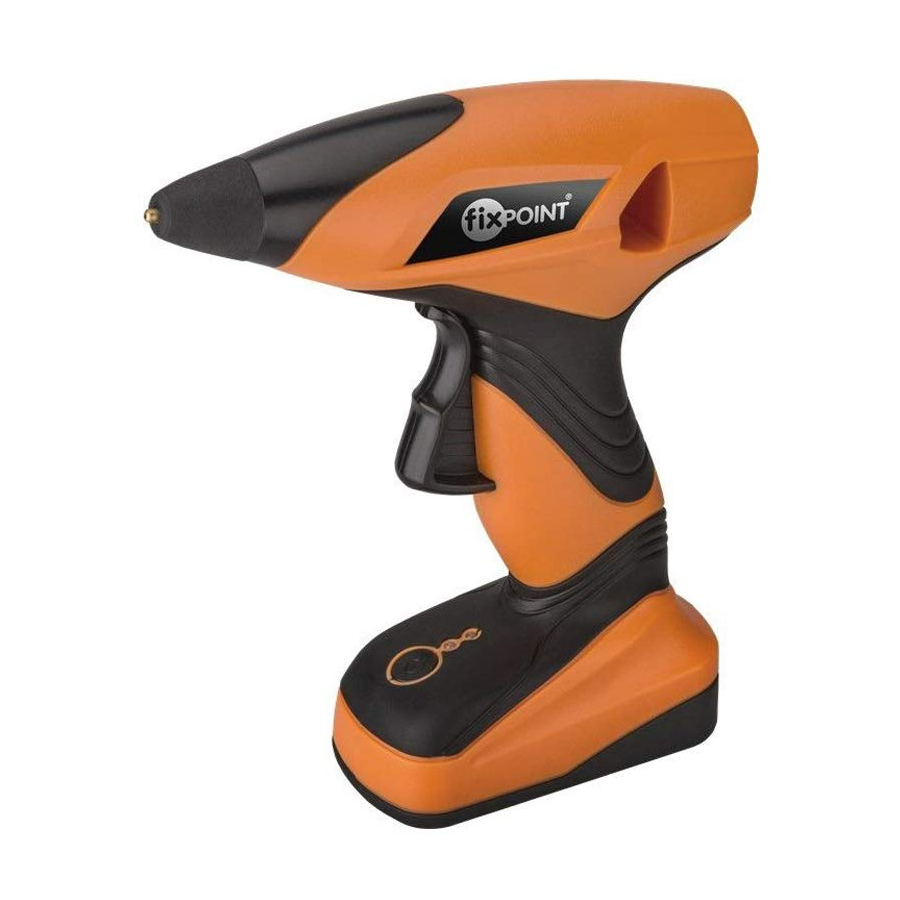

Akku-Heißklebepistole
1 Sicherheitshinweise
1.1 Allgemein
• Betriebsanleitung vollständig und sorgfältig vor Gebrauch
lesen.
Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zum
korrekten Gebrauch.
• Betriebsanleitung aufbewahren.
Sie muss bei Unsicherheiten und Weitergabe des Produktes verfügbar
sein.
Hinweise zur Netztrennung
Das Produkt hat keinen Netzschalter und darf nur an gut zugänglichen
Steckdosen verwendet werden, um es im Notfall und nach Gebrauch
schnell aus dieser entfernen zu können.
Spannungsfrei nur bei gezogenem Stecker.
• Im Notfall, nach Gebrauch und bei Gewitter Netzstecker
direkt am Steckergehäuse ziehen!
• Nur das mitgelieferte Netzteil benutzen.
Batteriegefahren
Die Batterien/Akkus sind nicht tauschbar.
• Ausgelaufene, deformierte oder korrodierte Zellen im Produkt
belassen und mittels geeigneter Schutzvorrichtungen
entsorgen.
• Nicht ins Feuer werfen.
Heiße Oberflächen
Der Klebstoff wird an der Austrittsöffnung bis zu 140 °C heiß.
• Nähe zu entflammbaren Oberflächen vermeiden.
• Geeignete Schutzhandschuhe tragen.
• Bei Verbrennungen, Stelle unter kaltem Wasser kühlen, Arzt
konsultieren und Klebstoff erst nach Erhärtung entfernen.
Nicht für Kinder geeignet.
• Gehäuse nicht öffnen.
• Im Betrieb NIE unbeaufsichtigt lassen!
• Technische Daten von Produkt, Stromnetz und Peripheriege-
räten vergleichen. Diese müssen identisch sein.
• Defekte Produkte nicht selbst reparieren, sondern an den
Händler oder Hersteller wenden.
• Produkt und Zubehör nicht modifizieren oder demontieren.
• Belastungen, wie Hitze und Kälte, Nässe und direkte Sonnen-
einstrahlung sowie Vibrationen und mechanischen Druck
vermeiden.
• Verletzungsgefahr durch Stolpern und Sturz
• Nur auf stabilen, rutsch- sowie feuerfesten und horizontalen
Unterlagen benutzen.
• Nur im Trockenen verwenden.
• Nicht in explosionsgefährdeter Umgebung betreiben.
• Nicht an Lebewesen verwenden!
• Anschlüsse nicht kurzschließen.
1.2 Warnstufen
Warnung vor Gefahren, die bei Missachtung der Sicherheits-
hinweise zu Verletzungen führen können.
Warnung vor Gefahren, die bei Missachtung der Hinweise zu
Sachschäden führen können.
2 Beschreibung und Funktion
2.1 Akku-Heißklebepistole
Ihre Heißklebepistole ist für Einkomponenten-PUR (Polyurethan)-Schmelzklebstoff
vorgesehen. Dieser eignet sich für Holz, Glas, Keramik, div. Kunststoffe, Leder,
Textilien, usw. aber NICHT für PP, PE Styropor und Silikon.
Der Kleber ist für den Innen- und Außenbereich geeignet, da er von -40 ~ +100 °C
temperaturstabil ist, er bietet sofortige und hohe Festigkeit. Weiterhin ist er lösungs-
mittelfrei und wärmebeständig, da erst bei ~130 °C wieder ablösbar.
Das Produkt kann kabellos oder mit Netzteil betrieben werden.
2.2 Bedienelemente und Teile
1
2
3
4
5
6
7
8
9
Fig. 1: Bedienelemente und Teile
1 Klebstoffaustrittsöffnung
2 Sichtfenster
3 Klebestickeinführöffnung
4 Flussmittelsteuerung
5 Griff/Gehäuse
REV2017-01-19
V1.1
10
11
- 1 -
6 Ladekontrolleuchte
7 Betriebs-LED
8 EIN-/AUS-Schalter
9 Standfuß/Akku
10 Klebesticks
11 Netzteil
Tab. 1: Technische Daten
2.3 Lieferumfang
Akku-Heißklebepistole, 3 Klebesticks, Netzteil, Betriebsanleitung
3 Bestimmungsgemäßer Gebrauch
Eine andere Verwendung als in Kapitel Beschreibung und Funktion
beschrieben, ist nicht zugelassen. Dieses Produkt darf nur in trockenen
Innenräumen benutzt werden. Das Nichtbeachten und Nichteinhalten
dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen und
Schäden an Personen und Sachen führen.
4 Vorbereitung
• Technische Daten von Produkt, Stromnetz und Peripheriegeräten verglei-
chen. Diese müssen identisch sein.
• Laden Sie die Akku-Heißklebepistole vor dem ersten Gebrauch vollstän-
dig auf.
Werden die ersten Ladungsvorgänge unvollständig ausgeführt, kann sich dies nega-
tiv auf die Akkukapazität auswirken.
5 Laden der Akku-Heißklebepistole
Verletzungsgefahr durch Stolpern und Sturz
•
Sachschaden
•
1.
Die Ladekontrolleuchte leuchtet
Ladevorgangs und
Während des Ladevorgangs kann die Akku-Heiß
klebepistole nicht eingeschaltet und verwendet
werden.
Der Ladevorgang dauert ~ 3-5 Stunden.
2.
6 Betrieb
Heiße Oberflächen
•
1.
2.
Die Aku-Heißklebepistole heizt sich auf.
Diese ist betriebsbereit, wenn die Betriebs-LED
grün
3.
4.
5.
Die Arbeitszeit pro Akkuladung beträgt
max. ~45 Minuten.
7 Arbeitshinweise
Nur Fixpoint Klebesticks gewährleisten einwandfreie Funktion.
®
Oberflächen von zu beklebenden Materialien müssen trocken, fettfrei und sauber
sein.
• Bei vielen Materialien, z.B. bei nachbehandelten Metallen, wie Aluminium
oder verzinkten Metallen empfehlen wir zu beklebende Fäche anzurauen.
• Bearbeiten Sie das Material bei Raumtemperatur, indem Sie evtl. Steine
und Metalle anwärmen, damit der Kleber nicht zu schnell aushärtet und
ein Ausrichten erschwert.
• Entfernen Sie überschüssigen Kleber nach dem Aushärten nach etwa 2
Minuten durch Abkratzen mit einem Messer.
• Tragen Sie den Kleber in Punkten und Streifen auf, verstreichen Sie ihn
nicht.
• Schalten Sie die Akku-Heißklebepistole bei längerem Nichtgebrauch ab.
• Verbinden Sie die Materialien unmittelbar nach dem Klebstoffauftrag um
optimale Festigkeit zu erreichen.
71881
Kabel sicher verlegen.
Akku nur bei Umgebungstemperaturen
zwischen +10~+40 °C laden.
Stecken Sie das mitgelieferte Netz-
teil in den DC-Anschluss der Akku-
Heißklebepistole sowie in eine freie
und gut zugängliche Steckdose.
rot
während des
grün bei vollem Akku.
Trennen Sie die Akku-Heißklebepistole
nach dem Laden vom Netzteil.
Klebstoffaustrittsöffnung
während des Betriebs nicht
berühren.
Führen Sie einen Klebstick wie abge-
bildet bis zum Anschlag in die Klebe-
stickeinführöffnung.
Drücken Sie den EIN-/AUS-Schalter
zum Einschalten und halten Sie ihn
gedrückt bis die Betriebs-LED
leuchtet.
leuchtet.
Führen Sie die Akku-Heißklebepistole
zur Klebestelle.
Drücken Sie erst jetzt die Flussmittel-
steuerung bis die gewünschte Kleb-
stoffmenge austritt.
Drücken Sie EIN-/AUS-Schalter
kurz zum Ausschalten.
Fixpoint
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
rot
1x
®
